Назначение соединителя 2РМ39БПЭ45Ш2В1

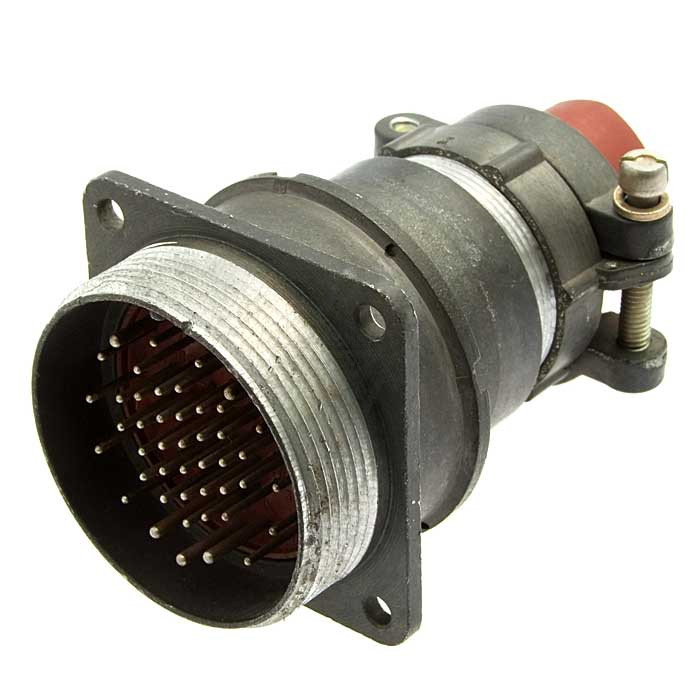

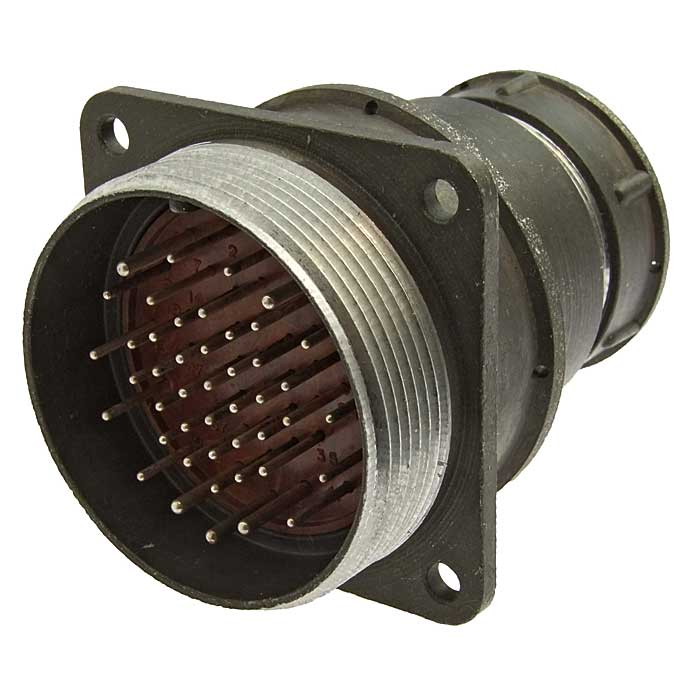

Соединитель 2РМ39БПЭ45Ш2В1 представляет собой блочную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу негерметичных низкочастотных цилиндрических соединителей и применяется там, где требуется надёжное и прочное электрическое соединение.

Конструкция вилки предусматривает прямой патрубок и гайку для экранированного кабеля, что позволяет использовать её в составе кабельных сборок с экранированием. Контакты имеют серебряное покрытие, а само изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: негерметичный, низкочастотный, цилиндрический.
• Количество контактов: 45.
• Токовая нагрузка на контакты диаметром 1 мм: до 4 А.
• Токовая нагрузка на контакты диаметром 1,5 мм: до 8 А.
• Максимальная суммарная нагрузка: 167 А.
• Максимальное рабочее напряжение: до 700 В.
• Электрическая прочность изоляции: при максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.
• Усилие расчленения: не более 392,4 Н (40 кгс).
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат).
• Покрытие контактов: серебряное.
• Тип корпуса: блочный, с прямым патрубком и гайкой для экранированного кабеля.

Расшифровка условного обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о его исполнении.

• 2РМ — тип соединителя.
• 39 — условный размер корпуса.
• Б — блочный тип корпуса.
• П — прямой патрубок.
• Э — гайка для экранированного кабеля.
• 45 — количество контактов.
• Ш — вилка.
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до плюс 100 градусов Цельсия.

Область применения

Соединители типа 2РМ39БПЭ45Ш2В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря комбинации контактов двух диаметров изделие позволяет коммутировать как силовые, так и сигнальные цепи в рамках одного разъёма.

Вилка подходит для различных отраслей, включая электронику и другие направления, где предъявляются требования к надёжному и прочному электрическому соединению. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатическое исполнение УХЛ2.1 допускают применение изделия в аппаратуре, работающей в условиях умеренного и холодного климата.

Прямой патрубок и гайка для экранированного кабеля делают соединитель удобным для монтажа экранированных кабельных сборок, а серебряное покрытие контактов способствует стабильности электрического контакта при эксплуатации.

Краткая сводка

2РМ39БПЭ45Ш2В1 — это блочная вилка с 45 контактами, рассчитанная на токовую нагрузку до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм, с максимальной суммарной нагрузкой 167 А и рабочим напряжением до 700 В. Изделие имеет серебряное покрытие контактов, негерметичное исполнение, усилие расчленения не более 392,4 Н и предназначено для эксплуатации при температуре от минус 60 до плюс 100 градусов Цельсия в климатическом исполнении УХЛ2.1.
