Назначение и область применения

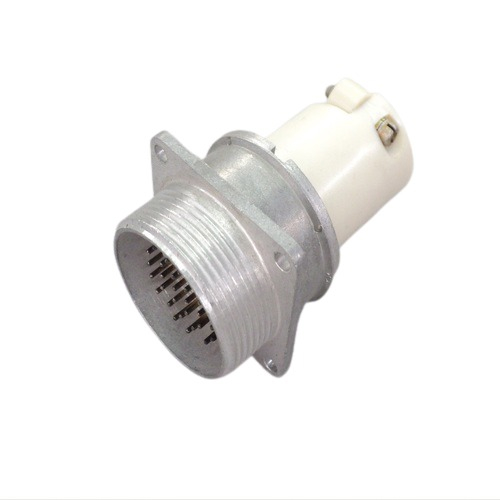

Розетка блочная 2РМ39БПЭ45Г2В1 представляет собой ответную часть цилиндрического низкочастотного соединителя серии 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на установку в узлы радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Блочное исполнение предполагает монтаж розетки непосредственно на корпус прибора, панель или шасси. Конструкция с прямым патрубком и индексом «ПЭ» адаптирована для работы с экранированным кабелем, что расширяет возможности применения в схемах с повышенными требованиями к помехозащищённости. Соединитель данного типа востребован в измерительной технике, промышленной автоматике, аппаратуре связи и иных системах, где необходима стабильная передача сигналов и питающих напряжений.

Технические характеристики

Розетка 2РМ39БПЭ45Г2В1 имеет 45 контактов и рассчитана на рабочее напряжение до 700 В (в зависимости от условий эксплуатации допустимое значение может составлять 560 В). Токовая нагрузка на одиночный контакт не превышает 4 А, при этом максимальная суммарная токовая нагрузка на соединитель достигает 167–187 А.

Ключевые электрические параметры изделия:

• Переходное сопротивление контактов — не более 5 мОм.
• Ёмкость между соседними контактами — не более 6 пФ.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В или 2300 В при рабочем напряжении 700 В.
• Контактные поверхности — покрытие из золота или серебра.

Климатическое исполнение соответствует категории УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. Соединитель относится к негерметичному типу. Сочленение с вилочной частью осуществляется резьбовым способом с одношпоночной поляризацией корпусов, исключающей неправильное подключение. Усилие расчленения не превышает 343 Н (35 кгс).

Особенности конструкции и монтажа

Розетка выполнена в приборном исполнении и монтируется объёмным способом внутри аппаратуры. Прямой патрубок корпуса, обозначенный индексом «ПЭ», рассчитан на подключение экранированного кабеля, а концевая гайка имеет конструкцию, адаптированную под экранирование. Такое решение обеспечивает корректную разделку экранированной оплётки и сохранение целостности электромагнитной защиты по всей трассе соединения.

Соединители серии 2РМ выпускаются в модификациях для монтажа как с экранированными, так и с неэкранированными кабелями, что позволяет подбирать совместимые компоненты под конкретную задачу. Резьбовое сочленение гарантирует плотное прилегание контактных групп и устойчивость к вибрационным воздействиям в условиях стационарного размещения аппаратуры.
