Назначение соединителя 2РМ39БПЭ45Г2В1

Соединитель 2РМ39БПЭ45Г2В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к типу 2РМ и применяется для коммутации электрических цепей внутри блоков, узлов и стоек аппаратуры специального и общего назначения.

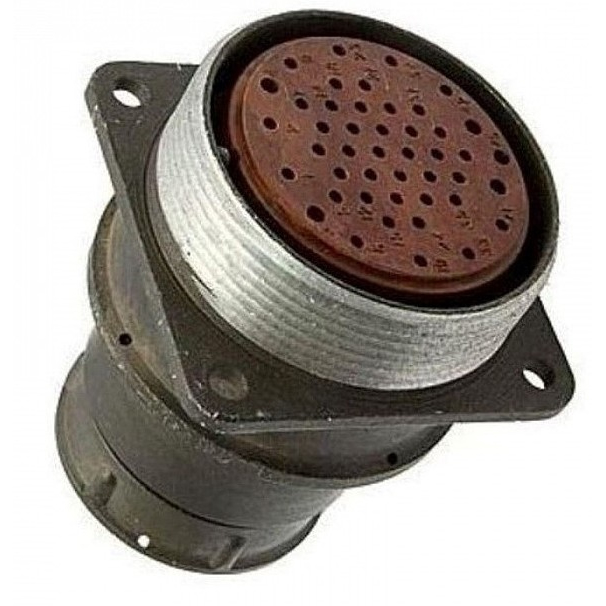

Конструктивно разъем выполнен в виде блочной (приборной) розетки с прямым патрубком и гайкой для экранированного кабеля. Такое исполнение позволяет закрепить розетку непосредственно на корпусе прибора или блока, а патрубок с гайкой обеспечивает надежный ввод и механическую фиксацию экранированного кабеля, а также его экранирующего покрытия.

Подтвержденные технические характеристики

Ниже приведены характеристики, указанные для данной модели соединителя.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 39.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 45.
• Сочетание контактов: контакты диаметром 1 миллиметр и 1,5 миллиметра.
• Покрытие контактов: серебро.
• Теплостойкость: до плюс 100 градусов Цельсия.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Токовая нагрузка на одиночный контакт диаметром 1 миллиметр: 4 ампера.
• Токовая нагрузка на одиночный контакт диаметром 1,5 миллиметра: 8 ампер.
• Максимальная суммарная токовая нагрузка: 167 ампер.
• Максимальное рабочее напряжение для контактов диаметром 1 миллиметр: до 700 вольт.
• Максимальное рабочее напряжение для контактов диаметром 1,5 миллиметра: до 560 вольт.
• Механический удар: многократный — до 1000 метров на секунду в квадрате, одиночный — до 5000 метров на секунду в квадрате.
• Вибрация: до 490 метров на секунду в квадрате.
• Атмосферное давление: от 133,32 умноженное на 10 в минус третьей степени паскаля до 506 килопаскалей.

Особенности конструкции и электрические свойства

Соединитель является негерметичным, то есть не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Комбинация контактов двух диаметров обеспечивает гибкость при проектировании: контакты диаметром 1,5 миллиметра применяются для силовых цепей с повышенной токовой нагрузкой, а контакты диаметром 1 миллиметр — для цепей управления и сигнальных линий. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надежность электрического соединения.

Максимальная суммарная нагрузка 167 ампер учитывает одновременную работу всех контактов и является расчетной величиной для данного типоразмера корпуса. Рабочее напряжение зависит от диаметра контакта: для более тонких контактов допустимо напряжение до 700 вольт, для контактов большего диаметра — до 560 вольт. Теплостойкость и рабочий диапазон температур до плюс 100 градусов Цельсия позволяют эксплуатировать разъем в составе аппаратуры, подверженной нагреву при работе.

Условия эксплуатации и применение

Изделие устойчиво к механическим воздействиям: вибрации с ускорением до 490 метров на секунду в квадрате, многократным ударам до 1000 метров на секунду в квадрате и одиночным ударам до 5000 метров на секунду в квадрате. Диапазон атмосферного давления охватывает значения от 133,32 умноженное на 10 в минус третьей степени паскаля до 506 килопаскалей, что соответствует работе как в условиях, близких к вакууму, так и при повышенном давлении.

Основное применение — внутренний объемный монтаж в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Разъем подходит для коммутации цепей питания и сигнальных цепей в приборах, где требуется compactное блочное исполнение, фиксация экранированного кабеля и работа в расширенном температурном диапазоне. Перед установкой следует учитывать негерметичность исполнения и предусматривать защиту от влаги, если этого требует среда эксплуатации.

При монтаже необходимо соблюдать соответствие ответной части типу 2РМ и условному размеру корпуса 39, а также учитывать сочетание контактов двух диаметров при разводке кабеля. Использование гайки для экранированного кабеля позволяет обеспечить электрический контакт экрана с корпусом разъема и снизить уровень помех в цепях передачи сигнала.
