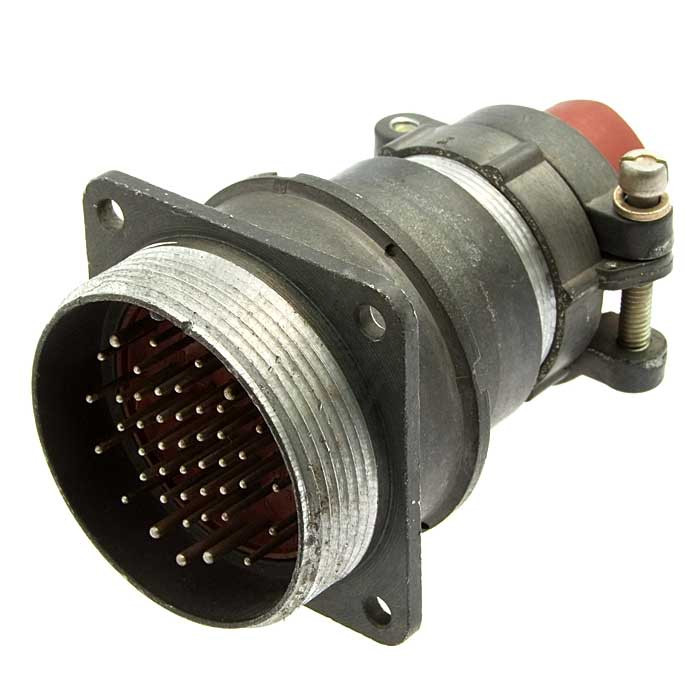

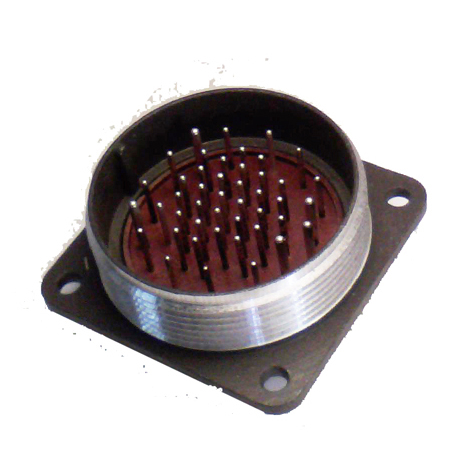

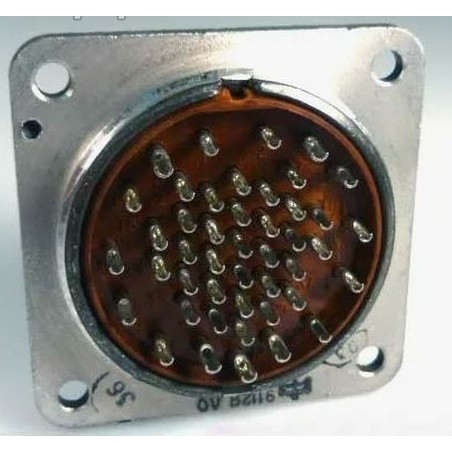

Назначение разъёма 2РМ39Б4Ш2В1 «5»

Разъём 2РМ39Б4Ш2В1 «5» относится к цилиндрическим низкочастотным соединителям серии 2РМ. Его основное назначение — соединение и коммутация электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжный разъёмный контакт при повышенных требованиях к механической прочности и стойкости к внешним воздействиям.

Категория 2РМ3 объединяет блочные цилиндрические разъёмы, рассчитанные на работу в составе приборов и блоков. Вилка 2РМ39Б4Ш2В1 «5» монтируется на ответную часть и обеспечивает плотное соединение с фиксацией резьбовой муфтой, что исключает самопроизвольное расчленение при вибрации и ударах.

Технические характеристики

Ниже приведены подтверждённые параметры модели, определяющие её работу в электрических цепях и условия монтажа.

• Тип изделия — блочная вилка цилиндрического низкочастотного разъёма серии 2РМ.
• Количество контактов — 45.
• Диаметр контактов — 1 мм.
• Диаметр посадочного отверстия — 39 мм.
• Фиксация — резьбовая.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сила тока на контакт — до 7 А, общая нагрузка — до 167 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Покрытие контактов — серебряное или золотое.

Совокупность этих параметров позволяет использовать вилку как в слаботочных цепях управления, так и в силовых линиях с существенной суммарной нагрузкой. Частота коммутируемого сигнала ограничена значением 3 МГц, что соответствует классу низкочастотных соединителей.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне внешних воздействий. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, допускается кратковременная смена температуры до плюс 150 градусов Цельсия. Изделие выдерживает вибрацию с частотой до 1000 Гц и ускорением до 490 метров на секунду в квадрате, а также одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Эксплуатация возможна при пониженном атмосферном давлении до 133 Па. Климатическое исполнение — всеклиматическое (В, В2.1), что допускает применение в условиях повышенной влажности и перепадов температур. Ресурс составляет 500 сочленений и расчленений, наработка — 5000 часов, срок хранения — 25 лет.

Конструктивные особенности и приёмка

Вилка выполнена негерметичной и предназначена для внутреннего монтажа в приборах. Подключение проводников выполняется пайкой либо объёмным монтажом, что упрощает сборку жгутов и блоков. Резьбовая фиксация обеспечивает механическую стабильность соединения при динамических нагрузках.

Приёмка «5» подтверждает соответствие изделия установленным требованиям по данному виду приёмочных испытаний. Это делает разъём пригодным для ответственных применений, где недопустимы отказы соединителя в процессе работы.

Применение

Разъём 2РМ39Б4Ш2В1 «5» используется во внутренних цепях приборов, блоков и устройств промышленной и специальной техники. Благодаря всеклиматическому исполнению он подходит для работы в тяжёлых условиях: при вибрации, ударах, пониженном давлении и значительных перепадах температуры. Типичные области применения — соединительные узлы измерительной, управляющей и силовой аппаратуры, где требуется передача сигналов и питания через разъёмное соединение с высокими показателями надёжности.

Тропико- и всеклиматические варианты исполнения позволяют эксплуатировать изделие в регионах с влажным и жарким климатом без потери рабочих свойств. Сочетание 45 контактов, тока до 7 А на контакт, напряжения до 700 В и стойкости к механическим нагрузкам делает вилку универсальным решением для монтажа ответственных электрических соединений.
