Назначение разъёма 2РМ39Б4Ш2П1 «5»

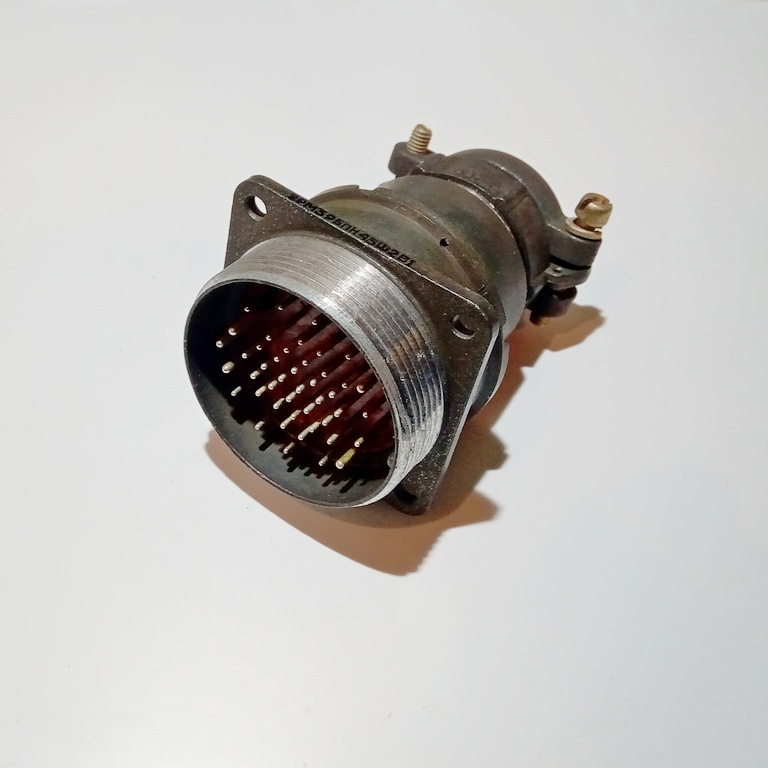

2РМ39Б4Ш2П1 «5» — это цилиндрический низкочастотный разъём (соединитель) серии 2РМ, предназначенный для надёжного электрического соединения в различных устройствах. Изделие относится к негерметичным разъёмам объёмного монтажа с резьбовой фиксацией и служит для подключения приборов, электроники и оборудования, эксплуатируемых в условиях умеренного климата (климатическое исполнение УХЛ).

Основное назначение соединителя — обеспечение электрической связи между вилкой и розеткой в составе промышленных систем, электроники и автомобильной техники. Резьбовая фиксация ответных частей препятствует самопроизвольному расчленению под действием вибрации и механических нагрузок, что важно при работе оборудования в подвижных и нагруженных узлах.

Разъём подходит для неэкранированных или экранированных кабелей, то есть может применяться как в обычных линиях передачи сигнала и питания, так и в цепях, где требуется экранирование для защиты от помех. Объёмный монтаж означает, что проводники присоединяются к контактам с использованием объёмного паяного соединения, что делает изделие пригодным для ремонта и сборки жгутов и кабельных сборок.

Подтверждённые особенности и технические характеристики

Приведённые ниже параметры подтверждены для серии 2РМ и распространяются на данный соединитель. Значения следует учитывать при подборе разъёма под конкретную задачу.

• Максимальное рабочее напряжение достигает 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений и расчленений — до 500 циклов.
• Наработка — не менее 5000 часов.
• Сопротивление контакта — около 0,0025 Ом, контакты часто имеют серебряное покрытие для лучшей проводимости.
• Срок сохраняемости — до 25 лет.
• Климатическое исполнение — УХЛ (умеренный климат).
• Тип монтажа — объёмный, с резьбовой фиксацией, негерметичное исполнение.

Размеры корпуса: диаметр около 39 мм, длина и другие габариты варьируются в пределах от 25 до 46 мм в зависимости от модификации. Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям по данной категории приёмки.

Контакты и материалы

Контакты соединителя часто покрыты серебром, что обеспечивает низкое переходное сопротивление — порядка 0,0025 Ом — и стабильность электрического соединения при длительной эксплуатации. Серебряное покрытие снижает нагрев в зоне контакта и уменьшает потери сигнала, что особенно важно для цепей с повышенными требованиями к качеству соединения.

Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги, пыли и агрессивных сред под давлением. Его применение оправдано внутри корпусов приборов, шкафов и блоков, где обеспечена защита от прямого попадания воды и грязи.

Применение

Соединитель 2РМ39Б4Ш2П1 «5» применяется в промышленных системах, электронике и автомобильной технике для соединения вилки с розеткой. Типовые сценарии использования включают подключение приборов и оборудования к кабельным сборкам, организацию разъёмных соединений в блоках управления, а также коммутацию цепей питания и сигнальных линий в составе промышленной автоматики.

Благодаря широкому диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия разъём может эксплуатироваться как в отапливаемых помещениях, так и на объектах с умеренным климатом, включая неотапливаемые технические зоны. Ресурс до 500 циклов сочленения и расчленения делает его пригодным для узлов, которые обслуживаются и разбираются периодически, а не ежедневно.

Наработка не менее 5000 часов и срок сохраняемости до 25 лет позволяют использовать изделие в составе оборудования с длительным жизненным циклом, в том числе на объектах, где замена соединителей не предусмотрена регламентом обслуживания на протяжении многих лет.

Порядок подбора и монтажа

1. Убедиться, что условия эксплуатации соответствуют исполнению УХЛ и негерметичному исполнению разъёма.
2. Проверить соответствие рабочего напряжения цепи значению до 560 В.
3. Оценить число циклов сочленения и расчленения, необходимых за срок службы, — оно не должно превышать 500.
4. Выполнить объёмный монтаж проводников с учётом типа кабеля — неэкранированного или экранированного.
5. Обеспечить резьбовую фиксацию ответных частей для предотвращения самоотвинчивания.

При соблюдении этих условий соединитель обеспечивает стабильное электрическое соединение с сопротивлением изоляции не менее 1000 МОм и низким переходным сопротивлением контактов, что подтверждает его пригодность для ответственных применений в промышленной электронике и автомобильной технике.
