Назначение

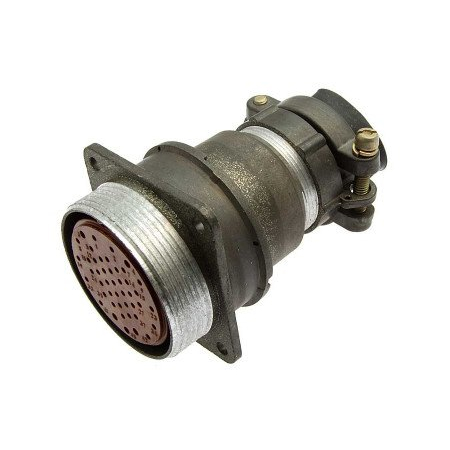

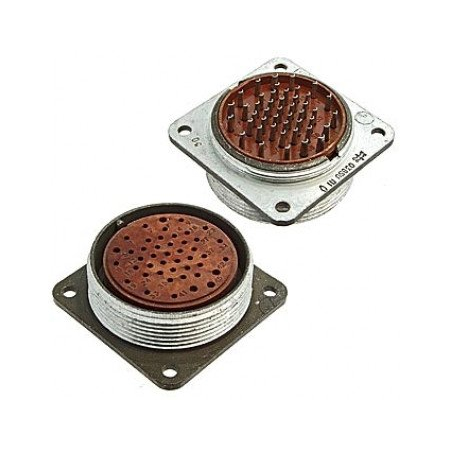

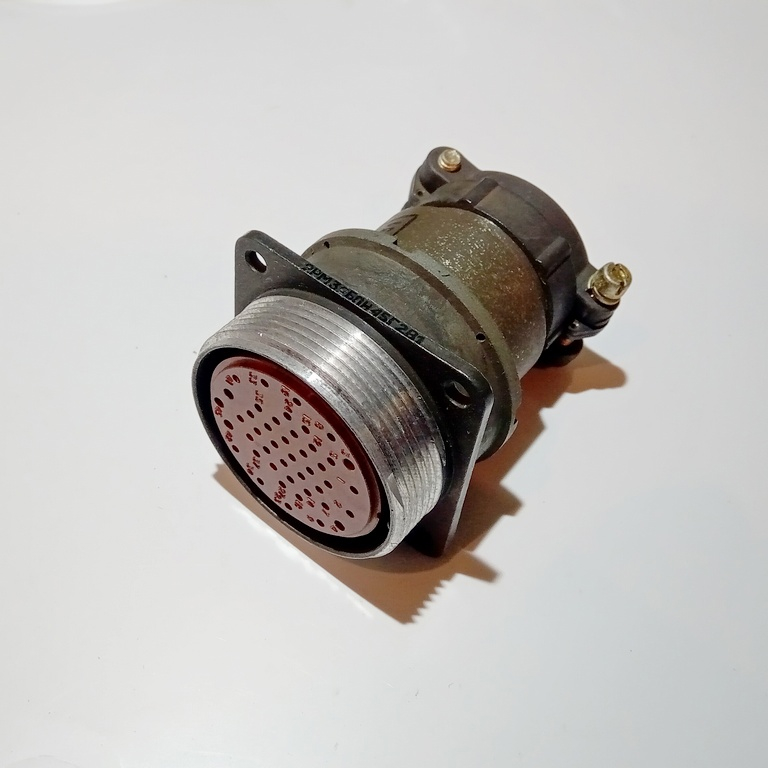

Разъём 2РМ39Б4Г2В1 «5» относится к цилиндрическим низкочастотным разъёмам серии 2РМ. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для коммутации цепей в составе электротехнических и радиотехнических устройств, где требуются цилиндрический корпус, резьбовое соединение и указанные электрические параметры.

Артикул товара — 888. Категория — 2РМ3. Приемка — «5». Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 7–8 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Рабочая частота — до 3 МГц.

Конструктивные особенности

• Тип — цилиндрический низкочастотный разъём серии 2РМ.
• Корпус — блочный или кабельный.
• Диаметр посадочного отверстия — 39 мм.
• Количество контактов — 45.
• Диаметр контактов — 1 мм.
• Соединение — резьбовое.
• Монтаж — пайкой или объёмный.
• Покрытие контактов — золото или серебро.

Условия эксплуатации и устойчивость

• Рабочая температура — от -60 до +100 °C.
• Кратковременный нагрев — до +150 °C.
• Всеклиматическое исполнение — УХЛ, О, Т.
• Вибрация — 1–5000 Гц с ускорением до 490 м/с².
• Механические удары — одиночные до 5000 м/с², многократные до 1000 м/с².
• Пониженное давление — до 133 Па.
• Повышенная влажность — до 98% при +40 °C.
• Минимальная наработка — 5000 часов.
• Срок хранения — 25 лет.

Применение и эксплуатационные особенности

Разъём используется как розетка (вилка) с резьбовым соединением. Монтаж выполняется пайкой или объёмным способом. Контакты имеют покрытие золотом или серебром. Такое исполнение обеспечивает надёжную коммутацию в цепях постоянного и переменного тока частотой до 3 МГц при соблюдении указанных токовых и температурных режимов.

Благодаря всеклиматическому исполнению УХЛ, О, Т изделие может применяться в условиях вибрации, механических ударов, пониженного давления и повышенной влажности. Допустимая влажность достигает 98% при температуре +40 °C, а пониженное давление — до 133 Па. Минимальная наработка составляет 5000 часов, срок хранения — 25 лет.

Приемка «5» указана в характеристиках VirtueMart для данной позиции. Артикул 888 и категория 2РМ3 позволяют однозначно идентифицировать товар в каталоге. Перед применением следует учитывать, что максимальное рабочее напряжение не должно превышать 560 В, а токовая нагрузка на контакт — 7–8 А. Количество циклов сочленения-расчленения — до 500.
