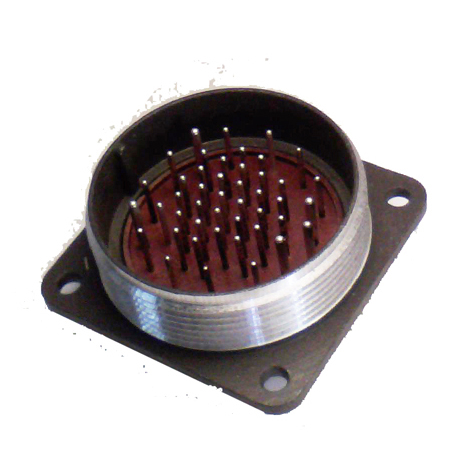

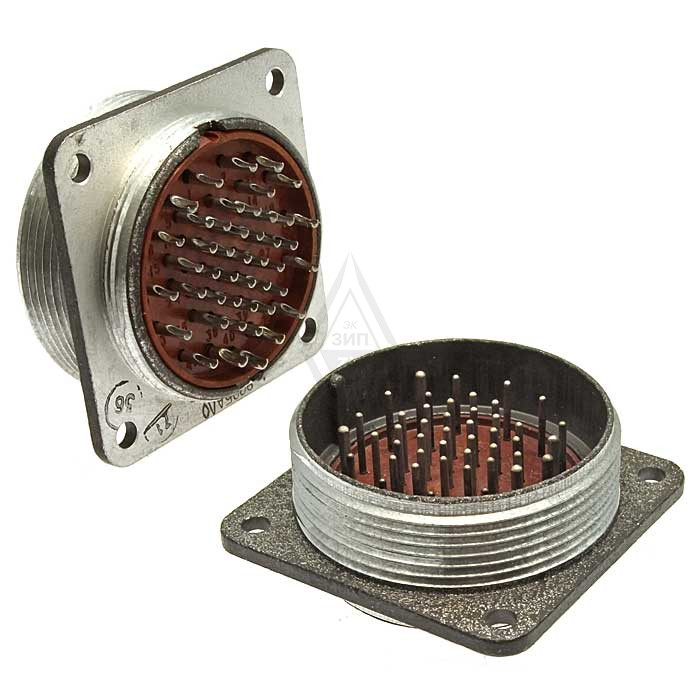

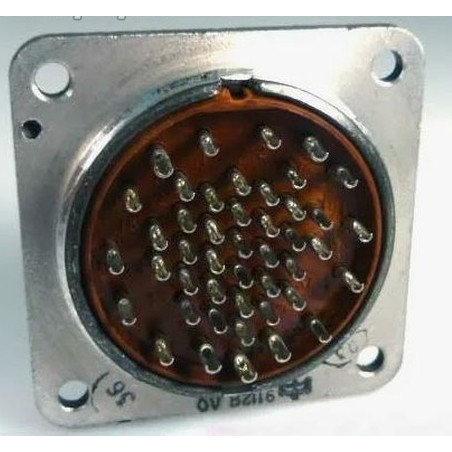

Назначение разъёма 2РМ39Б45Ш2В1В

Разъём 2РМ39Б45Ш2В1В относится к серии 2РМ — низкочастотным цилиндрическим негерметичным соединителям. Такие изделия применяются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Основное назначение — обеспечение надёжного электрического контакта между блоками, модулями и кабельными сборками при сохранении возможности многократного сочленения и расчленения в процессе эксплуатации, обслуживания и ремонта оборудования.

Прямое упоминание модели 2РМ39Б45Ш2В1В в предоставленных источниках отсутствует, поэтому её параметры восстановлены на основе близких по обозначению изделий — 2РМ39Б45Ш2В1 и 2РМТ39Б45Ш2В1В. Это позволяет с достаточной уверенностью описать назначение, конструктивные и электрические особенности, характерные для данной серии.

Конструктивные особенности

Корпус разъёма выполнен блочным. Диаметр посадочного отверстия составляет 39 миллиметров, что отражено в обозначении модели. Контакты имеют диаметр 1 миллиметр и покрытие из серебра, обеспечивающее стабильное переходное сопротивление и стойкость к окислению.

Индекс «Ш» в обозначении указывает на штыревую часть соединителя, предназначенную для сочленения с ответной розеткой соответствующего типоразмера. Негерметичное исполнение означает, что изделие рассчитано на работу в условиях, где не требуется полная герметизация корпуса.

Основные технические характеристики

• Тип: низкочастотный цилиндрический негерметичный соединитель серии 2РМ.
• Диаметр посадочного отверстия: 39 миллиметров.
• Диаметр контактов: 1 миллиметр.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: до 560 вольт.
• Токовая нагрузка на контакт диаметром 1 миллиметр: от 5 до 8 ампер.
• Сопротивление изоляции: не менее 1000 мегаом.

Эксплуатационные параметры

Разъём рассчитан на длительную работу в составе ответственной аппаратуры. Ресурс по количеству сочленений и расчленений составляет 500 циклов, что соответствует требованиям большинства применений с периодическим подключением и отключением.

Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 1000 герц с ускорением до 490 метров на секунду в квадрате, что приблизительно соответствует 50 единицам ускорения свободного падения.

Минимальная наработка заявлена на уровне 5000 часов, а срок сохраняемости достигает 25 лет. Такие показатели делают соединитель пригодным для аппаратуры, работающей в жёстких климатических и механических условиях.

Применение

1. Соединение и разъединение электрических цепей в радиоэлектронной аппаратуре.
2. Коммутация блоков и модулей радиотехнических устройств.
3. Подключение кабельных сборок к приборам и пультам управления.
4. Использование в составе оборудования, подверженного вибрации и перепадам температуры.

Возможные отличия и совместимость

Разъём 2РМ39Б45Ш2В1В может отличаться от моделей 2РМ39Б45Ш2В1 и 2РМТ39Б45Ш2В1В по климатическому исполнению либо по отдельным незначительным признакам, которые отражаются в буквенно-цифровом обозначении. Основные электрические, механические и габаритные параметры при этом, вероятнее всего, совпадают.

Перед применением конкретного экземпляра целесообразно уточнить у поставщика точные значения по климатическому исполнению, а также подтвердить взаимную сочленяемость с ответной частью. Сведения о производителе, комплектации, сертификатах и стране изготовления в предоставленных данных отсутствуют, поэтому в описании они не приводятся. Для точного подбора ответной розетки и проверки допустимых режимов работы следует руководствоваться актуальной технической документацией на изделие.
