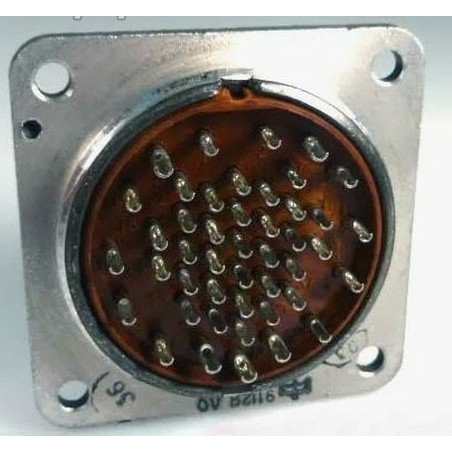

Назначение соединителя 2РМ39Б45Ш2В1Б

Соединитель 2РМ39Б45Ш2В1Б представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением не более 700 В. Изделие относится к категории блочных (приборных) вилок и применяется для сочленения с кабельными негерметичными розетками соответствующего типоразмера.

Основное назначение данного соединителя — обеспечение надёжного и стабильного электрического соединения внутри электронных, радио- и контрольно-измерительных приборов. Конструкция рассчитана на внутренний монтаж во всеклиматическом исполнении и соответствует техническим условиям ГЕ0.364.126 ТУ.

Подтверждённые особенности конструкции

Соединитель 2РМ39Б45Ш2В1Б выполняется в негерметичном исполнении с климатическим исполнением УХЛ. Корпус изделия имеет цилиндрическую форму, сочленение с ответной частью осуществляется резьбовым способом, а поляризация корпусов выполнена одношпоночной, что исключает неправильную стыковку.

Вилка является блочной (приборной) и может изготавливаться как без патрубков, так и с прямыми патрубками. При монтаже с экранированными или неэкранированными кабелями применяются различные виды концевой гайки патрубка. Контакты соединителя могут иметь серебряное или золотое покрытие, а метод монтажа проводников — обжимку или пайку.

Технические характеристики

• Тип: негерметичный цилиндрический низкочастотный соединитель.
• Климатическое исполнение: УХЛ.
• Количество контактов: 45.
• Рабочее напряжение: не более 700 В (по отдельным источникам — 560 В).
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов: серебро или золото.
• Метод монтажа: обжимка или пайка.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Применение

Соединители типа 2РМ39 широко используются в различных электро-, радио- и контрольно-измерительных приборах. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур они применимы во внутреннем монтаже оборудования, эксплуатируемого в разнообразных условиях.

Вилка 2РМ39Б45Ш2В1Б устанавливается на приборной (блочной) стороне и сочленяется с кабельной негерметичной розеткой. Такой вариант подключения удобен при необходимости быстрой стыковки и расстыковки жгутов и кабельных сборок, а также при построении многоцепных соединений, где требуется передача сигналов и питания одновременно по 45 контактам. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую фиксацию и правильное взаимное положение ответных частей.

При монтаже следует учитывать, что соединитель не является герметичным, поэтому его применение предполагается внутри корпусов и блоков, защищённых от прямого воздействия влаги. Выбор покрытия контактов (серебро или золото) и способа монтажа проводников (обжимка или пайка) определяется требованиями конкретной электрической схемы и условиями эксплуатации.

Краткое резюме

2РМ39Б45Ш2В1Б — блочная вилка цилиндрического низкочастотного негерметичного соединителя на 45 контактов с климатическим исполнением УХЛ. Она рассчитана на цепи постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В, рабочую температуру от минус 60 до плюс 100 градусов Цельсия, выдерживает не менее 500 циклов сочленения и расчленения. Изделие предназначено для внутреннего монтажа по техническим условиям ГЕ0.364.126 ТУ и применяется в электро-, радио- и контрольно-измерительной аппаратуре, где требуется надёжное и стабильное многоцепное соединение.
