2РМ39Б45Ш2В1

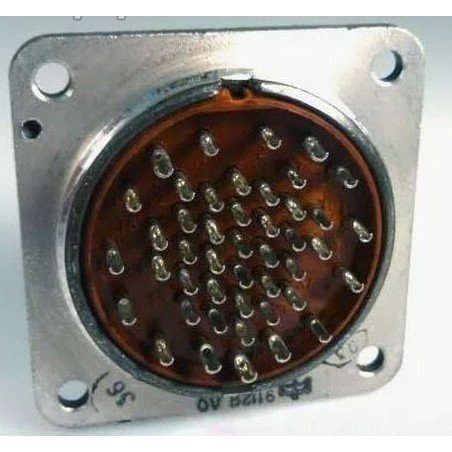

2РМ39Б45Ш2В1 — это блочная вилка электрического соединителя серии 2РМ, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Описание

Соединитель имеет цилиндрическую негерметичную конструкцию с резьбовым сочленением и извлекаемыми контактами. Это приборный тип корпуса (блочный), условный размер 39 мм, общее количество контактов — 45. Покрытие контактов — серебро (Ш2), вид контакта — цилиндрический (В1).

Технические характеристики

• Токовая нагрузка: на контакт диаметром 1 мм — 4 А, 1,5 мм — 8 А; максимальная суммарная на соединитель — 167 А.

• Рабочие напряжения: 560 В (для контактов 1,5 мм) или 700 В (для 1 мм).

• Электрическая прочность изоляции: 1850 В (при 560 В) или 2300 В (при 700 В).

• Сопротивление изоляции: не менее 5000 МОм.

• Габариты: 46×46×25 мм, масса — до 39 г.

Условия эксплуатации

Соединитель рассчитан на температуру от -60°C до +100°C (смена до +180°C), влажность до 98% при +25°C. Выдерживает вибрацию (1–5000 Гц, 490 м/с²), удары (до 5000 м/с²), линейное ускорение 2000 м/с² и давление от 10⁻¹² мм рт. ст. до 5 кгс/см². Наработка — минимум 5000 часов при 500 сочленениях-расчленениях.
