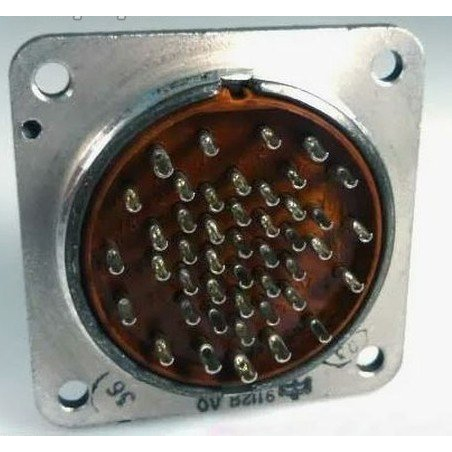

2РМ39Б45Ш2В1

2РМ39Б45Ш2В1 — это электрический низкочастотный цилиндрический негерметичный соединитель в виде блочной (приборной) вилки, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Он применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего объемного монтажа, включая обжимку или пайку.

Обозначение

Условное обозначение расшифровывается так:

• 2РМ — серия соединителя.

• 39 — условный размер корпуса (диаметр монтажного отверстия около 39 мм).

• Б — блочный тип корпуса без патрубка.

• 45 — количество контактов.

• Ш2 — шаг контактов и конструктивные особенности.

• В1 — покрытие контактов серебром и всеклиматическое исполнение.

Технические характеристики

Соединитель выдерживает токовую нагрузку до 4 А на контакты диаметром 1 мм и до 8 А на 1,5 мм, с максимальной суммарной нагрузкой 167 А. Максимальное рабочее напряжение — 560–700 В, электрическая прочность изоляции — до 2300 В.

Он устойчив к вибрации (1–1000 Гц, до 490 м/с²), ударам (до 5000 м/с² одиночные, 1000 м/с² многократные) и линейным нагрузкам до 2000 м/с². Рабочий диапазон температур — от -60 до +100 °C, наработка — не менее 5000 часов при 500 сочленениях-расчленениях.

Условия эксплуатации

Соединитель тропикоустойчивый, всеклиматического исполнения (В или В2.1), работает при пониженном давлении до 10⁻¹² мм рт. ст. и повышенном до 5 кгс/см², устойчив к влажному теплу, инею, озону. Срок сохраняемости — 25 лет, усилие расчленения — до 40 кгс.
