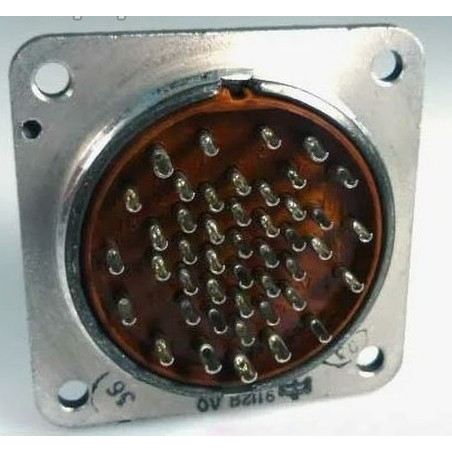

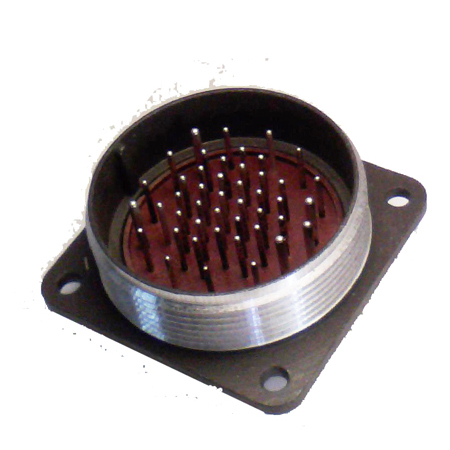

Назначение соединителя 2РМ39Б45Ш2

Соединитель 2РМ39Б45Ш2 относится к серии электрических низкочастотных цилиндрических негерметичных соединителей. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для объёмного монтажа и рассчитан на эксплуатацию в различных климатических условиях.

По своему функциональному назначению это соединитель общего назначения, используемый в узлах и блоках радиоэлектронной и радиотехнической аппаратуры. Изделие выполнено в виде вилки, то есть штыревой части сочленения, и предназначено для стыковки с ответной (розеточной) частью.

Расшифровка обозначения и конструктивные особенности

• 2РМ — низкочастотный цилиндрический соединитель.
• 39 — условный размер корпуса, 39 миллиметров.
• Б — блочный (приборный) вид корпуса.
• П — прямая форма кожуха.
• Н — гайка патрубка для неэкранированного кабеля.
• 45 — количество контактов.
• Ш — вид контактов «штырь», вилка.
• 2 — обозначение сочетания контактов: все контакты диаметром 1,0 миллиметра.
• В — покрытие контактов: серебро.

Метод монтажа — обжимка. Такое исполнение обеспечивает надёжное механическое и электрическое соединение проводников с контактами соединителя при сборке кабельных сборок и жгутов.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: 560 вольт или 700 вольт.
• Электрическая прочность изоляции: 1850 вольт при 560 вольтах и 2300 вольт при 700 вольтах.
• Сопротивление изоляции: не менее 5000 мегаом, для отдельных исполнений приводится значение не менее 1000 мегаом.
• Ёмкость между контактами: не более 6 пикофарад.
• Сопротивление электрического контакта для контактов диаметром 1,0 миллиметра: не более 5 миллиом.
• Токовая нагрузка на одиночный контакт: от 4 до 36 ампер в зависимости от диаметра контакта.
• Максимальная суммарная токовая нагрузка: от 27 до 260 ампер.
• Для контактов диаметром 1,0 миллиметра токовая нагрузка составляет от 5 до 8 ампер.

Сопротивление контактов других диаметров в серии составляет не более 2,5 миллиом для диаметра 1,5 миллиметра, не более 1,6 миллиом для диаметра 2 миллиметра и не более 0,8 миллиом для диаметра 3 миллиметра.

Механические и эксплуатационные параметры

• Усилие расчленения соединителей: от 29,4 ньютона (3 килограмм-силы) до 539,6 ньютона (55 килограмм-силы).
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов при 500 сочленениях и расчленениях.
• Срок сохраняемости: 25 лет.

Применение и приёмочные характеристики

Разъёмы этой серии устанавливаются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они подходят для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, для объёмного монтажа внутри приборов, блоков и стоек.

Поставляемое изделие имеет приёмку «5». Это подтверждает, что соединитель прошёл установленный приёмочный контроль и соответствует требованиям, предъявляемым к изделиям данной категории. Указанная приёмка является важной характеристикой для применения в ответственной аппаратуре, где предъявляются повышенные требования к качеству и надёжности комплектующих.

Артикул изделия — 884, категория — 2РМ3. Производитель в предоставленных данных не указан.
