Назначение и область применения

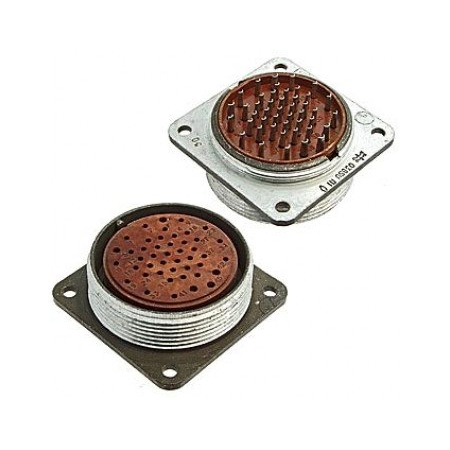

2РМ39Б45Г2В1 — блочная (приборная) розетка марки БПН из серии цилиндрических низкочастотных соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Изделие рассчитано на установку в приборные корпуса, панели и блоки радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с кабельной частью ответного соединителя. Розетка выполнена для внутреннего объёмного монтажа и соответствует техническим условиям ГЕ0.364.126 ТУ (или АШДК.434410.062 ТУ).

Конструкция соединителей серии 2РМ предусматривает резьбовое соединение приборной и кабельной частей, а также одношпоночную поляризацию корпусов, исключающую неправильную стыковку. Благодаря этому розетка 2РМ39Б45Г2В1 может применяться в аппаратуре, эксплуатируемой в условиях повышенной вибрации, ударных нагрузок и линейных ускорений, включая промышленные системы управления, измерительные комплексы, связное оборудование и бортовую электронику.

Расшифровка условного обозначения

Маркировка изделия содержит сведения о типе, корпусе, количестве контактов и покрытии. Подробная расшифровка:

• 2РМ — тип соединителя: негерметичный, всеклиматического исполнения УХЛ;
• 39 — условный размер корпуса, диаметр посадочного отверстия около 39 мм;
• Б — блочный тип корпуса: приборный, без патрубка;
• 45 — количество контактов в розетке;
• Г — розетка (гнездо); вилочная часть обозначается как Ш;
• 2 — комбинация контактов по конструктивному исполнению;
• В — покрытие контактов серебром;
• 1 — индекс исполнения, определяющий теплостойкость и другие параметры.

Марка БПН дополнительно указывает на блочную приборную конструкцию без патрубка, адаптированную для монтажа непосредственно в корпус оборудования.

Подтверждённые технические особенности

Розетка относится к категории 2РМ3 и обладает следующими характеристиками, подтверждёнными технической документацией на серию соединителей 2РМ:

• токовая нагрузка на одиночный контакт — не более 4 А для контактов диаметром 1 мм и 8 А для контактов диаметром 1,5 мм;
• максимальная суммарная токовая нагрузка на соединитель — до 167 А;
• рабочее напряжение — до 700 В (в отдельных исполнениях до 560 В);
• электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В и 2300 В при 700 В;
• сопротивление контактов — не более 5 МОм;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• усилие расчленения — не более 392,4 Н (40 кгс);
• вибрационная стойкость — частота до 1000–2000 Гц при ускорении 98 м/с²;
• механический удар — одиночный до 5000 м/с² при длительности 0,1–2 мс, многократный до 1000–3000 м/с²;
• линейное ускорение — до 2000 м/с²;
• температура эксплуатации — от минус 60 °C до плюс 100 °C, в зависимости от индекса исполнения верхний предел может достигать плюс 200 °C;
• контакты — материал серебро, диаметры от 1 до 3 мм.

Изделие сохраняет работоспособность в широком диапазоне климатических условий, включая воздействие пониженных и повышенных температур, что подтверждает его принадлежность к всеклиматическому исполнению УХЛ.

Применение и особенности монтажа

Блочная розетка 2РМ39Б45Г2В1 устанавливается в посадочное отверстие прибора или панели и фиксируется штатным крепежом. Резьбовое соединение с ответной кабельной вилкой обеспечивает плотный контакт корпусов и защиту контактной зоны от внешних воздействий. Одношпоночная поляризация исключает ошибочное угловое положение при стыковке, что важно при большом количестве контактов.

Изделие подходит для использования с неэкранированными и экранированными кабелями при условии применения соответствующих модификаций кабельной части с патрубком под конкретный тип кабеля. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и хорошую проводимость в низковольтных сигнальных цепях и цепях питания.

Розетка применяется при сборке и ремонте радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленной автоматики и другого оборудования, где требуется разъёмное соединение с повышенной механической прочностью и устойчивостью к вибрациям и ударам. Категория приёмки «5» и год выпуска 90 указывают на проведение приёмочных испытаний в соответствии с установленным порядком, что подтверждает соответствие изделия техническим условиям на момент изготовления.
