Разъем 2РМ39Б45Г2В1 ОС представляет собой электрический низкочастотный цилиндрический соединитель, который не является герметичным. Он предназначен для использования в различных электрических цепях, как постоянного, так и переменного тока, с частотой до 3 МГц и напряжением до 700 В.

Основные характеристики

• Тип соединителя : Негерметичный, цилиндрический.
• Корпус : Блочный (обозначение "Б").
• Количество контактов : 45.
• Покрытие контактов : Серебро (обозначение "В").
• Теплостойкость : 100 °C.
• Размеры :
  • Диаметр корпуса: 39 мм.
  • Максимальная длина: 25 мм.
  • Габариты: A - 37 мм, B - 46 мм.

Применение

Разъемы серии 2РМ, включая модель 2РМ39Б45Г2В1 ОС , широко используются в узлах и блоках радиоэлектронной аппаратуры как общего назначения, так и специального. Они могут быть установлены в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69, что делает их подходящими для различных условий эксплуатации.

Конструкция

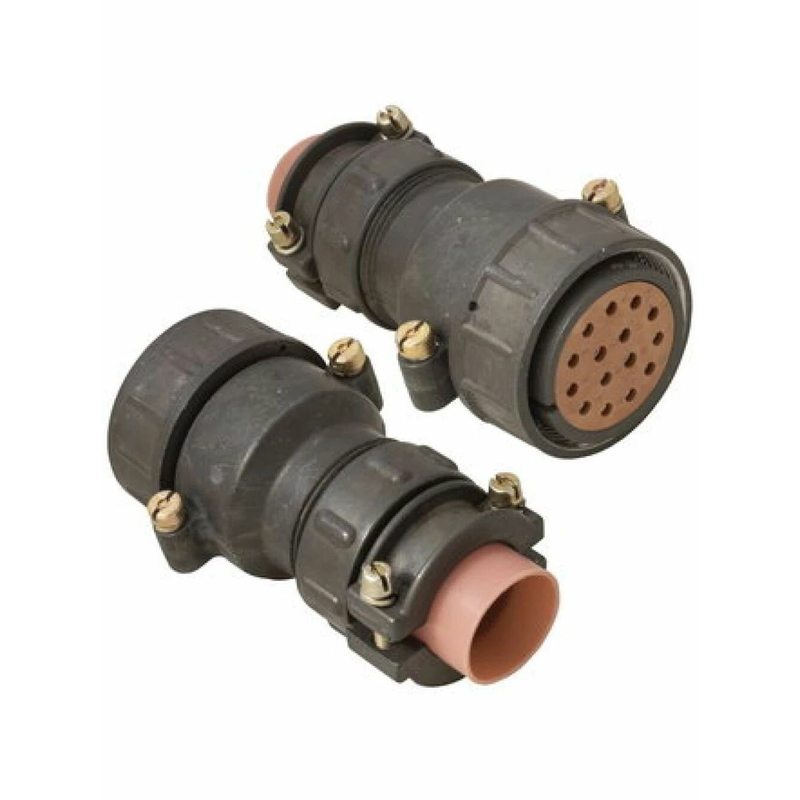

Соединитель состоит из двух частей: вилки и розетки. Сочленение осуществляется с помощью резьбы, что обеспечивает надежное соединение. Разъемы могут быть как блочными (приборными), так и кабельными, с различными вариантами патрубков (прямые или угловые).

Технические параметры

• Максимальный ток на одиночный контакт :
  • Для контактов диаметром 1,0 мм — до 7,5 А.
  • Для контактов диаметром 1,5 мм — до 11 А.
• Сопротивление контактов : Не более 0,0025 Ом.

Эти характеристики делают разъемы 2РМ39Б45Г2В1 ОС надежным выбором для подключения в электронике и радиоаппаратуре.
