Назначение изделия

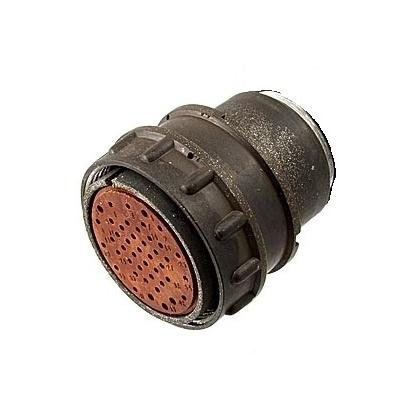

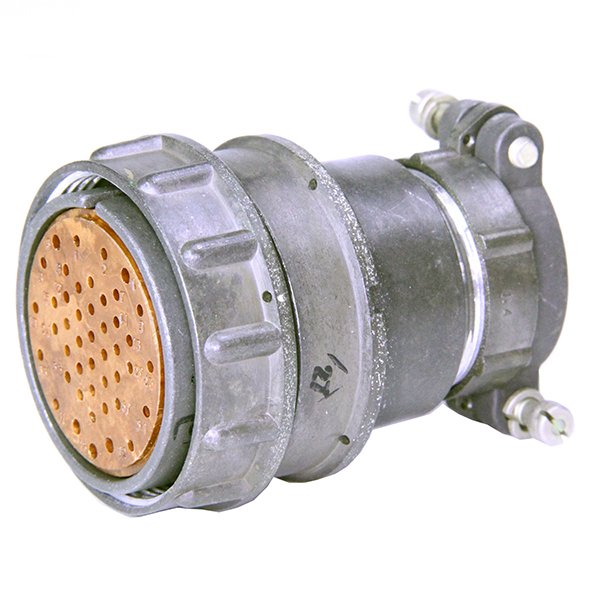

Кожух 2РМ39 КПН представляет собой корпусную деталь для кабельной вилки типа КПН в серии цилиндрических негерметичных электрических разъемов 2РМ39. Изделие предназначено для промышленного применения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Кожух используется в блочных или кабельных частях соединителей и обеспечивает механическую защиту контактной группы, фиксацию изоляторов и правильную ориентацию ответных элементов при сочленении.

Тип КПН обозначает кабельную вилку с кожухом под неэкранированный кабель с прямым патрубком. Такое конструктивное исполнение позволяет выполнять монтаж кабельного ввода без дополнительных угловых переходников, что упрощает разводку в ограниченных пространствах приборных отсеков и распределительных шкафов.

Подтверждённые особенности конструкции

Серия 2РМ39 характеризуется диаметром посадочного отверстия 39 мм и контактами диаметром 1 мм. Кожух 2РМ39 КПН рассчитан на совместную работу с вставками типа 45Ш2, содержащими 45 штыревых контактов. Токовая нагрузка на контакт для типичных исполнений данной серии составляет до 8 А.

Конструкция кожуха включает корпусную часть и элементы крепления, обеспечивающие сборку с изоляторами вставок. Изделие адаптировано для приборных и кабельных применений, что подтверждается его распространённостью в технической документации на соединители советских и российских стандартов. Климатическое исполнение допускает эксплуатацию в различных производственных условиях, характерных для негерметичных разъемов промышленного назначения.

Применение

Кожух 2РМ39 КПН применяется в электронике и промышленном оборудовании, где требуется надёжное разъёмное соединение многоконтактных цепей. Изделие востребовано в следующих областях:

• приборные стойки и блоки управления технологическими процессами;
• испытательное и измерительное оборудование;
• промышленные системы с коммутацией сигналов до 3 МГц;
• кабельные сборки для стационарного и периодически размыкаемого монтажа.

Благодаря прямому кабельному патрубку кожух упрощает герметизацию кабельного ввода при использовании термоусадочных трубок или оплёток и позволяет выполнять аккуратную раскладку жгутов в монтажных пространствах.

Совместимость и документация

Кожух является составной частью кабельной вилки КПН серии 2РМ39 и используется совместно с ответными блочными или кабельными частями той же серии. Номенклатура ответных соединителей определяется типом вставки и количеством контактов, для кожуха 2РМ39 КПН типовым вариантом является вставка 45Ш2 на 45 контактов.

При подборе замены или доукомплектации следует учитывать соответствие посадочного диаметра 39 мм, типа кабельного ввода (прямой неэкранированный патрубок) и совместимость с контактами диаметром 1 мм. Изделие соответствует сложившейся практике применения цилиндрических разъемов по техническим условиям 1978 года, на которые ориентированы многие действующие разработки промышленной аппаратуры.

Артикул изделия: 70064.
