2РМ39 кожух КУЭ

Кожух КУЭ для разъёма 2РМ39 представляет собой кабельную часть электрического соединителя серии 2РМ — цилиндрических негерметичных коннекторов ручного соединения. Он предназначен для надёжного подключения кабелей в промышленных и технических системах, включая HVAC и электрооборудование, с внутренним объёмным монтажом.

Основные характеристики

Кожух 2РМ39КУЭ имеет посадочный диаметр корпуса M39×1 (внешний патрубок M42×1), максимальную длину 25 мм для блочной версии и 48 мм для кабельной, с формой патрубка "У" (угловой) и концевой гайкой "Э" для экранированного кабеля. Разъёмы этой серии рассчитаны на 45 контактов диаметром 1 мм (10 шт.), 1 мм (30 шт.) и 1,5 мм (5 шт.), с максимальной токовой нагрузкой до 167 А суммарно и рабочим напряжением до 700 В.

Назначение и конструкция

КУЭ используется как розетка (Г — гнездо) в составе соединителей для цепей постоянного и переменного тока низкой частоты, где требуется защита от внешних воздействий без полной герметизации. Корпус изготавливается из алюминиевого сплава, контакты имеют покрытие серебром или золотом, а схема расположения контактов обеспечивает высокую плотность соединений для промышленного применения.

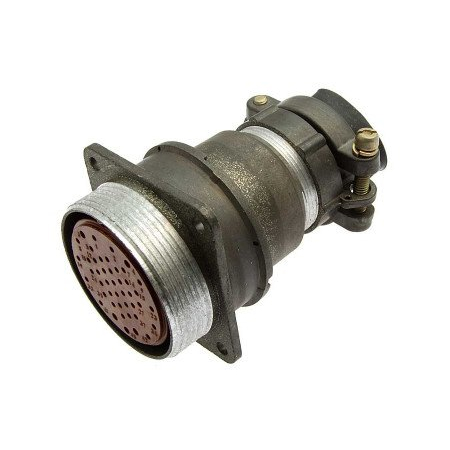

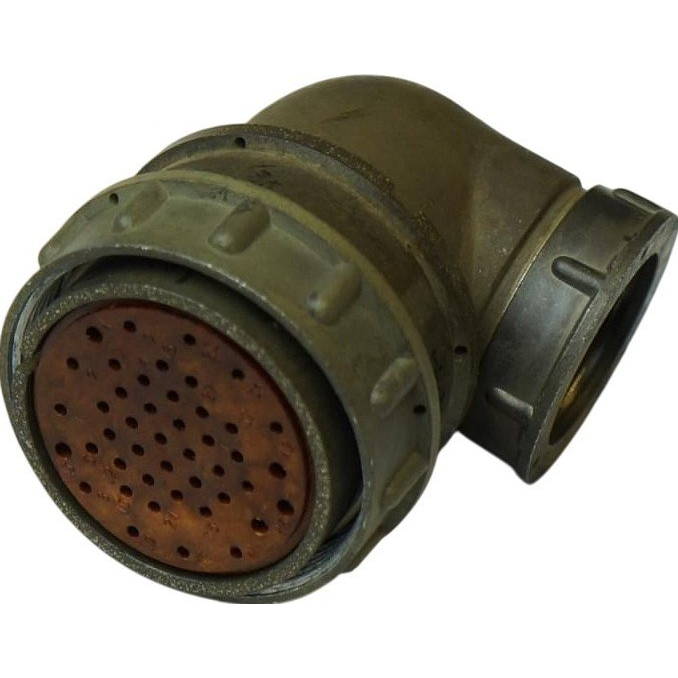

На изображении показан типичный вид разъёмов серии 2РМ, аналогичный 2РМ39КУЭ, с цилиндрическим корпусом и цветными вставками.
