Назначение разъёма 2РМ33КУН20Ш1В1

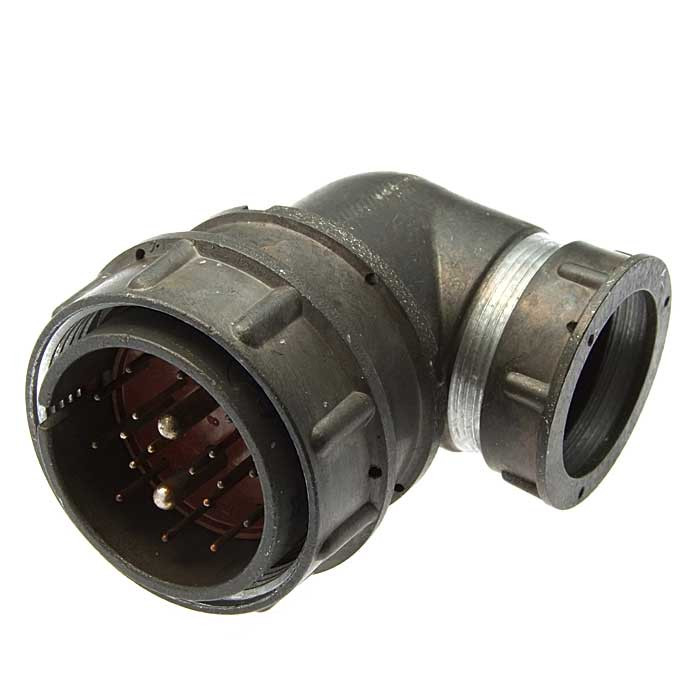

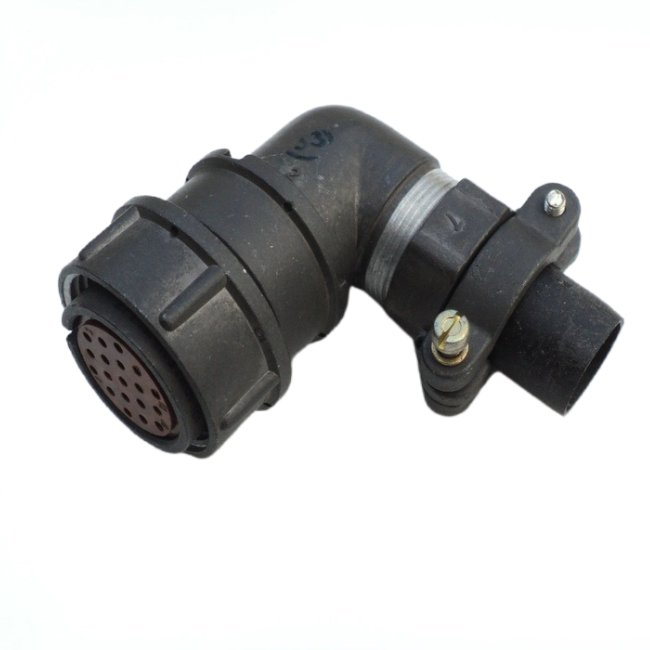

2РМ33КУН20Ш1В1 — это кабельная угловая вилка, представляющая собой электрический низкочастотный цилиндрический негерметичный разъём серии 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Угловое исполнение корпуса позволяет подключать кабель под углом к оси сочленения, что удобно при ограниченном пространстве для монтажа и укладки жгута.

Разъём относится к категории 2РМ3 и имеет артикул 799. Производитель в данных о товаре не указан.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели разъёма.

• Количество контактов — 20.
• Диаметр контактов — 1 мм.
• Условный размер корпуса — 33 мм.
• Максимальная токовая нагрузка на контакт — до 6 А.
• Общая максимальная токовая нагрузка — до 100 А.
• Рабочее напряжение — 560 В или 700 В в зависимости от исполнения.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм (по некоторым данным — не менее 1000 МОм).
• Электрическая прочность изоляции — до 2300 В в нормальных условиях.
• Покрытие контактов — серебро, что соответствует индексу В1 в обозначении.
• Сечение подключаемых проводов — 0,5 мм².
• Тип сочленения — резьбовое, с одношпоночной поляризацией.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях. Он выдерживает воздействие температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допустимая вибрация достигает 490 метров на секунду в квадрате, ударные нагрузки — до 5000 метров на секунду в квадрате. Пониженное давление, при котором сохраняется работоспособность, — до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Корпус разъёма негерметичный, поэтому изделие не предназначено для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Применение и особенности конструкции

Благодаря цилиндрической форме, резьбовому сочленению и одношпоночной поляризации разъём обеспечивает надёжное и однозначное соединение ответных частей, исключая неправильную стыковку. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта при многократных сочленениях.

Разъём применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Типичные области использования — бортовые и промышленные кабельные сборки, соединительные линии приборов и оборудования, где требуются компактные многофакторные соединения с угловым выводом кабеля. Возможность коммутации 20 цепей при токе до 6 А на контакт делает его пригодным как для сигнальных, так и для силовых линий в пределах заявленных параметров.

Ключевые параметры выбора

1. Серия 2РМ, категория 2РМ3.
2. Тип — кабельная угловая вилка.
3. Количество контактов — 20, диаметр 1 мм.
4. Размер корпуса — 33 мм.
5. Покрытие контактов — серебро (индекс В1).
6. Сочленение — резьбовое, одношпоночная поляризация.
7. Провод — сечение 0,5 мм².

Изделие негерметично, поэтому при эксплуатации во влажной среде или при пониженном давлении следует учитывать это ограничение. Все перечисленные характеристики относятся именно к исполнению 2РМ33КУН20Ш1В1 и могут отличаться для других индексов серии.
