Назначение разъема 2РМ33КУН20Ш1В1

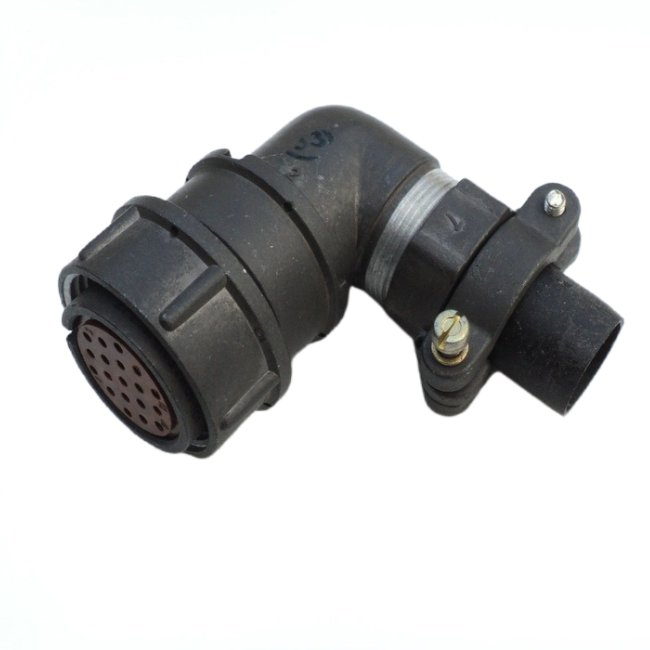

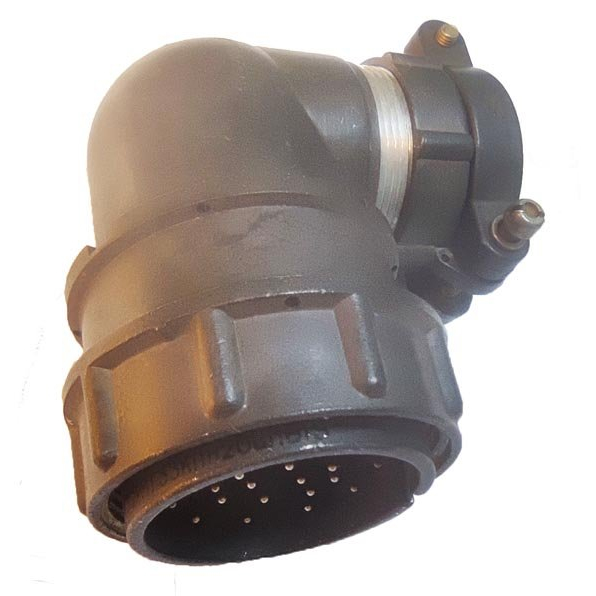

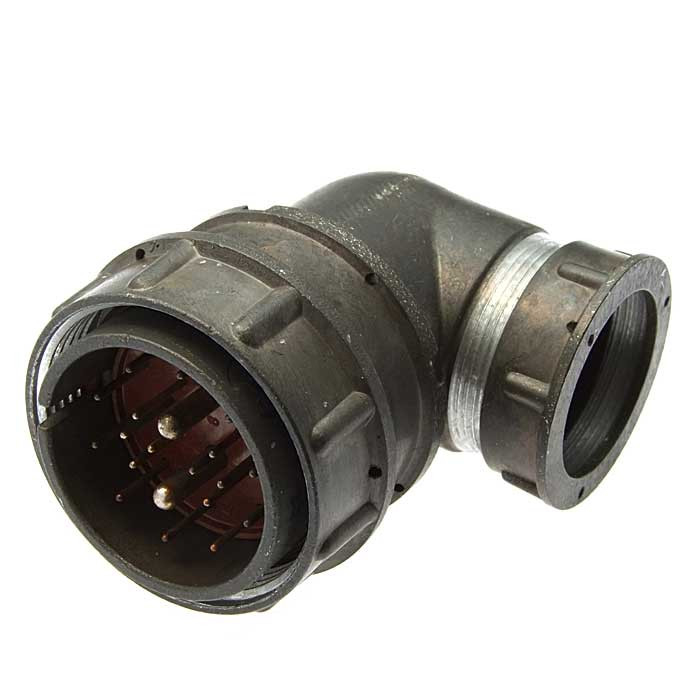

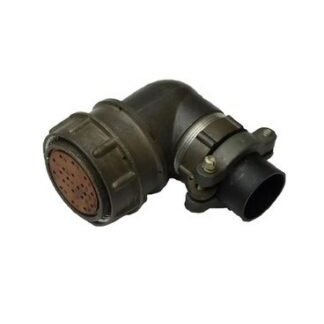

2РМ33КУН20Ш1В1 — это кабельная угловая вилка серии 2РМ3, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надежное и разъемное соединение проводников: в составе кабельных сборок, жгутов и распределительных узлов. Угловое исполнение корпуса позволяет подключать кабель под углом к оси сочленения, что особенно удобно при ограниченном пространстве монтажа и необходимости уложить проводку с поворотом.

Разъем относится к категории 2РМ3 и поставляется с приемкой «5», что подтверждает его соответствие установленным требованиям качества для изделий данного класса. Артикул товара — 798. Производитель в карточке товара не указан.

Подтвержденные технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Они определяют электрические, механические и климатические возможности разъема.

• Вид сочленения — резьбовое: обеспечивает надежное и прочное соединение, устойчивое к самоотвинчиванию при вибрации.
• Покрытие контактов — золото или серебро: улучшает электрическую проводимость и защищает контакты от коррозии.
• Способ монтажа — обжимка или пайка: позволяет применять разъем в различных условиях и приложениях.
• Максимальное напряжение — не более 700 В.
• Сопротивление изолятора — не менее 1000 МОм: обеспечивает высокую электрическую изоляцию и безопасность.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия: допускает эксплуатацию в суровых климатических условиях.
• Механическая прочность — выдерживает синусоидальную вибрацию с ускорением до 490 метров на секунду в квадрате (50 g) и механический удар с ускорением до 5000 метров на секунду в квадрате (500 g).

Электрические параметры

Разъем рассчитан на цепи постоянного и переменного тока с частотой до 3 МГц. Предельное рабочее напряжение не превышает 700 В. Высокое сопротивление изолятора — не менее 1000 МОм — снижает утечки и повышает безопасность соединения. Покрытие контактов золотом или серебром поддерживает стабильное переходное сопротивление и защищает контактные поверхности от окисления.

Механические и климатические параметры

Резьбовое сочленение фиксирует ответные части и препятствует их самопроизвольному разъединению. Угловой кабельный корпус упрощает прокладку жгутов с поворотом трассы. Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а также при синусоидальной вибрации с ускорением до 490 метров на секунду в квадрате (50 g) и механическом ударе с ускорением до 5000 метров на секунду в квадрате (500 g).

Применение

Разъем 2РМ33КУН20Ш1В1 используют для подключения дополнительных устройств и компонентов к основной электрической цепи, обеспечивая надежное и долговечное соединение. Благодаря стойкости к вибрации, ударам и перепадам температуры он подходит для бортовых, промышленных и других систем, где предъявляются повышенные требования к механической прочности и электрической изоляции.

1. Монтаж кабельных сборок и жгутов с угловым выводом проводки.
2. Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
3. Эксплуатация в условиях вибрации, ударов и температур от минус 60 до плюс 100 градусов Цельсия.
4. Соединение, требующее повышенной электрической изоляции и защиты контактов от коррозии.

Товар имеет приемку «5», что подтверждает его соответствие нормам качества для изделий данной категории. Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны.
