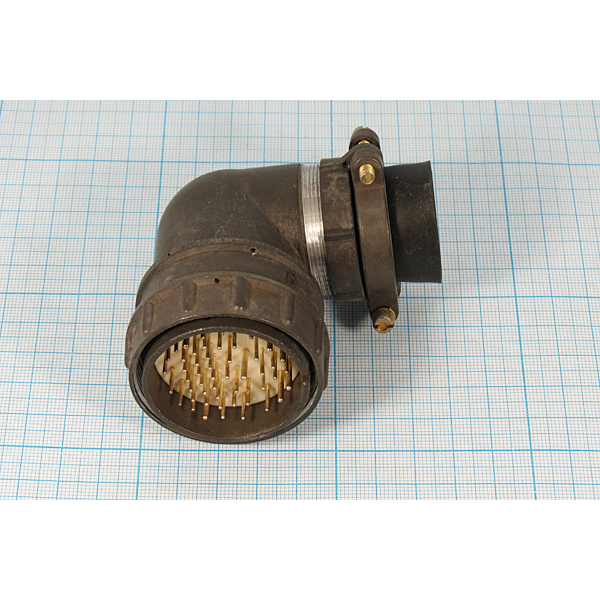

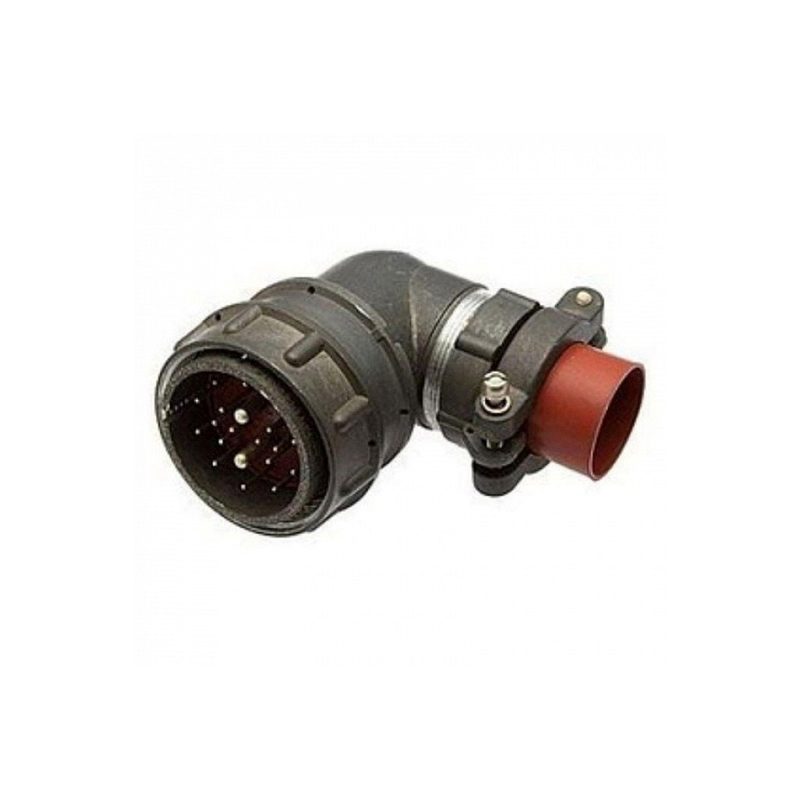

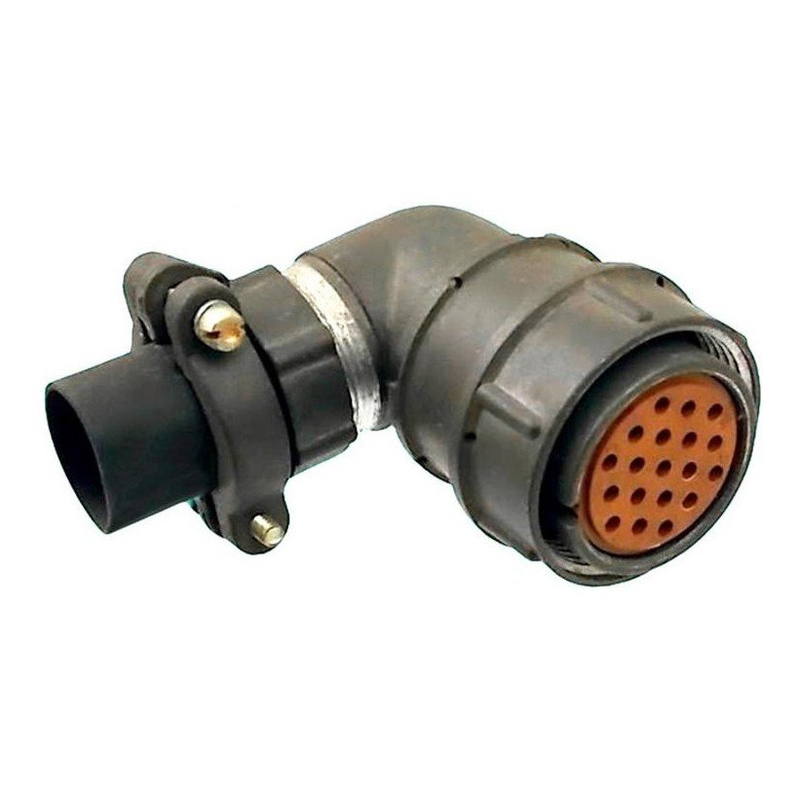

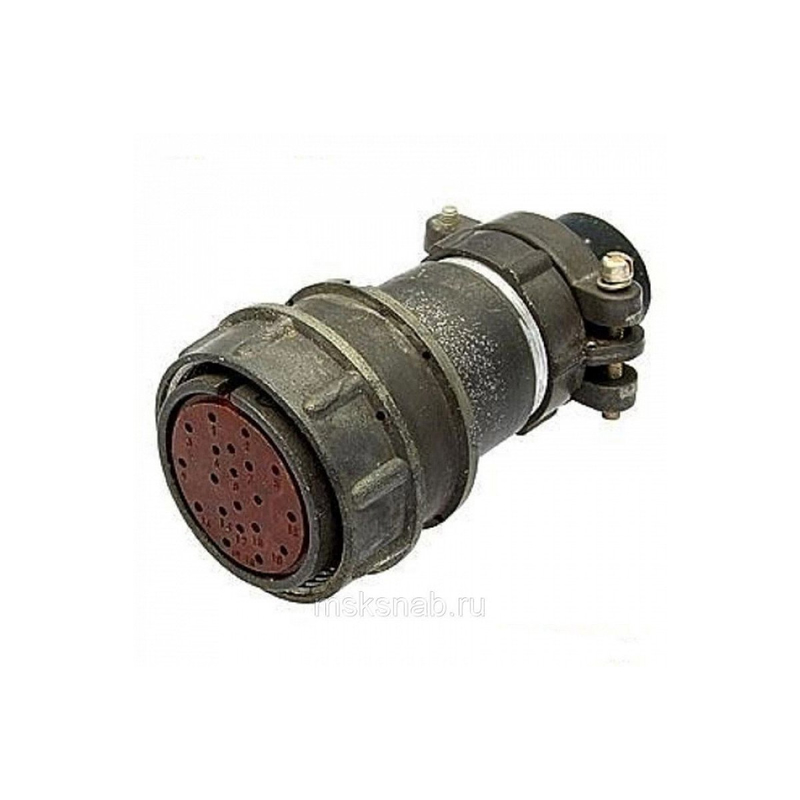

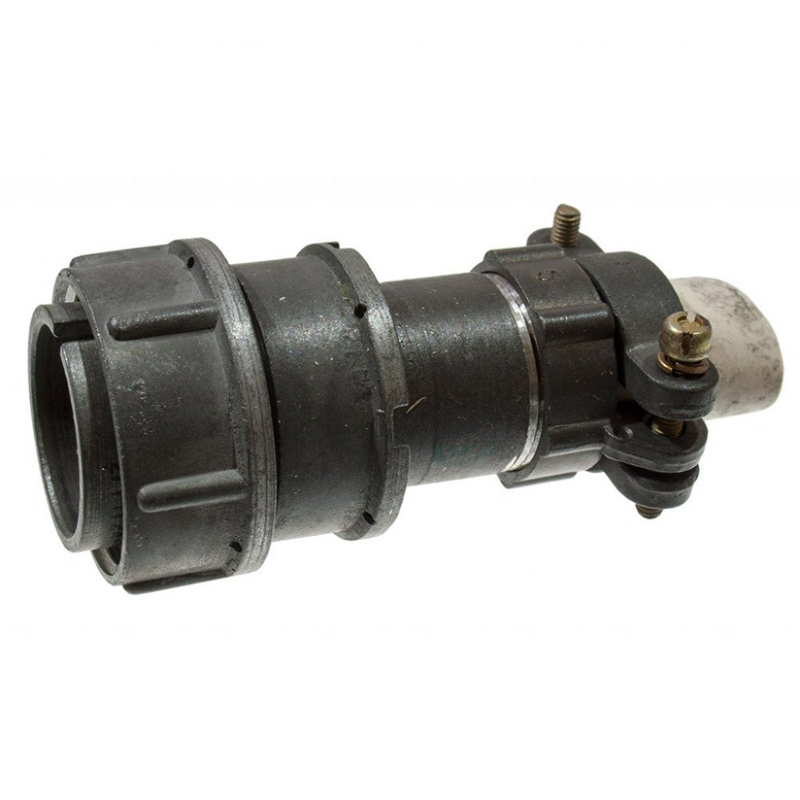

2РМ33КУН20Г4В1 Розетка кабельная 90-92г

Цена:

2150 ₽

В наличии: 20 шт.

Технические характеристики

2РМ33КУН20Г4В1 Розетка кабельная

Розетка 2РМ33КУН20Г4В1 — это низкочастотный цилиндрический кабельный соединитель типа 2РМ системы «Панель–кабель» с угловым патрубком, предназначенная для внутреннего монтажа в установках постоянного и переменного тока.

Обозначение и конструкция

Буквенно‑цифровая маркировка расшифровывается примерно так: 2РМ — тип соединителя, 33 — условный размер корпуса, К — кабельный корпус, У — угловой патрубок, Н — гайка патрубка для неэкранированного кабеля, 20 — число контактов, Г4В1 — вариант схемы контактов и исполнение.
Корпус, как правило, изготавливается из металла (обычно алюминиевый сплав) с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное подключение.

Электрические характеристики

Предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц; максимальное рабочее напряжение обычно не более 700 В постоянного или 560 В переменного тока.
Контакты имеют серебряное покрытие; допустимая токовая нагрузка на отдельные контакты зависит от их диаметра (порядка нескольких ампер на 1‑миллиметровый контакт), общая суммарная нагрузка на разъём — до примерно 100–110 А при условии разумного распределения токов по контактам.

Условия эксплуатации и применение

Исполнение негерметичное, климатика УХЛ, интервал рабочих температур, как правило, от −60 °C до +100 °C, что позволяет использовать разъём в жёстких промышленных и бортовых условиях.
Применяется для межблочной коммутации в радиоэлектронной аппаратуре, системах связи, автоматики и силовых цепях, где требуется надёжное разъёмное соединение многожильных кабелей с аппаратными блоками.

Описание

Назначение и область применения

Кабельная розетка 2РМ33КУН20Г4В1 представляет собой низкочастотный цилиндрический электрический соединитель серии 2РМ, выполненный по схеме «панель–кабель». Изделие предназначено для внутреннего монтажа и используется для организации разъёмных соединений в цепях постоянного и переменного тока. Основная сфера применения — межблочная коммутация в радиоэлектронной аппаратуре, системах связи, промышленной автоматике и силовых цепях, где требуется надёжное подключение многожильных кабелей к аппаратным блокам.

Соединитель рассчитан на работу с частотой до 3 МГц. Максимальное рабочее напряжение составляет 700 В для постоянного тока и 560 В для переменного тока. Климатическое исполнение УХЛ позволяет эксплуатировать розетку в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Такие параметры делают изделие пригодным для использования в жёстких промышленных условиях, а также в бортовой аппаратуре.

Конструктивные особенности

Корпус розетки изготавливается из металлического сплава на основе алюминия. Сочленение с ответной частью осуществляется резьбовым способом, а одношпоночная поляризация исключает возможность неправильного подключения контактов. Угловой патрубок корпуса обеспечивает удобный ввод кабеля при ограниченном пространстве монтажа.

Буквенно-цифровое обозначение изделия содержит информацию о его конструкции:

2РМ — тип цилиндрического низкочастотного соединителя;
33 — условный размер корпуса;
К — кабельный корпус;
У — угловой патрубок;
Н — гайка патрубка для неэкранированного кабеля;
20 — количество контактов;
Г4В1 — вариант схемы расположения контактов и исполнение.

Электрические характеристики

Контакты розетки имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Допустимая токовая нагрузка на отдельный контакт зависит от его диаметра и составляет порядка нескольких ампер на контакт диаметром 1 мм. Общая суммарная нагрузка на соединитель может достигать 100–110 А при условии равномерного распределения токов по всем контактам.

Исполнение розетки негерметичное. Это означает, что изделие не рассчитано на работу в условиях прямого воздействия влаги или погружения в жидкости, однако при стандартном монтаже внутри корпусов аппаратуры оно обеспечивает надёжный электрический контакт и механическую фиксацию кабеля.

Монтаж и совместимость

Розетка 2РМ33КУН20Г4В1 монтируется на панель или корпус аппаратного блока и служит ответной частью для кабельной вилки аналогичного типоразмера серии 2РМ. Резьбовое сочленение гарантирует плотное прилегание и защиту от самопроизвольного разъединения при вибрациях. Конструкция углового патрубка с гайкой для неэкранированного кабеля упрощает подводку проводников и фиксацию кабельного жгута.

Изделие относится к категории 2РМ3 и имеет артикул 70052. Год выпуска серии — 90-92. Розетка применяется как при ремонте и обслуживании существующего оборудования, так и при сборке новых узлов радиоэлектронной аппаратуры, где требуется проверенное временем и надёжное соединительное решение.
