Назначение

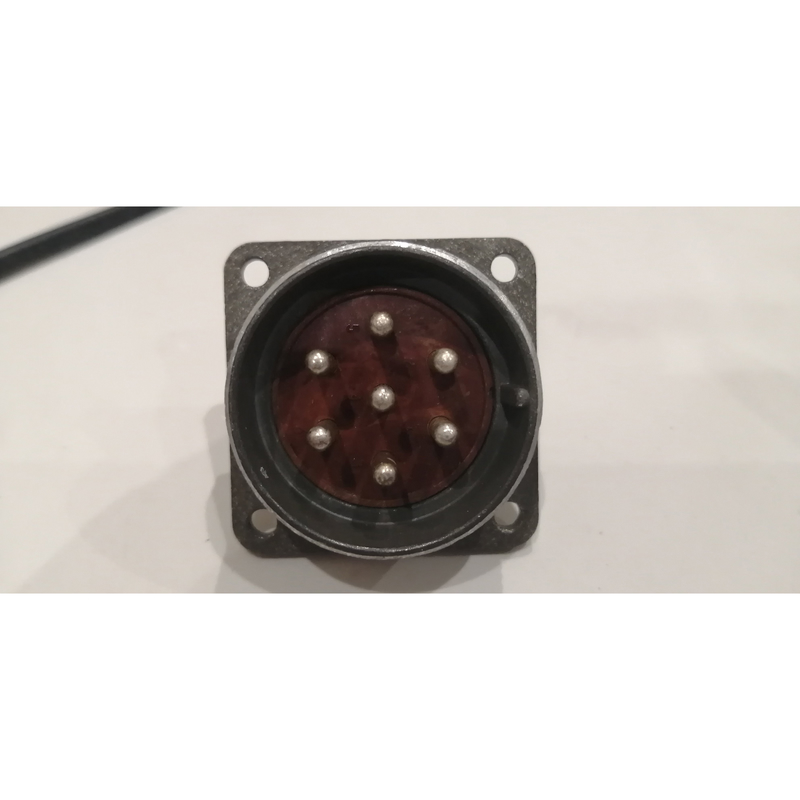

2РМ33КУН20Г4В1 «5» — это кабельная розетка с угловым патрубком, предназначенная для работы с неэкранированным кабелем. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц для внутреннего объемного монтажа. Соединитель относится к типу 2РМ и используется в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения.

Конструкция розетки рассчитана на резьбовое сочленение и одношпоночную поляризацию корпусов, что обеспечивает правильную ориентацию ответных частей при подключении. Угловой патрубок позволяет подводить кабель под углом, что удобно при ограниченном пространстве внутри корпуса аппаратуры.

Подтверждённые особенности

Конструктивные параметры

• Тип соединителя: 2РМ.
• Условный размер корпуса: 33.
• Тип корпуса: кабельный (К).
• Тип патрубка: угловой (У).
• Тип гайки патрубка: для неэкранированного кабеля (Н).
• Количество контактов: 20.
• Тип соединителя: розетка (Г).
• Сочетание контактов: диаметр 1 мм и 3 мм (4).
• Покрытие контактов: серебряное (В).
• Теплостойкость: +100 °С.
• Приёмка: «5».

Электрические характеристики

• Токовая нагрузка на одиночный контакт диаметром 1 мм: 6 А.
• Токовая нагрузка на одиночный контакт диаметром 3 мм: 36 А.
• Максимальная суммарная нагрузка: 110 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм: 560 В и 700 В.
• Максимальное рабочее напряжение для контактов диаметром 3 мм: 560 В.
• Максимальное испытательное напряжение для контактов диаметром 1 мм: 1850 В и 2300 В.
• Максимальное испытательное напряжение для контактов диаметром 3 мм: 1850 В.
• Сопротивление контактов диаметром 1 мм: не более 5 мОм.
• Сопротивление контактов диаметром 3 мм: не более 0,8 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические характеристики

• Усилие расчленения: не более 245,1 Н (25 кгс).
• Минимальная наработка: 5000 ч.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Длина патрубка: 71 мм.
• Масса патрубка: не более 48 г.
• Температура окружающей среды: от минус 60 °С до плюс 100 °С.
• Смена температур: от минус 60 °С до плюс 180 °С.
• Влажность: до 98 % при +25 °С.
• Вибрация: синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.
• Акустический шум: диапазон частот от 50 Гц до 10 кГц, уровень звукового давления 170 дБ.
• Механический удар: пиковое ускорение 1000 метров на секунду в квадрате для многократного действия и 5000 метров на секунду в квадрате для одиночного действия.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Рабочее давление: от 133,32 умноженное на десять в минус третьей степени Па до 506 кПа.

Применение

Розетка 2РМ33КУН20Г4В1 «5» востребована в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Она подходит для внутреннего объемного монтажа, где требуется надёжное электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря угловому патрубку для неэкранированного кабеля изделие удобно применять в стеснённых условиях компоновки блоков и шкафов.

Сочетание контактов двух диаметров — 1 мм и 3 мм — позволяет использовать розетку как для слаботочных сигнальных цепей, так и для цепей с повышенной токовой нагрузкой. Серебряное покрытие контактов снижает переходное сопротивление, что важно для стабильной передачи сигнала и питания. Резьбовое сочленение и одношпоночная поляризация исключают самопроизвольное разъединение и ошибки при подключении ответной части.

Изделие сохраняет работоспособность при широком диапазоне температур, повышенной влажности, вибрации, акустическом шуме, механических ударах и линейных ускорениях, что подтверждается приведёнными характеристиками. Минимальная наработка 5000 часов, 500 циклов сочленения-расчленения и срок сохраняемости 15 лет делают розетку пригодной для длительной эксплуатации в составе ответственного оборудования. Приёмка «5» указывает на соответствие изделия установленным требованиям по данной категории.
