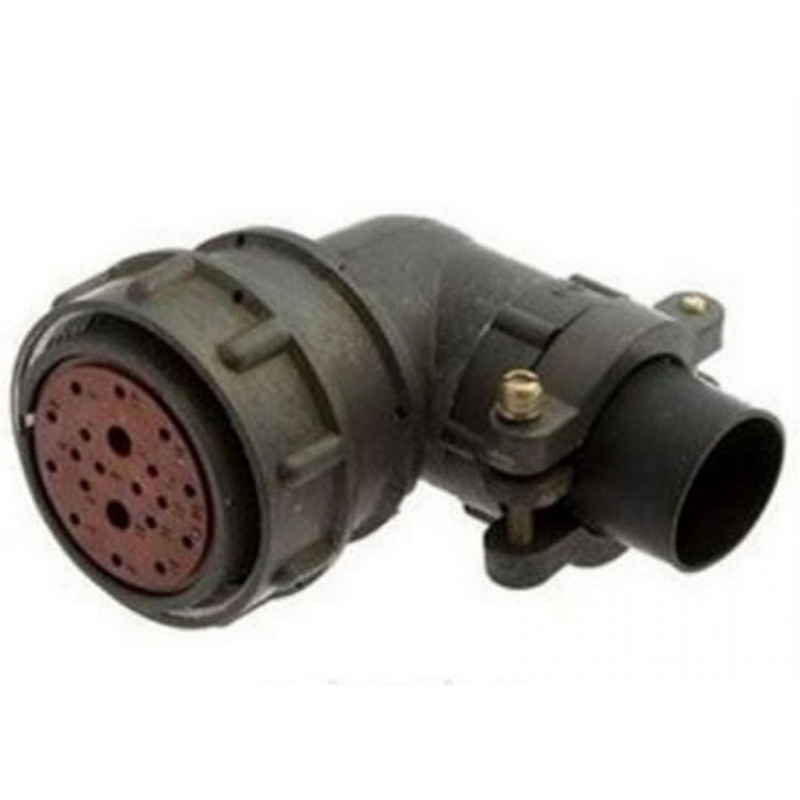

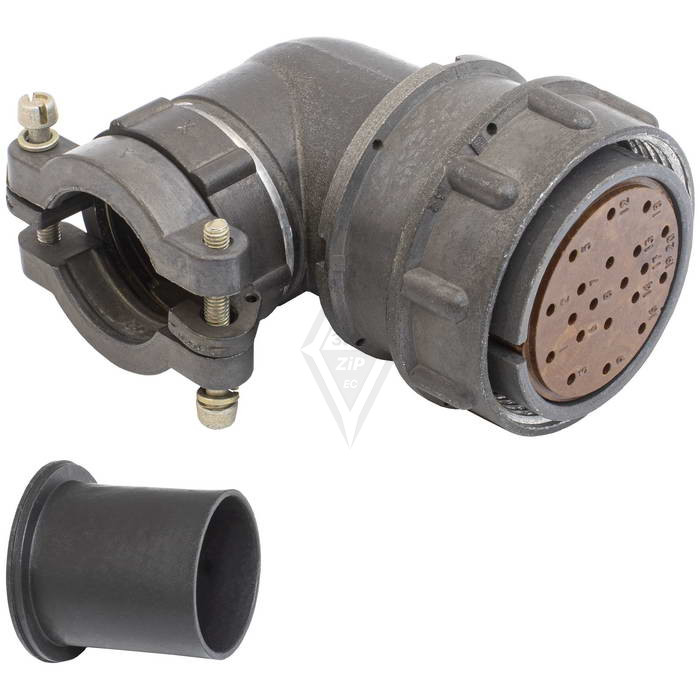

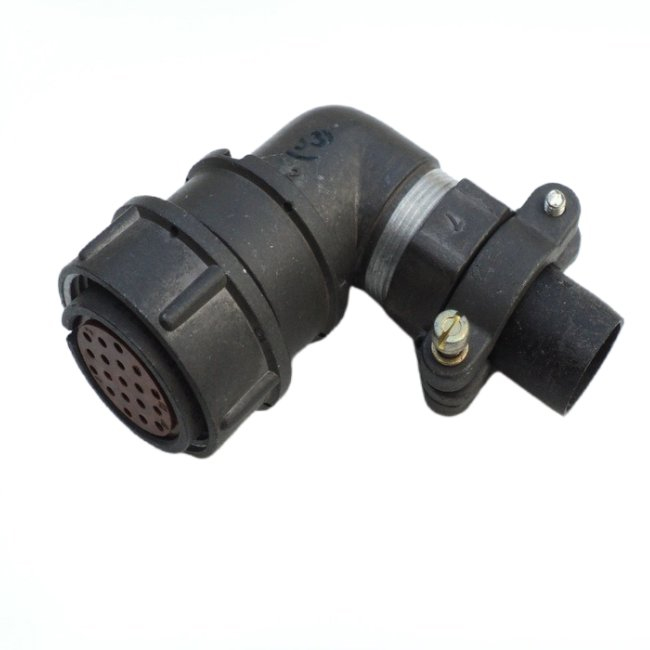

Назначение соединителя 2РМ33КУН20Г1В1

2РМ33КУН20Г1В1 — это кабельная угловая розетка цилиндрического низкочастотного негерметичного соединителя серии 2РМ. Изделие применяется для электрического соединения кабельных линий с приборными частями в составе разъёмных соединений серии 2РМ. Основное назначение — коммутация электрических цепей постоянного и переменного тока частотой до 3 МГц.

Соединители серии 2РМ состоят из кабельных и приборных частей: вилок или розеток. Приборная часть выпускается без патрубков либо с прямыми или угловыми патрубками. Сочленение частей резьбовое, поляризация корпусов выполнена одношпоночной, что обеспечивает правильную ориентацию ответных частей при монтаже.

Рассматриваемое исполнение относится к кабельным угловым розеткам, то есть вывод кабеля осуществляется под углом к оси соединителя, что удобно при ограниченном пространстве за панелью или вблизи корпуса оборудования.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Иные значения, включая габаритные размеры, массу, материал корпуса и контактов, в предоставленных данных отсутствуют и не указываются.

• Количество контактов: 20.
• Рабочее напряжение: до 700 В и до 560 В.
• Токовая нагрузка на контакт: до 6 А.
• Общая токовая нагрузка: до 100 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение: УХЛ.
• Тип исполнения: негерметичный.

Указанные электрические параметры определяют область применения изделия: цепи управления, сигнальные и силовые линии с умеренными токами на контакт при напряжении до 700 В.

Надёжность и условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате. Механические удары: одиночные с ускорением до 5000 метров на секунду в квадрате и многократные с ускорением до 1000 метров на секунду в квадрате.

Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении вплоть до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Ресурсные показатели: минимальная наработка — 1000 часов, количество сочленений-расчленений — до 500 циклов, срок хранения — 15 лет.

Применение и особенности монтажа

Благодаря негерметичному исполнению и климатическому исполнению УХЛ розетка предназначена для эксплуатации в умеренном и холодном климате в составе оборудования, где не требуется полная герметизация разъёма. Угловая конструкция кабельной части позволяет рационально организовать жгут и снизить нагрузку на кабель в стеснённых условиях монтажа.

Резьбовое сочленение с одношпоночной поляризацией исключает неправильное соединение ответных частей и обеспечивает механическую фиксацию при воздействии вибрации и ударов. Для применения изделия необходимо подобрать ответную приборную часть серии 2РМ с соответствующим числом контактов — 20 — и совместимым присоединительным размером; конкретные данные о присоединительных размерах в предоставленной информации отсутствуют.

Области использования: промышленное и специальное оборудование, устройства управления и автоматики, измерительная техника, транспортные и стационарные установки, где требуются разъёмные соединения на 20 контактов с рабочим напряжением до 700 В и током до 6 А на контакт.

Комплектация и сведения об изделии

Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют. Производитель не указан. Артикул изделия — 796, категория — 2РМ3. Название товара — 2РМ33КУН20Г1В1.
