Назначение разъема 2РМ33КУН20Г1В1

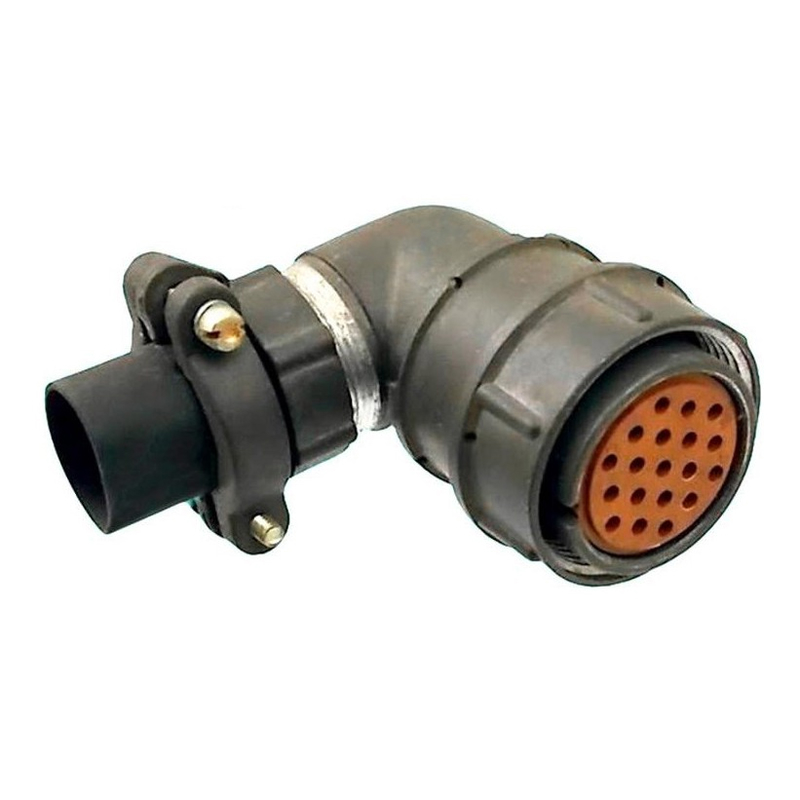

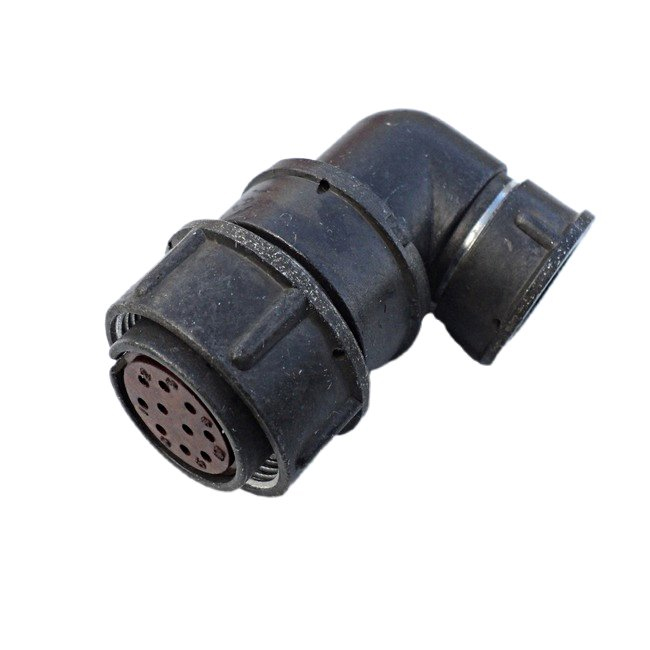

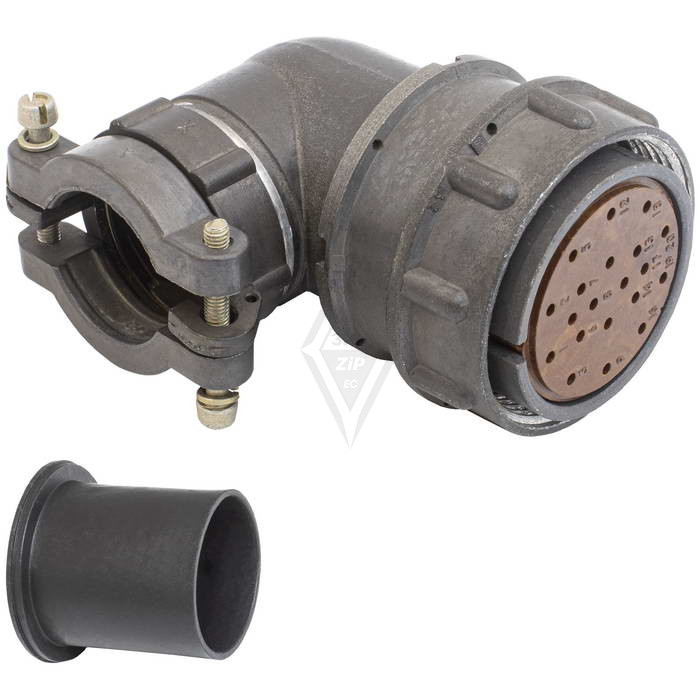

2РМ33КУН20Г1В1 — это кабельная розетка из серии негерметичных соединителей 2РМ33, предназначенная для использования в климатических условиях УХЛ (умеренный климат). Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения: для электрического соединения кабельных линий с ответными частями, передачи сигналов и питания между блоками, узлами и модулями аппаратуры.

Расшифровка обозначения позволяет точно определить исполнение изделия. Тип соединителя — 2РМ33, то есть негерметичный разъем серии 2РМ33. Условный размер корпуса — 33. Вид корпуса — К, кабельный. Вид патрубка — У, угловой. Вид гайки патрубка — Н, для неэкранированного кабеля. Количество контактов — 20. Часть соединителя — Г, розетка. Обозначение сочетания контактов — 1, что соответствует контактам с диаметром 1,0 мм. Покрытие контактов — В, серебро. Теплостойкость — 1, то есть исполнение до 100 градусов Цельсия.

Подтвержденные особенности и технические характеристики

Ниже приведены характеристики, указанные для данной серии соединителей. Они определяют допустимые режимы эксплуатации и условия применения изделия.

• Рабочее напряжение — не более 700 вольт, для постоянного тока — не более 560 вольт.
• Максимальная токовая нагрузка на одиночный контакт — не более 6 ампер.
• Максимальная общая токовая нагрузка — не более 100 ампер.
• Сопротивление контактов — не более 5 мегаом.
• Материал контактов — золото, серебро, палладий.
• Емкость между контактами — не более 6 пикофарад.
• Сопротивление изоляции — не менее 5000 мегаом.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — не менее 1000 часов.
• Максимальное количество сочленений и расчленений — 500 раз.

Отдельного внимания заслуживает устойчивость изделия к механическим воздействиям. Синусоидальная вибрация нормируется в диапазоне частот от 1 до 5000 герц при ускорении 490 метров на секунду в квадрате. Механический удар: одиночный — до 5000 метров на секунду в квадрате, многократный — до 1000 метров на секунду в квадрате. Такие параметры подтверждают пригодность розетки для аппаратуры, работающей в условиях интенсивных вибрационных и ударных нагрузок.

Конструктивные особенности и применение

Конструкция розетки включает кабельный корпус с угловым патрубком. Угловой патрубок позволяет подводить неэкранированный кабель под углом к оси соединителя, что упрощает монтаж в стесненных условиях и снижает радиус изгиба кабеля. Гайка патрубка типа Н предназначена для неэкранированного кабеля и обеспечивает механическое закрепление кабеля в корпусе.

Двадцать контактов с диаметром 1,0 мм и серебряным покрытием обеспечивают стабильное электрическое соединение с низким переходным сопротивлением. Материалы контактов — золото, серебро и палладий — выбраны для повышения износостойкости и сохранения параметров при многократных сочленениях. Ресурс в 500 циклов сочленения и расчленения делает розетку пригодной для аппаратуры, требующей периодического подключения и отключения кабельных линий.

Область применения

Разъемы серии 2РМ33 широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Конкретно данная розетка может применяться в составе кабельных сборок, соединительных шнуров, блоков питания и измерительных цепей, где требуется передача сигналов и электрической энергии при напряжении до 700 вольт и токе на контакт до 6 ампер. Исполнение по климатическим условиям УХЛ и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия допускают эксплуатацию изделия в умеренном климате как в закрытых помещениях, так и в аппаратуре, подверженной воздействию вибрации и ударов.

Условия эксплуатации и ограничения

Соединитель относится к негерметичным, поэтому его не следует применять в условиях прямого воздействия влаги, пыли и агрессивных сред без дополнительной защиты. При монтаже необходимо учитывать, что патрубок предназначен для неэкранированного кабеля, а покрытие контактов выполнено из серебра. Соблюдение предельных значений напряжения, тока и механических нагрузок, указанных выше, обеспечивает заявленную минимальную наработку не менее 1000 часов и сохранение электрических параметров в течение всего срока службы.
