Назначение соединителя 2РМ33КУЭ7Ш9В1

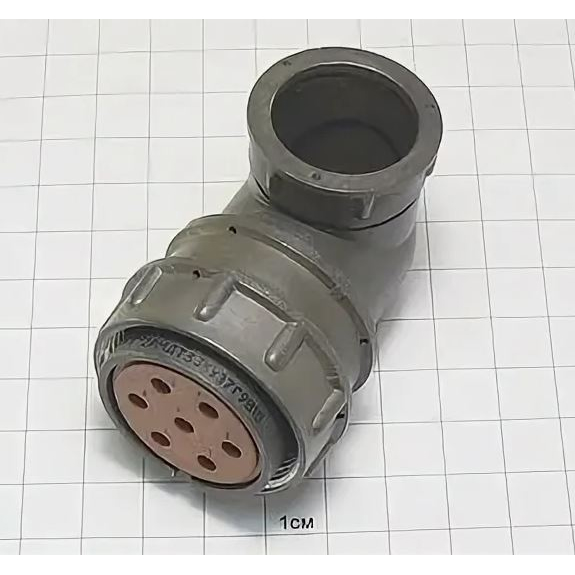

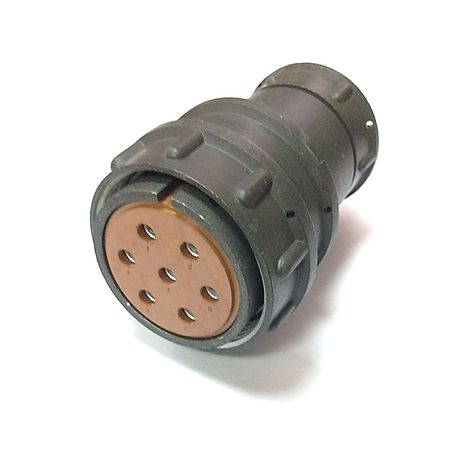

2РМ33КУЭ7Ш9В1 — это цилиндрический низкочастотный электрический соединитель (розетка кабельная) из серии 2РМ/2РМД. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение — надёжное соединение экранированных кабелей в составе промышленного, авиационного и другого оборудования, где предъявляются повышенные требования к стойкости к механическим и климатическим воздействиям.

Соединитель относится к категории 2РМ3 и имеет артикул 805. Конструкция рассчитана на эксплуатацию в составе ответственных систем, где важны стабильность контакта и сохранение электрических параметров при вибрации, ударах и перепадах температуры.

Подтверждённые особенности и технические характеристики

Ниже перечислены параметры, подтверждённые для данной модели. Значения приведены в соответствии с описанием изделия.

• Тип: цилиндрический низкочастотный соединитель, розетка кабельная.
• Серия: 2РМ/2РМД.
• Корпус: условный размер 33.
• Число контактов: 7 (или комбинация 7+9 в зависимости от модификации).
• Исполнение патрубка: угловой, для экранированного кабеля (обозначение КУЭ).
• Покрытие контактов: серебро (обозначение Ш9).
• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: до 36 А.
• Суммарная токовая нагрузка: до 260 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат).
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Вибрации: до 10000 Гц при давлении 170 дБ.
• Удары: до 1000 метров на секунду в квадрате.
• Срок службы: не менее 5000 часов.
• Число сочленений-расчленений: 500.
• Сохраняемость: 15 лет.
• Сочленение: резьбовое.
• Поляризация: одношпоночная.

Перечисленные параметры определяют пригодность соединителя для работы в жёстких условиях эксплуатации, включая intensive вибрационные и ударные нагрузки.

Применение и условия эксплуатации

Соединитель 2РМ33КУЭ7Ш9В1 применяется для надёжного соединения кабелей в промышленных, авиационных и других системах, где требуется устойчивость к механическим и климатическим воздействиям. Благодаря угловому патрубку для экранированного кабеля изделие удобно использовать в ограниченном пространстве, где требуется защита от электромагнитных помех.

Климатическое исполнение УХЛ2.1 допускает эксплуатацию в умеренном и холодном климате. Диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет применять соединитель как в неотапливаемых помещениях, так и в составе бортового оборудования. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильную и надёжную стыковку, исключая ошибки при подключении.

Серебряное покрытие контактов (Ш9) способствует стабильности переходного сопротивления и долговременной работе при токах до 36 А на контакт. Изделие выдерживает до 500 циклов сочленения и расчленения, что подтверждает его ресурс для обслуживаемых систем. Срок сохраняемости 15 лет указывает на возможность длительного хранения без потери рабочих свойств.

Таким образом, 2РМ33КУЭ7Ш9В1 представляет собой надёжный цилиндрический соединитель для ответственных электрических соединений, рассчитанный на высокие токовые нагрузки, широкий температурный диапазон и интенсивные механические воздействия.
