Назначение соединителя 2РМ33КУЭ20Ш4В1

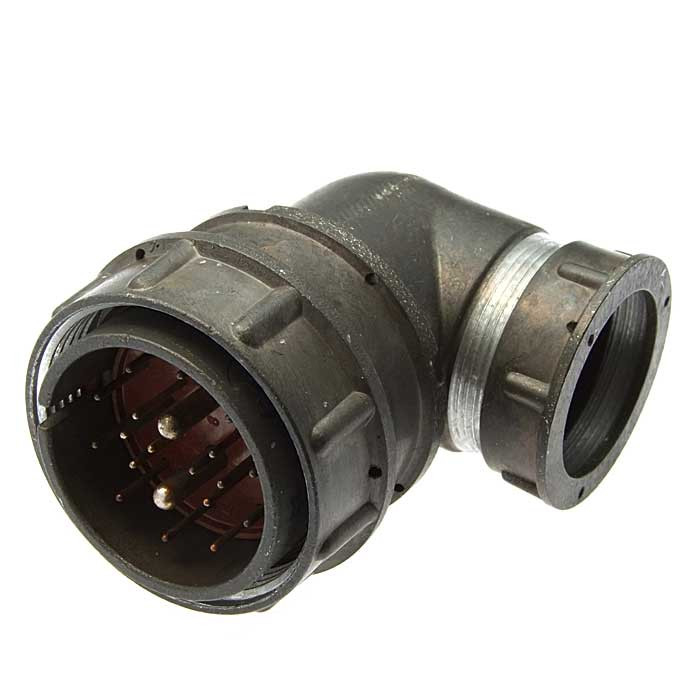

2РМ33КУЭ20Ш4В1 — это кабельная вилка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего объёмного монтажа и оснащён угловым патрубком под экранированный кабель. Ответной частью для данной вилки служат различные розетки, в том числе 2РМ33Б20Г4А1, 2РМ33Б20Г4В1 и другие.

Изделие относится к категории 2РМ3 и имеет артикул 803. Производитель в предоставленных данных не указан.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМ и содержит следующие сведения:

• 2РМ — тип соединителя.
• 33 — условный размер корпуса.
• К — кабельный вид корпуса.
• У — угловой вид патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 20 — количество контактов.
• Ш — часть соединителя: вилка.
• 4 — сочетание контактов диаметром 1 мм и 3 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость до +100 градусов Цельсия.

Технические характеристики

Токовая нагрузка

Допустимая токовая нагрузка на одиночный контакт составляет до 6 ампер для контактов диаметром 1 мм и до 36 ампер для контактов диаметром 3 мм. Максимальная суммарная нагрузка на соединитель достигает 110 ампер.

Рабочее напряжение

Максимальное рабочее напряжение составляет до 700 вольт для контактов диаметром 1 мм и до 560 вольт для контактов диаметром 3 мм.

Электрические параметры

Сопротивление контактов нормируется на уровне не более 5 миллиом для контактов диаметром 1 мм и не более 0,8 миллиома для контактов диаметром 3 мм. Ёмкость между контактами составляет не более 6 пикофарад. Сопротивление изоляции — не менее 5000 мегаом.

Применение и условия эксплуатации

Соединители 2РМ33КУЭ20Ш4В1 используются в узлах и блоках радиоэлектронной аппаратуры. Изделие рассчитано на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия и выдерживает различные механические нагрузки, включая удары и вибрации.

Угловой патрубок с гайкой для экранированного кабеля обеспечивает удобство прокладки кабельных линий и защиту от электромагнитных помех при внутреннем объёмном монтаже. Сочетание контактов двух диаметров позволяет одновременно передавать силовые и сигнальные цепи в пределах одного соединителя.

Комплектация и совместимость

В предоставленных данных сведения о комплектации, гарантии, стране производства и сертификатах отсутствуют. Для подключения вилки применяются ответные розетки серии 2РМ с соответствующим условным размером корпуса, например 2РМ33Б20Г4А1 и 2РМ33Б20Г4В1.
