Назначение соединителя 2РМ33КУЭ20Г4В1Л

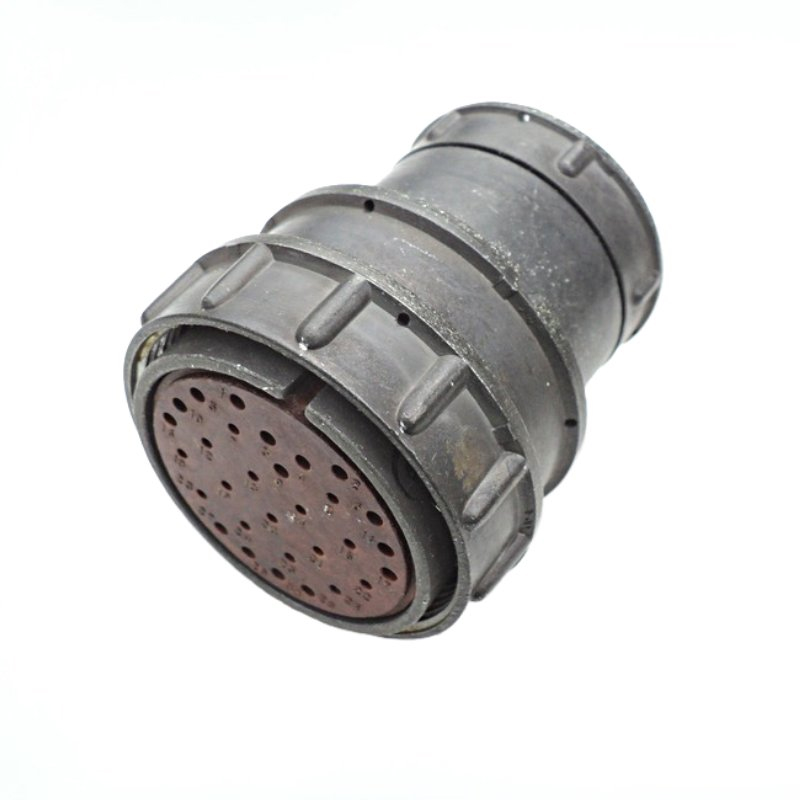

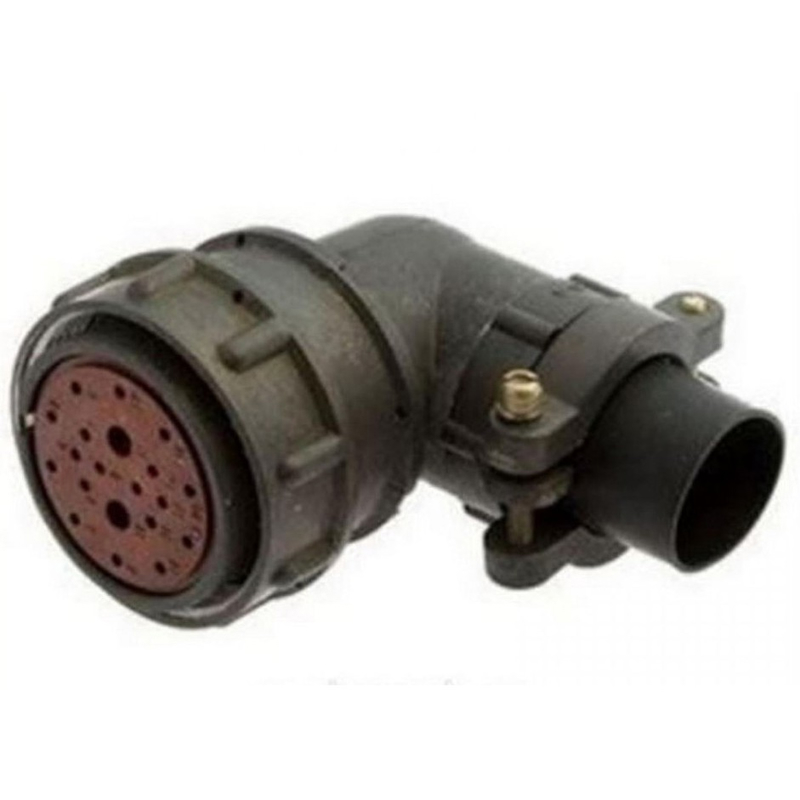

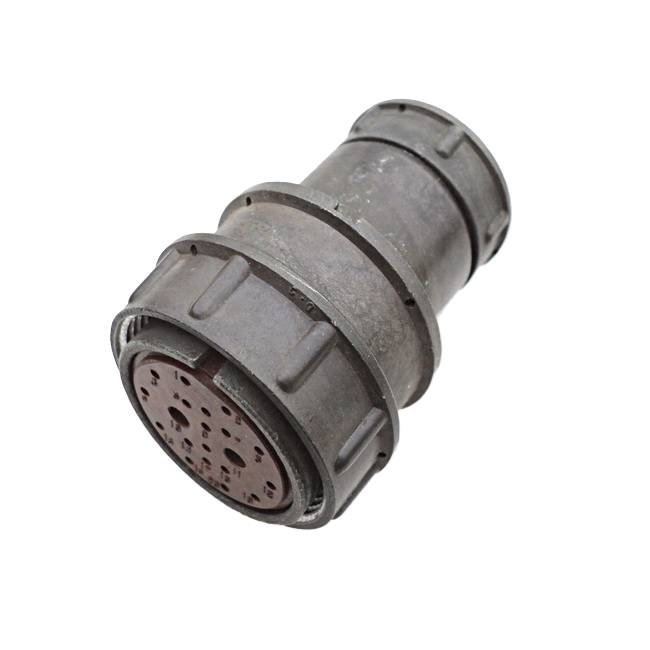

2РМ33КУЭ20Г4В1Л — это электрический низкочастотный цилиндрический соединитель отечественного производства, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока для общих соединений, где требуется стабильный электрический контакт и механическая прочность сочленения.

Соединитель относится к категории 2РМ3 и представляет собой кабельную розетку негерметичного типа с резьбовым соединением. Буквенное обозначение «Л» в маркировке указывает на левую розетку, то есть на левостороннюю ориентацию резьбового соединения. Такое исполнение важно учитывать при подборе ответной части и монтаже жгута.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на эксплуатацию в жёстких условиях. Ниже перечислены характеристики, заявленные для данной модели.

• Количество контактов — 20.
• Диаметр корпуса — 33 мм.
• Сочетание контактов — 4 группы.
• Тип — кабельная розетка негерметичного исполнения с резьбовым соединением.
• Ориентация — левая (обозначение «Л»).
• Покрытие контактов — серебро или золото.
• Способ монтажа — обжимка или пайка.
• Климатическое исполнение — тропико- или всеклиматическое (обозначение «В»).
• Совместимость с экранированными кабелями и прямым патрубком.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.

Указанные параметры определяют область применения изделия и допустимые режимы работы. Покрытие контактов серебром или золотом обеспечивает стабильное переходное сопротивление, а возможность обжимки или пайки даёт гибкость при сборке кабельных сборок.

Условия эксплуатации

Соединитель 2РМ33КУЭ20Г4В1Л рассчитан на работу в широком диапазоне температур и при значительных механических нагрузках. Рабочая температура составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное воздействие температуры до плюс 150 градусов Цельсия при смене температур.

По механической стойкости изделие выдерживает вибрацию с частотой до 1000 Гц при ускорении 490 метров на секунду в квадрате. Одиночные удары допускаются с ускорением до 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате.

Электрические параметры также регламентированы. Максимальное рабочее напряжение достигает 700 вольт, амплитудное значение — 560 вольт. Рабочая частота — до 3 мегагерц. Сопротивление изоляции составляет не менее 1000 мегаом. Эти значения позволяют использовать соединитель в низкочастотных цепях радиоэлектронной аппаратуры.

Применение и конструктивные особенности

Благодаря всеклиматическому или тропическому исполнению соединитель подходит для эксплуатации в различных климатических зонах, включая влажный и тропический климат. Исполнение с обозначением «В» расширяет диапазон условий, в которых изделие сохраняет работоспособность.

Модель предназначена для экранированных кабелей и оснащается прямым патрубком, что упрощает ввод кабеля и обеспечивает механическую защиту места соединения. Резьбовое соединение фиксирует сочленённые части и препятствует самопроизвольному разъединению при вибрации.

1. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре.
2. Используется в цепях постоянного и переменного тока для общих соединений.
3. Подходит для кабельных сборок с экранированными кабелями.
4. Обеспечивает до 500 циклов сочленений-расчленений и наработку не менее 1000 часов.

Таким образом, 2РМ33КУЭ20Г4В1Л представляет собой надёжный цилиндрический низкочастотный соединитель с 20 контактами, четырьмя группами контактов и корпусом диаметром 33 мм, рассчитанный на жёсткие условия эксплуатации и длительную работу в составе ответственных электрических соединений.
