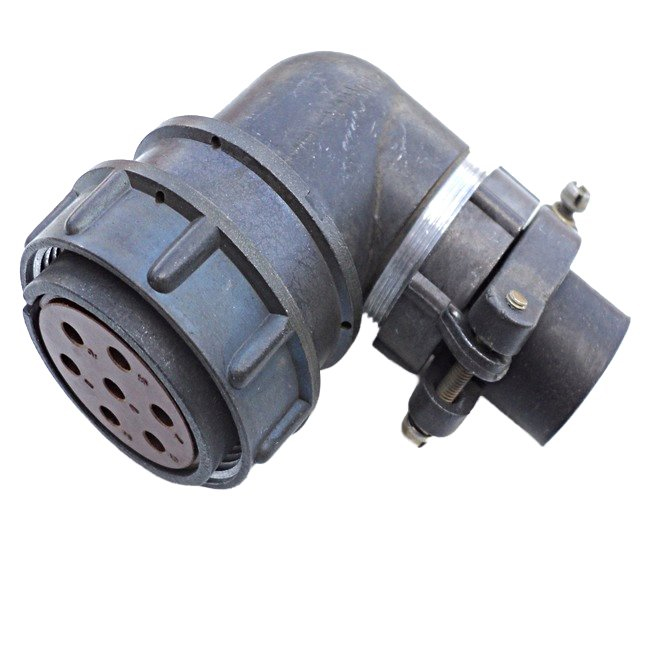

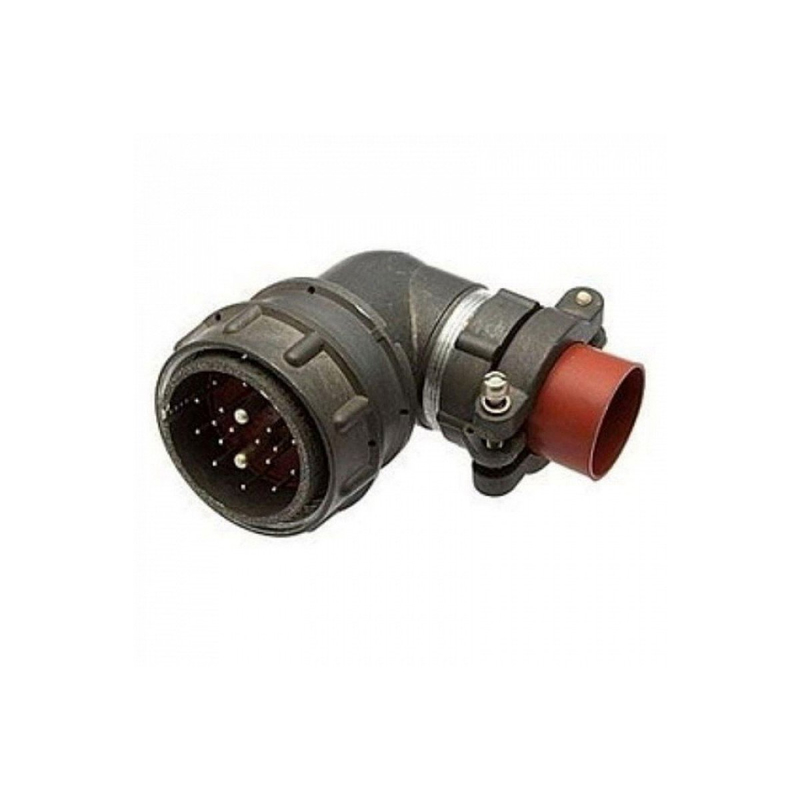

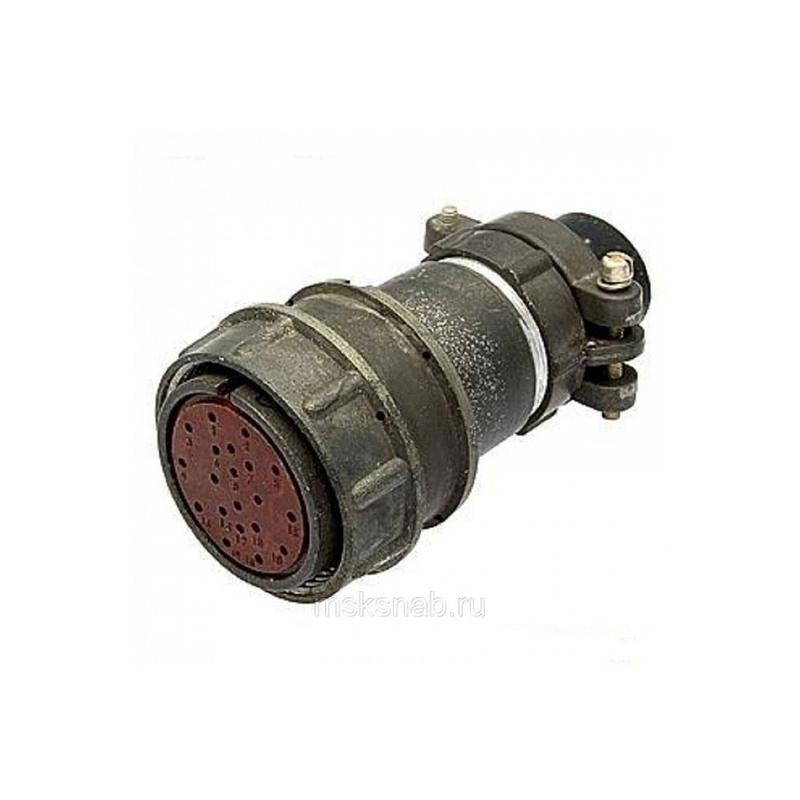

2РМ33КУЭ20Г4В1 Розетка кабельная 88-92г

Цена:

2080 ₽

В наличии: 80 шт.

Технические характеристики

2РМ33КУЭ20Г4В1 Розетка кабельная

2РМ33КУЭ20Г4В1 — это негерметичная розетка кабельного типа из серии отечественных электрических разъёмов 2РМ, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение и конструкция

Розетка 2РМ33КУЭ20Г4В1 используется для соединения экранированных кабелей с приборами или блоками, работающими в климатическом исполнении УХЛ (универсально‑холодостойкий). Корпус кабельный, патрубок угловой, гайка патрубка рассчитана именно на экранированный кабель, что обеспечивает хороший электромагнитный экран и защиту от помех.

Контакты и электрические характеристики

Количество контактов — 20, с возможными сочетаниями контактных диаметров 1 мм и 3 мм.
Максимальный ток на одиночный контакт: до 6 А для контакта диаметром 1 мм и до 36 А для 3‑мм контакта; суммарная нагрузка на разъём — до 110 А.
Рабочее напряжение: до 560…700 В в зависимости от исполнения контактов; электрическая прочность изоляции — порядка 1850…2300 В при соответствующих рабочих напряжениях.

Материалы, климатика и надёжность

Контакты изготавливаются с покрытием из золота и/или серебра, что обеспечивает низкое переходное сопротивление (до 5 мОм на контакт) и хороший контакт при вибрации и тряске. Разъём рассчитан на синусоидальную вибрацию до огромных ускорений порядка 50 g и многократные удары до 100 g, а также на нормальное сопротивление изоляции не менее 5000 МОм.

Применение в практике

Такая розетка типично применяется в военной, промышленной и телекоммуникационной аппаратуре, где важны надёжность соединения, хорошая экранировка и работа в сложных климатических условиях без уплотнения корпуса. Благодаря угловому патрубку она удобна для монтажа в труднодоступных местах, где прямой разъём не поместился бы.

Описание

Назначение и область применения

Розетка кабельная 2РМ33КУЭ20Г4В1 относится к серии отечественных электрических разъёмов 2РМ и представляет собой негерметичное соединительное устройство, рассчитанное на внутренний объёмный монтаж. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная задача розетки — соединение экранированных кабелей с приборами, блоками и узлами аппаратуры в условиях, где требуется надёжный электрический контакт и защита от электромагнитных помех.

Климатическое исполнение УХЛ, заложенное в конструкцию, позволяет применять разъём в универсально-холодостойких условиях. Это делает его востребованным в промышленной, телекоммуникационной и специальной аппаратуре, эксплуатируемой при значительных перепадах температур и в сложных условиях окружающей среды. Негерметичное исполнение корпуса предполагает установку внутри защищённых объёмов, где не требуется дополнительная герметизация места соединения.

Конструктивные особенности

Корпус розетки выполнен в кабельном варианте с угловым патрубком. Такая компоновка обеспечивает удобство монтажа в стеснённых и труднодоступных местах, где применение прямого разъёма затруднено или невозможно. Гайка патрубка специально рассчитана на установку экранированного кабеля, что позволяет сохранять целостность электромагнитного экрана по всей длине соединения и снижать влияние внешних помех на передаваемые сигналы.

Розетка оснащена 20 контактами с возможными сочетаниями контактных диаметров 1 мм и 3 мм. Покрытие контактов выполняется из золота или серебра — в зависимости от конкретного исполнения. Такое покрытие обеспечивает низкое переходное сопротивление, величина которого не превышает 5 мОм на контакт, а также стабильность электрического соединения при вибрационных и ударных воздействиях.

Электрические параметры

Максимальный ток на одиночный контакт диаметром 1 мм — до 6 А.
Максимальный ток на одиночный контакт диаметром 3 мм — до 36 А.
Суммарная допустимая нагрузка на разъём — до 110 А.
Рабочее напряжение — до 560–700 В в зависимости от исполнения контактов.
Электрическая прочность изоляции — порядка 1850–2300 В при соответствующих рабочих напряжениях.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Разъём сохраняет работоспособность при воздействии синусоидальной вибрации с ускорением до 50 g и многократных ударах с ускорением до 100 g. Эти показатели подтверждают пригодность изделия для установки в аппаратуру, подверженную значительным механическим нагрузкам.

Применение и совместимость

Розетка 2РМ33КУЭ20Г4В1 используется для коммутации цепей управления, сигнальных и силовых линий внутри приборных стоек, шкафов и корпусов оборудования. Благодаря угловому патрубку изделие удобно размещать вдоль стенок корпуса, в углах и за панелями, где требуется компактная прокладка кабеля с минимальным радиусом изгиба.

Разъём совместим с ответными частями серии 2РМ соответствующего типоразмера и контактной схемы. При подборе ответной вилки необходимо учитывать количество контактов, их диаметры и рабочее напряжение конкретного исполнения. Стабильные электрические характеристики и механическая прочность позволяют использовать розетку в аппаратуре длительной эксплуатации с периодическим обслуживанием и контролем соединений.
