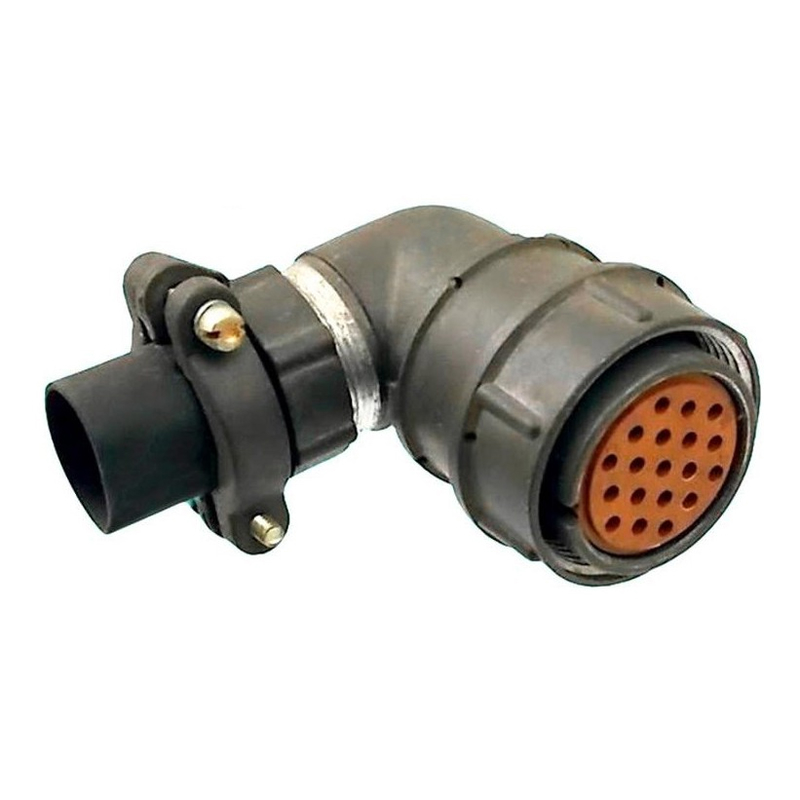

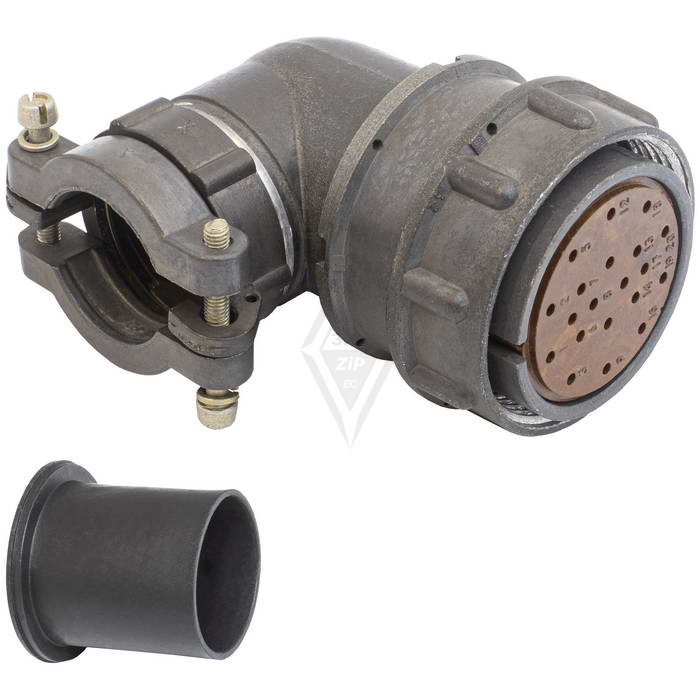

2РМ33КУЭ20Г4В1: кабельный цилиндрический разъём для промышленной аппаратуры

2РМ33КУЭ20Г4В1 — низкочастотный цилиндрический электрический соединитель серии 2РМ, предназначенный для внутреннего объёмного монтажа и надёжного соединения цепей постоянного и переменного тока. Конструкция с кабельным корпусом, угловым патрубком и элементами для экранированного кабеля делает этот разъём удобным для применения в промышленном электрооборудовании, аппаратуре связи, системах автоматики и радиоэлектронных устройствах.

Расшифровка маркировки 2РМ33КУЭ20Г4В1

Маркировка изделия отражает его конструктивные и электрические особенности:

• 2РМ — серия цилиндрических низкочастотных соединителей.

• 33 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок для вывода кабеля.

• Э — гайка, рассчитанная на использование экранированного кабеля.

• 20 — количество контактов.

• Г — розеточная часть соединителя.

• 4 — вариант сочетания контактов разных диаметров.

• В — серебряное покрытие контактов.

• 1 — исполнение с теплостойкостью до +100 °C.

Основные характеристики

Разъём 2РМ33КУЭ20Г4В1 рассчитан на передачу питания и сигналов в электрических цепях с частотой до 3 МГц. В конструкции предусмотрено 20 контактов, включая контакты диаметром 1 мм и 3 мм, что позволяет использовать соединитель для цепей с разной токовой нагрузкой.

Технические параметры показывают, что 2РМ33КУЭ20Г4В1 подходит для оборудования, где важны компактное размещение кабеля, устойчивость соединения и разделение силовых и сигнальных линий в одном интерфейсе.

Конструктивные преимущества

Угловой патрубок помогает рационально организовать вывод кабеля в условиях ограниченного пространства внутри корпуса, шкафа или прибора. Исполнение для экранированного кабеля особенно актуально для цепей, чувствительных к электромагнитным помехам: экран кабеля способствует снижению внешних наводок и повышению стабильности передачи сигнала.

Резьбовое сочленение обеспечивает механическую фиксацию соединённых частей, а одношпоночная поляризация снижает риск неправильного подключения. Серебряное покрытие контактов применяется для поддержания низкого переходного сопротивления и стабильных электрических характеристик контактной группы.

Где применяется 2РМ33КУЭ20Г4В1

Разъём 2РМ33КУЭ20Г4В1 может использоваться в составе:

• промышленного оборудования и систем управления;

• электротехнических шкафов и распределительных устройств;

• контрольно-измерительных комплексов;

• аппаратуры связи и радиотехнических устройств;

• приборостроительных систем;

• оборудования, требующего подключения экранированных кабелей;

• узлов, где необходимо многоконтактное разъёмное соединение силовых и сигнальных цепей.

При подборе ответной части важно сопоставлять тип соединителя, размер корпуса, схему расположения контактов, исполнение вилки или розетки, а также электрические параметры конкретной цепи. Это позволит обеспечить совместимость, корректную распайку и надёжную работу соединения в составе оборудования.
