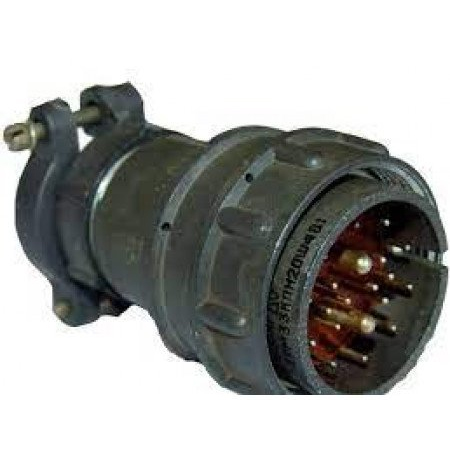

2РМ33КПН20Ш4В1 — кабельная цилиндрическая вилка серии 2РМ для надежного разъемного соединения цепей постоянного и переменного тока. Исполнение с 20 контактами, прямым патрубком и гайкой для неэкранированного кабеля делает разъем востребованным в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

2РМ33КПН20Ш4В1: надежное соединение для аппаратуры

Разъем 2РМ33КПН20Ш4В1 относится к негерметичным низкочастотным цилиндрическим соединителям объемного монтажа. Он предназначен для коммутации электрических цепей постоянного и переменного тока, включая цепи с частотой до 3 МГц. Конструкция рассчитана на применение внутри аппаратуры, приборных комплексов, систем управления, измерительных устройств, промышленных шкафов и другого оборудования, где необходимо многоконтактное кабельное подключение.

Маркировка 2РМ33КПН20Ш4В1 указывает на принадлежность изделия к серии 2РМ, кабельное исполнение вилки, размер корпуса 33, контактную вставку на 20 позиций, прямой патрубок и вариант для неэкранированного кабеля. Буква «В» в обозначении связана с серебряным покрытием контактов, способствующим получению малого переходного сопротивления и устойчивого соединения при многократной эксплуатации.

Основные характеристики

Характеристики следует окончательно сверять с техническими условиями и сопроводительной документацией конкретной партии: для изделий 2РМ возможны отличия по категории приемки, покрытию контактов, нормам электрической прочности и ресурсу.

Конструктивные преимущества

Ключевая особенность разъема 2РМ33КПН20Ш4В1 — резьбовое сочленение. Оно предотвращает случайное разъединение при вибрациях, ударах и перемещении жгута, а также обеспечивает надежную механическую фиксацию пары «вилка—розетка». Одношпоночная поляризация исключает неправильную ориентацию соединителя при подключении.

Прямой патрубок помогает аккуратно организовать ввод кабеля, а гайка рассчитана на фиксацию неэкранированного кабеля. Такой вариант удобен для прямолинейной прокладки жгутов внутри корпуса, стойки, блока или приборного шкафа. Контакты с серебряным покрытием обеспечивают надежную проводимость и подходят для цепей питания, сигнализации, управления и измерения.

Где применяется разъем

2РМ33КПН20Ш4В1 может использоваться в оборудовании, которое требует компактного и надежного многоконтактного разъема:

• В системах промышленной автоматики и управления

• В контрольно-измерительной аппаратуре

• В источниках питания и силовых блоках

• В испытательном и лабораторном оборудовании

• В телеметрических, сигнальных и коммутационных устройствах

• В специализированных приборах, шкафах, стойках и модульных системах

• В кабельных сборках, где необходимо быстрое отсоединение оборудования без разборки внутреннего монтажа

Для обеспечения полной совместимости важно подбирать ответную часть той же серии с соответствующей контактной схемой, размером корпуса и ключом поляризации. Также перед монтажом необходимо проверить сечение подключаемого провода, допустимый ток по каждому контакту, суммарную токовую нагрузку, требования к пайке и условия эксплуатации.

Вывод

Разъем 2РМ33КПН20Ш4В1 представляет собой 20-контактную кабельную вилку серии 2РМ с прямым патрубком, резьбовой фиксацией и серебряными контактами. Он ориентирован на создание долговечных разъемных соединений в низкочастотных электрических цепях с рабочим напряжением до 560 В и эксплуатацией в диапазоне температур от −60 до +100 °C. Благодаря прочной цилиндрической конструкции, поляризации и рассчитанному ресурсу сочленений этот соединитель подходит для ответственных внутренних соединений промышленной и специализированной аппаратуры.
