Назначение и область применения

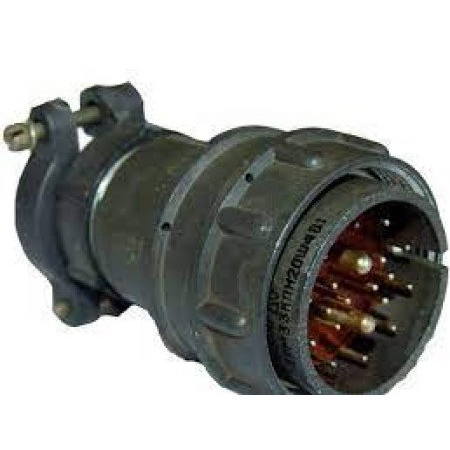

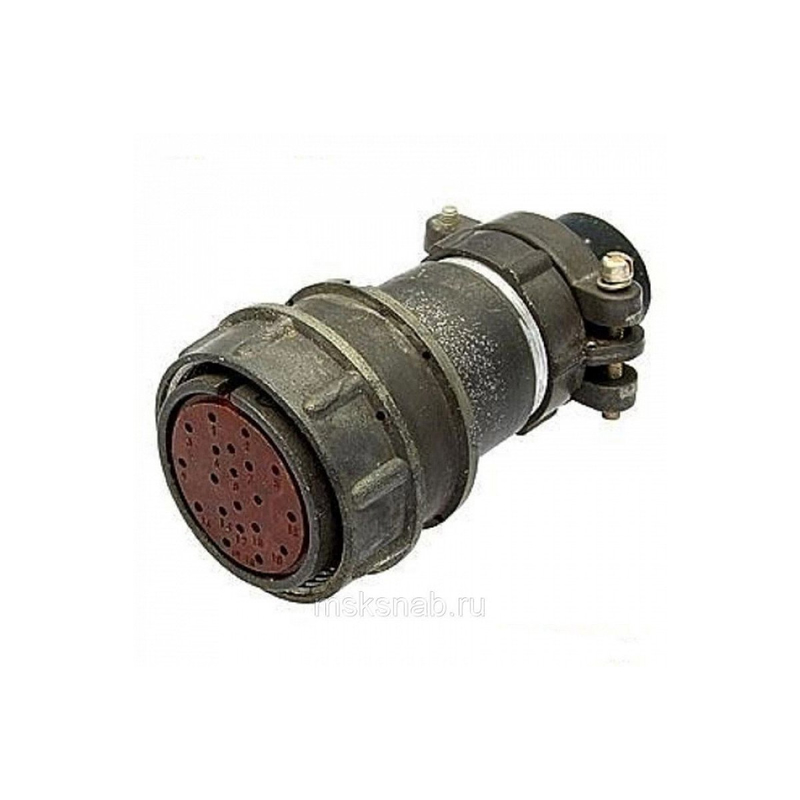

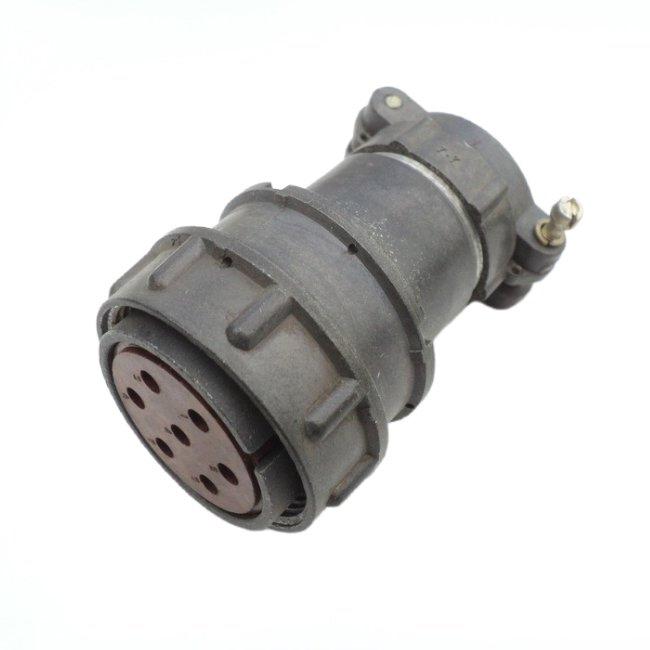

Розетка кабельная 2РМ33КПН20Г4В1 представляет собой низкочастотный негерметичный электрический соединитель, входящий в серию 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель рассчитан на применение в составе стационарной и подвижной аппаратуры, где требуется надёжное разъёмное соединение кабельных линий с блочными или панельными ответными частями.

Типовые сферы использования включают измерительные приборы, промышленные панели управления, модульные блоки, распределительные щиты, а также различные электронные и электротехнические устройства, в которых необходимо передавать силовые и сигнальные цепи. Конструкция с прямым патрубком и кабельным корпусом делает розетку особенно удобной для внутреннего объёмного монтажа внутри корпусов оборудования и закрытых шкафов.

Конструктивные особенности

Исполнение изделия — кабельная розетка с прямым патрубком и гайкой, предназначенная для подключения неэкранированного кабеля. Корпус имеет типоразмер 33, что определяет габаритные и присоединительные размеры соединителя. Количество контактов составляет 20, шаг распределения контактов соответствует указанному типоразмеру корпуса.

Сочленение с ответной частью осуществляется резьбовым способом. Для исключения неправильной ориентации при стыковке предусмотрен один шпоночный элемент поляризации. Усилие расчленения соединителя не превышает примерно 245 Н, что соответствует значению около 25 кгс. Такая конструкция обеспечивает надёжную фиксацию в сочленённом состоянии и предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до 560–700 В в зависимости от типа применяемых контактов и конкретного исполнения. Электрическая прочность изоляции составляет порядка 1850–2300 В в испытательном режиме, что обеспечивает запас по допустимым перенапряжениям в рабочих цепях.

Токовая нагрузка определяется диаметром установленных контактов:

• ток на одиночный контакт диаметром 1 мм — до 6 А;
• ток на одиночный контакт диаметром 3 мм — до 36 А;
• максимальная суммарная токовая нагрузка на соединитель — до 110 А при соответствующем распределении по контактам.

Контактные элементы изготавливаются из меди или медных сплавов с нанесением покрытий из серебра, золота или палладия. Переходное сопротивление в контакте обычно не превышает нескольких миллиом, в типовых случаях значение составляет не более 5 мОм. Это обеспечивает стабильное электрическое соединение при длительной эксплуатации.

Условия эксплуатации и механическая стойкость

Климатическое исполнение соединителя — негерметичное, ориентированное на эксплуатацию во всеклиматических условиях или в умеренно-холодном климате. Изделие не предназначено для применения в средах с повышенными требованиями к герметизации, однако конструкция сохраняет работоспособность в широком диапазоне внешних воздействий, характерных для промышленного оборудования.

Соединитель рассчитан на работу при синусоидальной вибрации и механических ударах. Уровень допустимых ускорений в спецификациях типовых серий 2РМ достигает сотен g, что подтверждает пригодность розетки для использования в подвижной аппаратуре и оборудовании, подверженном динамическим нагрузкам.

Монтаж и совместимость

Розетка 2РМ33КПН20Г4В1 предназначена для внутреннего объёмного монтажа. Прямой патрубок кабельного ввода позволяет удобно подводить неэкранированный кабель и фиксировать его с помощью гайки, обеспечивая механическую разгрузку мест пайки или обжима контактов. Соединитель совместим с ответными частями серии 2РМ соответствующего типоразмера и схемы расположения контактов.

Артикул изделия — 70051. Год выпуска, указанный в учётных данных, — 90-92. При подборе ответных соединителей и контактов необходимо руководствоваться типоразмером корпуса 33 и количеством контактов 20, что гарантирует корректное сочленение и соблюдение заданных электрических характеристик.
