Назначение соединителя 2РМ33КПН20Г4В1

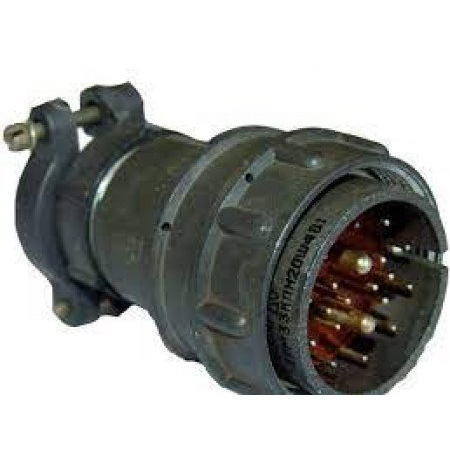

2РМ33КПН20Г4В1 — это розетка кабельная цилиндрического соединителя серии 2РМ, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется там, где требуется устойчивая работа электрических соединений при интенсивных механических нагрузках, перепадах температур и воздействии неблагоприятных факторов внешней среды.

Розетка относится к приборному типу и имеет левую резьбу, что обеспечивает надёжную фиксацию ответной части и исключает самопроизвольное расчленение соединения при вибрации. Кабельное исполнение позволяет подключать жгут или кабель непосредственно к корпусу розетки, что удобно при монтаже в стеснённых условиях.

Расшифровка обозначения

Маркировка соединителя содержит полную информацию о его конструкции и характеристиках. Каждый элемент обозначения имеет строго определённое значение.

• 2РМ — тип разъёма, цилиндрический соединитель серии 2РМ.
• 33 — условный размер корпуса.
• КПН — кабельная розетка приборного типа с левой резьбой.
• 20Г4 — 20 контактов с группировкой (4 группы).
• В1 — всеклиматическое исполнение с теплостойкостью до 100 °С и покрытием контактов серебром.

Такая структура обозначения позволяет однозначно определить исполнение изделия и подобрать совместимые ответные части при комплектации оборудования.

Подтверждённые технические характеристики

Соединитель 2РМ33КПН20Г4В1 рассчитан на эксплуатацию в жёстких условиях. Ниже приведены параметры, подтверждённые для данной модели.

Механические и климатические воздействия

• Вибрация в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате (50 g).
• Одиночные удары с ускорением до 500 g.
• Многократные удары с ускорением до 1000 метров на секунду в квадрате.
• Акустический шум уровнем до 170 дБ.
• Рабочая температура от минус 60 до плюс 100 °С.
• Число циклов соединения-расчленения — 500.
• Срок сохраняемости — 15 лет.

Электрические параметры

• Токовая нагрузка на контакт диаметром 1,5 мм достигает 15 А.
• Суммарная токовая нагрузка — до 50 А.
• Рабочее напряжение — 560 В.
• Электрическая прочность изоляции — 1850 В.
• Рабочая частота цепей — до 3 МГц.

Покрытие контактов серебром снижает переходное сопротивление и обеспечивает стабильность электрического соединения на протяжении всего срока службы. Всеклиматическое исполнение гарантирует работоспособность изделия при повышенной влажности, резких перепадах температуры и в условиях агрессивных сред.

Применение и монтаж

Разъёмы 2РМ33КПН20Г4В1 применяются в авиации, судостроении, военной технике и промышленных системах, где требуется высокая герметичность, стойкость к агрессивным средам и механическим воздействиям. Благодаря группировке из 20 контактов, разделённых на 4 группы, изделие позволяет коммутировать несколько независимых цепей в одном корпусе, что упрощает компоновку кабельных сетей и снижает количество отдельных соединений.

Монтаж соединителя осуществляется обжимкой или пайкой. Выбор способа зависит от типа применяемых проводов и требований к надёжности контакта. При обжимке обеспечивается высокая производительность сборки, а пайка даёт возможность работы с проводами, для которых обжимные наконечники не предусмотрены. В обоих случаях следует соблюдать требования к зачистке изоляции и не допускать повреждения токоведущих жил.

Левая резьба корпуса предотвращает ослабление соединения под действием вибрации и ударных нагрузок, что особенно важно для подвижных объектов и техники, работающей в условиях постоянной тряски. Розетка рассчитана на 500 циклов соединения-расчленения, чего достаточно для эксплуатации с периодическим обслуживанием и заменой блоков.

Условия эксплуатации и ресурс

Диапазон рабочих температур от минус 60 до плюс 100 °С позволяет использовать соединитель как в неотапливаемых отсеках, так и вблизи нагревающихся узлов. Всеклиматическое исполнение В1 подтверждает пригодность изделия для работы в различных климатических зонах без дополнительной защиты. Срок сохраняемости 15 лет свидетельствует о стойкости материалов корпуса и контактов к старению при хранении на складе.

Совокупность характеристик делает 2РМ33КПН20Г4В1 универсальным решением для ответственных электрических соединений, где недопустимы отказы, вызванные вибрацией, ударами, влагой или температурными перепадами.
