Назначение соединителя 2РМ33КПН20Г1В1

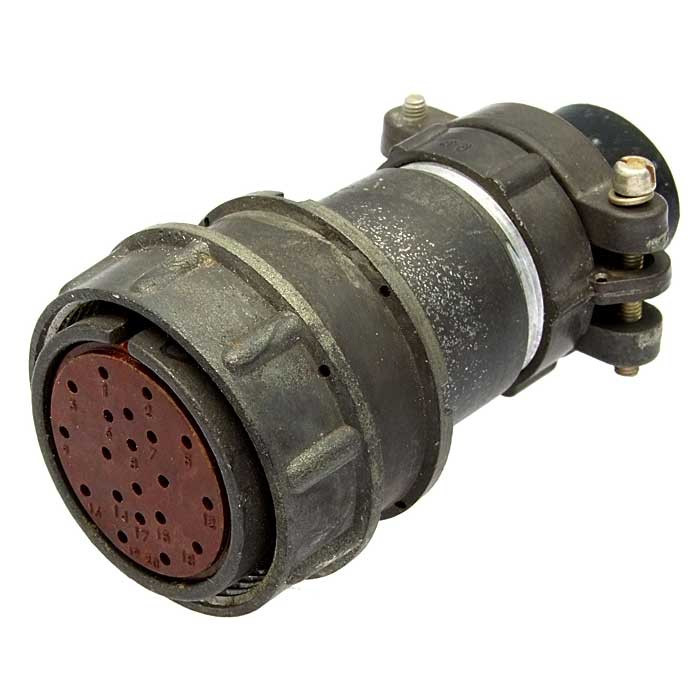

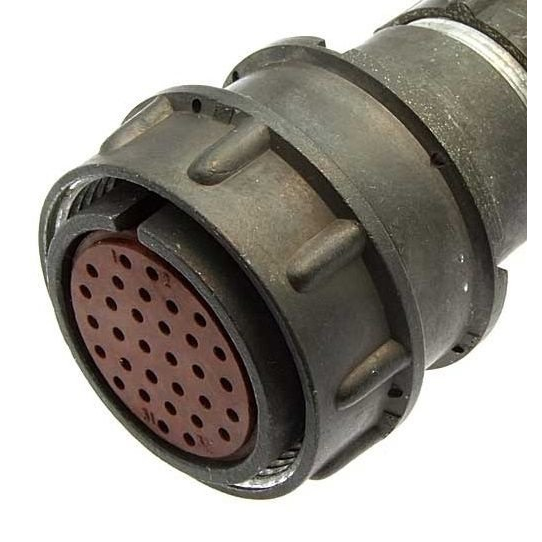

2РМ33КПН20Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ3 и представляет собой кабельную розетку с прямым патрубком и гайкой для неэкранированного кабеля. Контакты соединителя покрыты серебром.

Основное назначение изделия — коммутация электрических цепей в составе радиоэлектронных и радиотехнических устройств, где требуется надёжное механическое и электрическое соединение кабеля с аппаратурой. Благодаря негерметичному исполнению соединитель предназначен для внутреннего монтажа в аппаратуре, то есть для применения внутри корпусов, блоков и стоек, защищённых от прямого воздействия влаги и агрессивной среды.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В (амплитудное значение). Токовая нагрузка на контакт составляет от 5 до 32 А в зависимости от диаметра контакта, который может находиться в пределах от 1,0 до 3,0 мм. Общее количество контактов — 20.

Изделие устойчиво к механическим воздействиям следующих видов:

• вибрация с частотой до 1000 Гц при ускорении 490 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 1000 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременный нагрев до плюс 150 градусов Цельсия. Сопротивление изоляции составляет не менее 1000 МОм.

Конструкция и монтаж

Сочленение соединителя резьбовое, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Поляризация одношпоночная — она исключает неправильное сочленение и гарантирует однозначную ориентацию ответной части. Контакты имеют цилиндрический тип и являются извлекаемыми, что упрощает монтаж, обслуживание и при необходимости замену отдельных контактов.

Метод монтажа контактов — обжимка, то есть присоединение проводников выполняется опрессовкой, что обеспечивает стабильное и надёжное электрическое соединение без пайки.

Условия эксплуатации и климатическое исполнение

Климатическое исполнение изделия — В (всеклиматическое). Это означает, что соединитель пригоден для эксплуатации в различных климатических зонах, однако с учётом негерметичного исполнения его применяют для внутреннего монтажа в аппаратуре. Сочетание расширенного температурного диапазона, высокой стойкости к вибрации и ударам, а также значительного сопротивления изоляции делает соединитель пригодным для ответственных применений в радиоэлектронной и радиотехнической аппаратуре.

Применение

Соединитель 2РМ33КПН20Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре для подключения неэкранированного кабеля к блокам, модулям и стойкам. Типовые условия использования — внутренний монтаж, где требуется соединение с числом цепей до 20 и токами на контакт от 5 до 32 А при рабочем напряжении до 700 В (амплитудное значение).

Благодаря обжимному монтажу контактов, извлекаемым контактам цилиндрического типа и резьбовому сочленению с одношпоночной поляризацией соединитель удобен как при сборке аппаратуры, так и при её обслуживании и ремонте. Изделие подходит для эксплуатации в широком диапазоне температур и при интенсивных механических нагрузках, что соответствует требованиям, предъявляемым к соединителям общего назначения в составе радиотехнических устройств.
