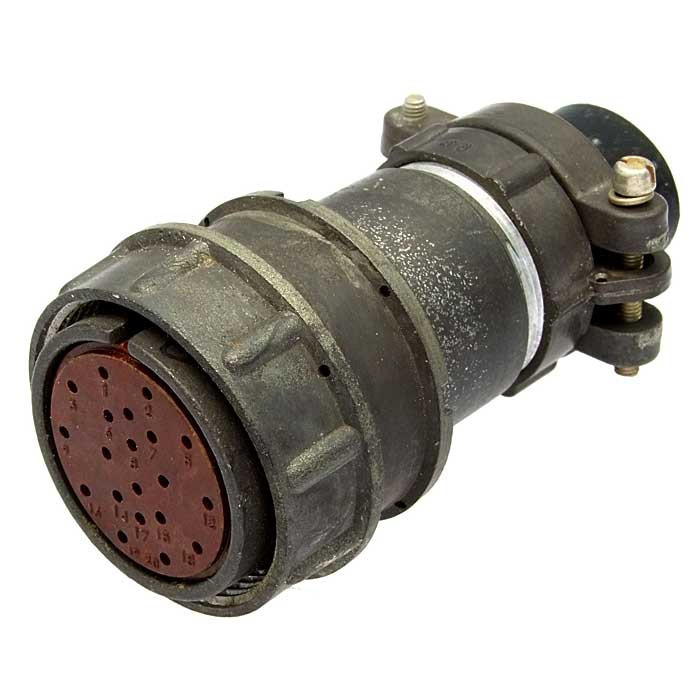

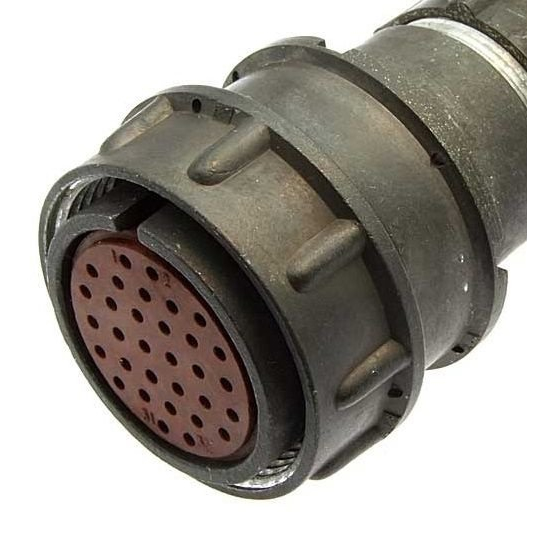

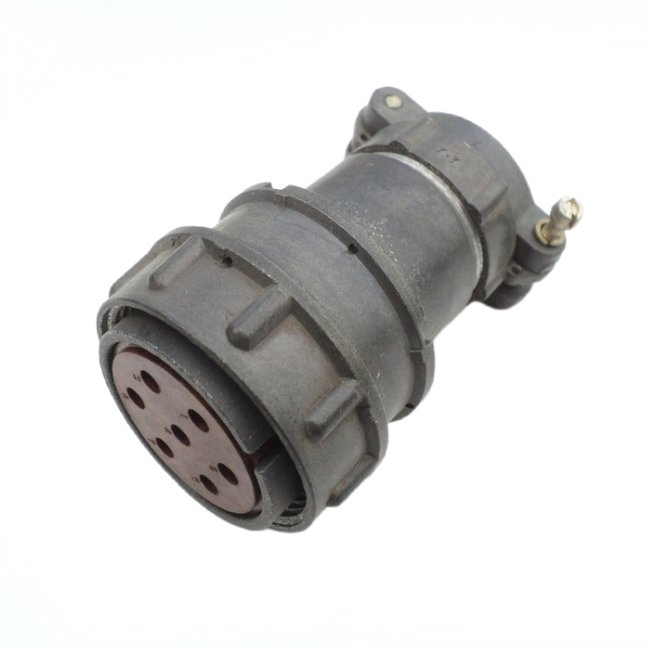

Назначение соединителя 2РМ33КПН20Г1А1

2РМ33КПН20Г1А1 — это электрический низкочастотный цилиндрический негерметичный соединитель, выполненный в виде кабельной розетки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к классу приборов общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение кабеля с ответной частью.

Конструкция предусматривает резьбовое соединение, что обеспечивает механическую фиксацию сочленённых частей и устойчивость к вибрационным нагрузкам. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением, однако климатическое исполнение В допускает эксплуатацию в широком диапазоне климатических факторов.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, указанные в описании изделия. Иные значения, не подтверждённые данными каталога, не приводятся.

• Условный размер корпуса — 33.
• Число контактов — 20.
• Тип контактов — цилиндрические, извлекаемые.
• Покрытие контактов — золото, индекс А.
• Метод монтажа — обжимка.
• Климатическое исполнение — В, всеклиматическое.
• Виброустойчивость — в диапазоне частот от 1 до 1000 Гц.
• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — зависит от сечения применяемого провода.
• Частотный диапазон рабочих цепей — до 3 МГц.
• Тип соединения — резьбовое.

Расшифровка обозначения 2РМ33КПН20Г1А1

Структура обозначения позволяет определить исполнение соединителя без обращения к дополнительной документации. Разберём его по элементам.

1. 2РМ — серия соединителя.
2. 33 — условный размер корпуса.
3. КПН — кабельная розетка печатного монтажа неэкранированная.
4. 20 — число контактов.
5. Г1 — прямой патрубок.
6. А — покрытие контактов золотом.
7. 1 — цилиндрический контакт.

Таким образом, маркировка 2РМ33КПН20Г1А1 однозначно описывает серию, размер корпуса, тип корпуса, количество контактов, вид патрубка, покрытие и форму контактов.

Применение и условия эксплуатации

Соединитель 2РМ33КПН20Г1А1 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он подходит для построения электрических цепей постоянного и переменного тока с частотой до 3 МГц, где требуется разъёмное соединение с резьбовой фиксацией.

Благодаря климатическому исполнению В изделие рассчитано на эксплуатацию в различных климатических зонах. Устойчивость к вибрациям в диапазоне от 1 до 1000 Гц делает его пригодным для аппаратуры, подвергающейся механическим колебаниям в указанном диапазоне. Максимальное рабочее напряжение достигает 700 В, а допустимый ток на контакт определяется сечением применяемого провода, поэтому при монтаже следует учитывать этот параметр.

Контакты выполнены извлекаемыми и цилиндрическими, что упрощает обслуживание и замену отдельных элементов. Монтаж производится методом обжимки, что обеспечивает надёжное механическое и электрическое соединение провода с контактом. Покрытие контактов золотом снижает переходное сопротивление и повышает стабильность работы в слаботочных и сигнальных цепях.

Краткие технические сведения

Артикул изделия — 770. Категория — 2РМ3. Производитель в предоставленных данных не указан. Заполненные характеристики VirtueMart отсутствуют, поэтому в карточке товара рекомендуется опираться на приведённые выше подтверждённые параметры.
