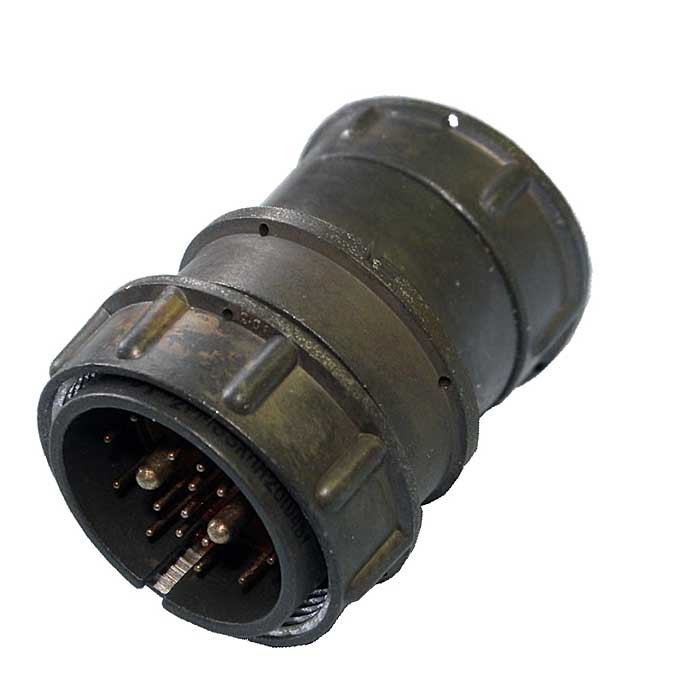

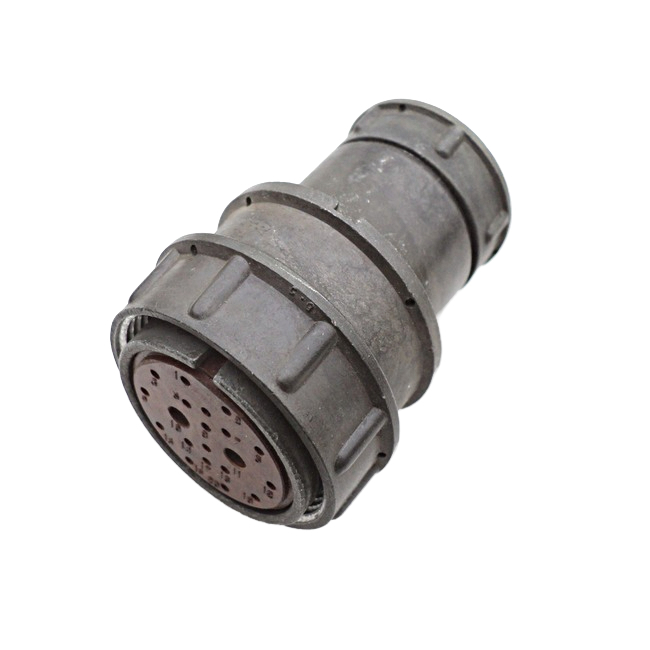

2РМ33КПЭ20Ш4В1 Элекон

Цена:

650 ₽

Производитель: Элекон

Технические характеристики

2РМ33КПЭ20Ш4В1 — это кабельная вилка производства Элекон с прямым патрубком и гайкой для экранированного кабеля, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного токов частотой до 3 МГц.

Она имеет серебряное покрытие контактов (индекс "В ") и теплостойкость до +100°C (индекс "1 "), а также одношпоночную поляризацию корпусов с резьбовым соединением.

Соединитель рассчитан на токовую нагрузку: 6 А для контактов диаметром 1 мм и 36 А для контактов диаметром 3 мм, с максимальной суммарной нагрузкой 110 А. Максимальное рабочее напряжение достигает 700 В, сопротивление контактов — не более 5 мОм (1 мм) и 0,8 мОм (3 мм), а сопротивление изоляции — не менее 5000 МОм.

Работает при температурах от -60°C до +100°C (смена до +180°C), повышенной влажности до 98% при +25°C, вибрации до 490 м/с² (1–5000 Гц) и механических ударах до 5000 м/с². Обеспечивает 500 сочленений-расчленений, наработку 5000 часов и срок сохраняемости 15 лет в климатическом исполнении УХЛ2.1.

Описание

Назначение соединителя

2РМ33КПЭ20Ш4В1 производства завода «Элекон» — это кабельная вилка с прямым патрубком и гайкой для экранированного кабеля. Соединитель предназначен для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Тип 2РМ33 относится к серии 2РМ3, изделие применяется в составе кабельных сборок и жгутов, где требуется надежное разъемное соединение с экранированием кабеля.

Корпус вилки имеет одношпоночную поляризацию, что исключает неправильное сочленение с ответной частью, а соединение выполняется резьбовой гайкой. Такое исполнение обеспечивает механическую фиксацию и стабильный электрический контакт в условиях вибрации и ударных нагрузок.

Подтвержденные технические особенности

Контакты соединителя имеют серебряное покрытие — это обозначено индексом «В» в маркировке. Индекс «1» указывает на теплостойкость изделия до +100 градусов Цельсия. Вилка оснащена прямым патрубком и гайкой для экранированного кабеля, что позволяет выполнять монтаж с обеспечением экранирующего контура.

Электрические и эксплуатационные параметры изделия:

токовая нагрузка 6 А для контактов диаметром 1 мм и 36 А для контактов диаметром 3 мм;
максимальная суммарная токовая нагрузка 110 А;
максимальное рабочее напряжение до 700 В;
сопротивление контактов не более 5 мОм для контактов диаметром 1 мм и не более 0,8 мОм для контактов диаметром 3 мм;
сопротивление изоляции не менее 5000 МОм;
диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия, кратковременно допускается смена до плюс 180 градусов Цельсия;
повышенная влажность до 98 процентов при температуре плюс 25 градусов Цельсия;
вибрация до 490 метров на секунду в квадрате в диапазоне от 1 до 5000 герц;
механические удары до 5000 метров на секунду в квадрате;
ресурс сочленений-расчленений — 500 циклов;
наработка — 5000 часов;
срок сохраняемости — 15 лет;
климатическое исполнение УХЛ2.1.

Применение и условия эксплуатации

Вилка 2РМ33КПЭ20Ш4В1 применяется для монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Внутренний объемный монтаж подразумевает установку соединителя в составе аппаратуры, блоков и кабельных сборок, где необходимо соединять экранированный кабель с ответным приборным разъемом.

Сочетание серебряного покрытия контактов, теплостойкости до плюс 100 градусов Цельсия и исполнения УХЛ2.1 делает изделие пригодным для работы в условиях повышенной влажности, вибрации и механических ударов. Наличие гайки для экранированного кабеля и одношпоночной поляризации корпуса упрощает правильную сборку и повышает надежность соединения.

Заявленные характеристики подтверждаются маркировкой «В1» и конструктивным исполнением с прямым патрубком. Изделие рассчитано на длительную эксплуатацию с ресурсом 500 сочленений-расчленений и наработкой 5000 часов, что соответствует применению в составе ответственных электрических цепей.
