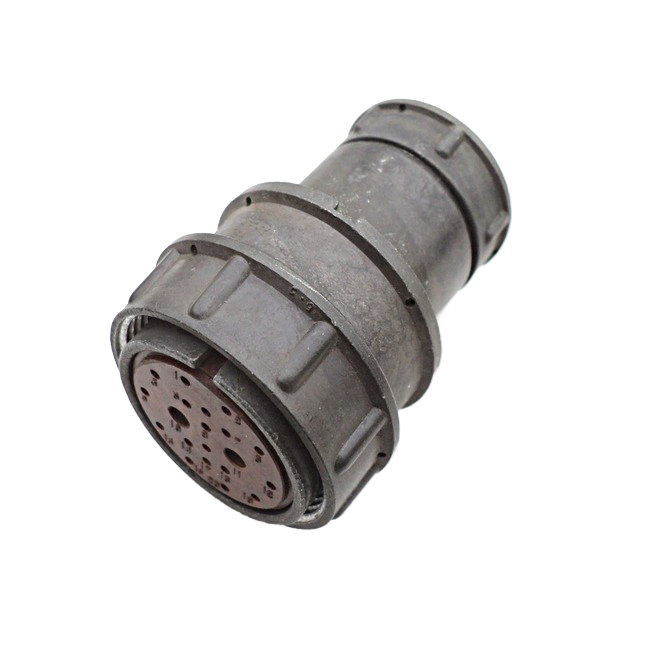

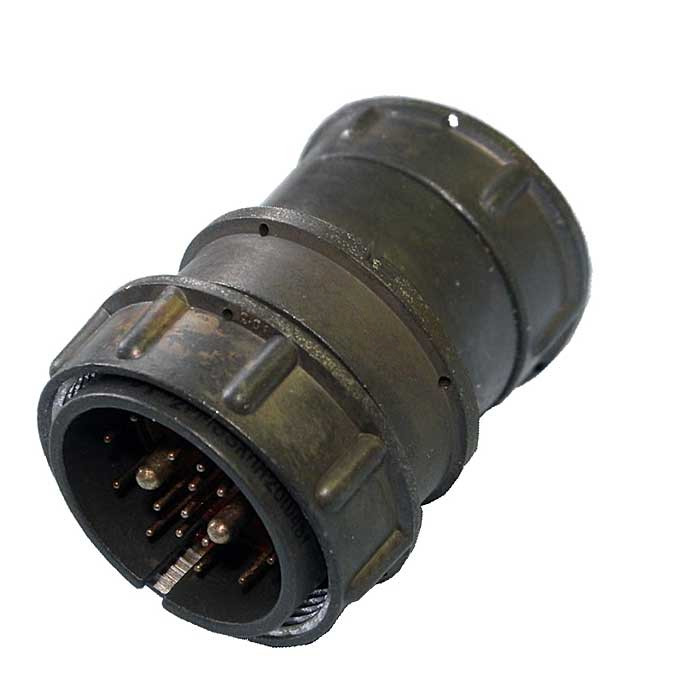

Назначение соединителя 2РМ33КПЭ20Ш4В1 «5»

2РМ33КПЭ20Ш4В1 «5» — это кабельная вилка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических соединений внутри узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Конструкция вилки включает прямой патрубок и гайку для экранированного кабеля, что позволяет использовать её при внутреннем объёмном монтаже. Соединители серии 2РМ построены по принципу «вилка — розетка»: вилка является одной из двух ответных частей разъёма и может выполняться как в кабельном, так и в блочном исполнении. Данный экземпляр относится к кабельным соединителям.

Обозначение и расшифровка маркировки

Маркировка 2РМ33КПЭ20Ш4В1 построена по стандартной схеме обозначения соединителей серии 2РМ и содержит следующие сведения:

• 2РМ — тип соединителя;
• 33 — условный размер корпуса;
• К — кабельный вид корпуса;
• П — прямой вид патрубка;
• Э — гайка патрубка для экранированного кабеля;
• 20 — количество контактов;
• Ш — часть соединителя: вилка;
• 4 — сочетание контактов диаметром 1 мм и 3 мм;
• В — покрытие контактов: серебро;
• 1 — теплостойкость до плюс 100 градусов Цельсия;
• «5» — приёмка по соответствующей категории качества.

Электрические характеристики

Вилка рассчитана на токовую нагрузку, зависящую от диаметра контакта. Для одиночного контакта диаметром 1 мм допустимый ток составляет 6 ампер, для контакта диаметром 3 мм — 36 ампер. Максимальная суммарная нагрузка на соединитель достигает 110 ампер.

Максимальное рабочее напряжение также различается по группам контактов. Для контактов диаметром 1 мм оно составляет 560 вольт и 700 вольт, для контактов диаметром 3 мм — 560 вольт. Максимальное испытательное напряжение для контактов диаметром 1 мм равно 1850 вольт и 2300 вольт, для контактов диаметром 3 мм — 1850 вольт.

Механические и климатические характеристики

Изделие устойчиво к механическим ударам: многократного действия — с ускорением до 1000 метров на секунду в квадрате, одиночного действия — до 5000 метров на секунду в квадрате. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Рабочая температура эксплуатации лежит в диапазоне от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Атмосферное давление, при котором сохраняется работоспособность, — от 133,32 паскаля до 506 килопаскалей.

Применение и особенности монтажа

1. Коммутация цепей постоянного и переменного тока с частотой до 3 МГц.
2. Объёмный внутренний монтаж в блоках и узлах радиоэлектронной аппаратуры.
3. Соединение с ответной частью — розеткой соответствующего типоразмера серии 2РМ.
4. Использование с экранированным кабелем благодаря гайке в конструкции патрубка.

Сочетание контактов двух диаметров — 1 мм и 3 мм — позволяет одновременно передавать как слаботочные сигнальные цепи, так и цепи с повышенной токовой нагрузкой, что делает вилку универсальным решением для аппаратуры специального и общего назначения.
