2РМ33КПЭ20Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре.

Описание

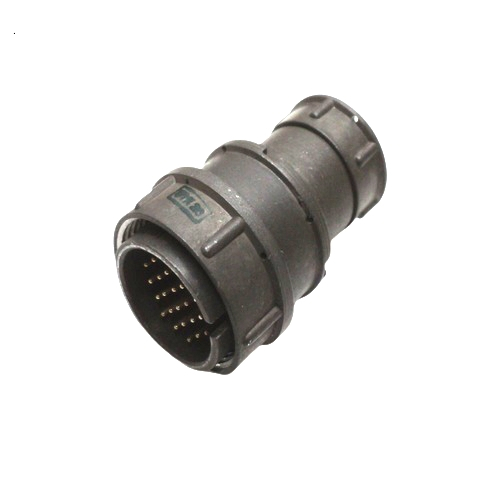

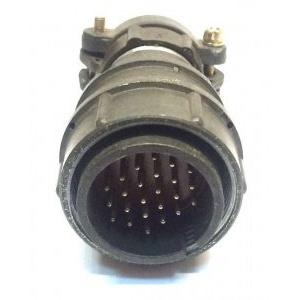

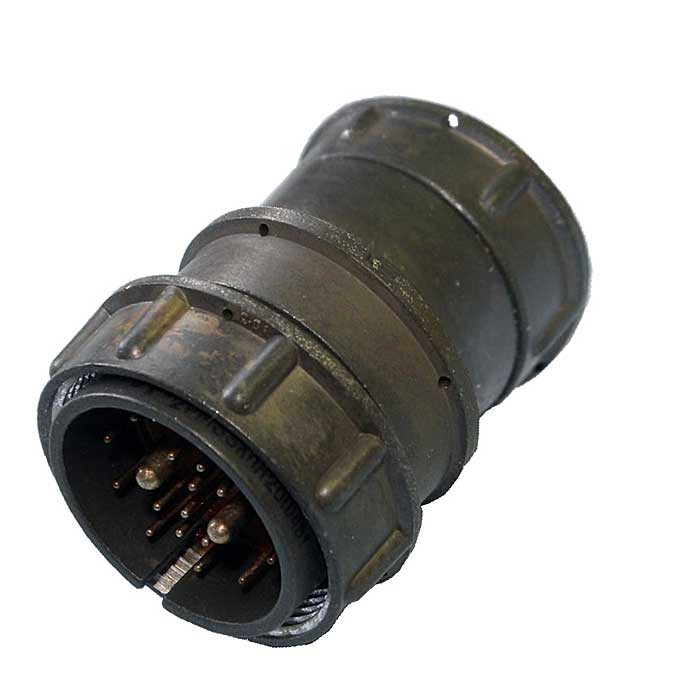

Это кабельная вилка с прямым патрубком и гайкой для экранированного кабеля, предназначенная для блочного соединения с негерметичными розетками. Сочленение резьбовое с одношпоночной поляризацией корпусов, метод монтажа — обжимка, контакты извлекаемые.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В (амплитудное), токовую нагрузку на контакт от 5 до 32 А в зависимости от диаметра (∅1,0–3,0 мм), сопротивление изоляции не менее 1000 МОм.
Рабочая температура от -60 до +100 °C (смена до +150 °C), выдерживает вибрацию (1–1000 Гц, до 490 м/с²), одиночные удары до 2000 м/с² и многократные до 1000 м/с².
Климатическое исполнение В (всеклиматическое по некоторым данным), покрытие контактов — серебро (индекс В1).

Область применения

Используется в электрических цепях постоянного и переменного тока (до 3 МГц), в приборах с кабельным подключением, включая условия повышенной влажности, низкого давления (до 133 Па) и механических нагрузок.
Количество контактов — 20, диаметр корпуса D1=33 мм. ​
