Назначение соединителя 2РМ33КПЭ20Ш1В1

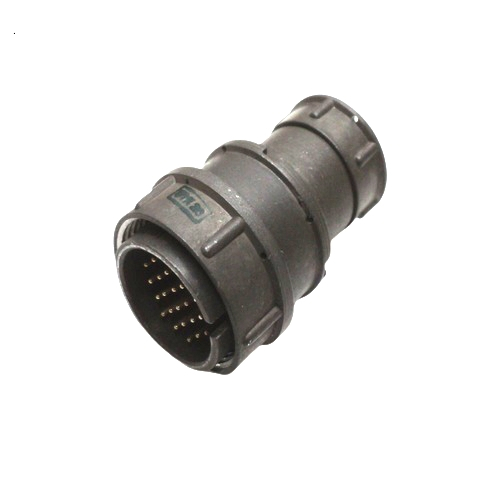

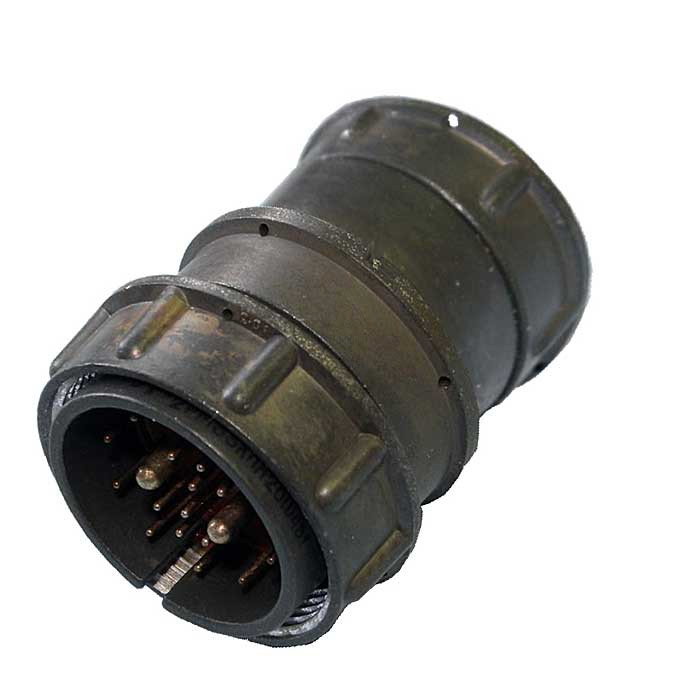

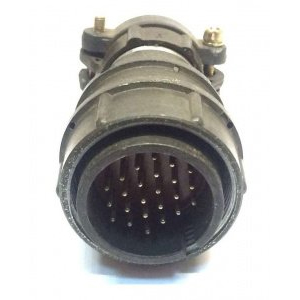

2РМ33КПЭ20Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель производства компании Элекон. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединения. Соединитель применяется для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц и относится к категории 2РМ3.

Конструкция предусматривает кабельный корпус с прямым патрубком и гайкой для экранированного кабеля, что делает изделие пригодным для монтажа в составе кабельных сборок, где требуется защита от внешних электромагнитных помех и механическая фиксация экрана кабеля.

Подтверждённые особенности и технические параметры

Соединитель имеет 20 контактов и цилиндрический вид исполнения. Покрытие контактов — серебро. Сочленение выполняется резьбовым способом, поляризация — одношпоночная, что исключает неправильное соединение ответных частей. Монтаж производится методом обжимки с извлекаемыми контактами, что упрощает сборку и обслуживание кабельных сборок.

Электрические характеристики

• Максимальное рабочее напряжение — до 560–700 В (амплитудное значение).
• Токовая нагрузка на контакт: 5–8 А для контакта диаметром 1,0 мм, до 32 А для контакта диаметром 3,0 мм.
• Сопротивление контакта — от 0,8 до 5,0 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Рабочий диапазон частот — до 3 МГц для цепей постоянного и переменного тока.

Условия эксплуатации и механическая стойкость

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременное воздействие температуры до плюс 150 градусов Цельсия при смене температур.
• Вибрация с частотой от 1 до 1000 Гц и ускорением до 490 метров на секунду в квадрате (50 g).
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g).
• Многократные удары с ускорением до 1000 метров на секунду в квадрате (100 g).
• Линейные нагрузки с ускорением до 2000 метров на секунду в квадрате (200 g).
• Сочленение обеспечивает не менее 500 циклов.

Применение и область использования

Соединитель 2РМ33КПЭ20Ш1В1 востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное универсальное соединение при повышенных механических и климатических нагрузках. Благодаря негерметичному исполнению изделие ориентировано на применение внутри блоков, стоек и кабельных сборок, защищённых от прямого воздействия влаги.

Извлекаемые контакты и обжимной монтаж позволяют использовать соединитель в условиях серийного производства и при ремонте аппаратуры, когда важна оперативность замены контактной группы без пайки. Резьбовое сочленение и одношпоночная поляризация обеспечивают стабильное механическое соединение и правильную ориентацию ответных частей при каждом подключении.

Совокупность параметров по вибро- и ударопрочности, а также широкий температурный диапазон делают данный соединитель пригодным для аппаратуры, работающей в жёстких условиях эксплуатации, где предъявляются повышенные требования к сохраняемости электрических характеристик на протяжении не менее 500 циклов сочленения.
