Назначение соединителя 2РМ33КПЭ20Ш1В1

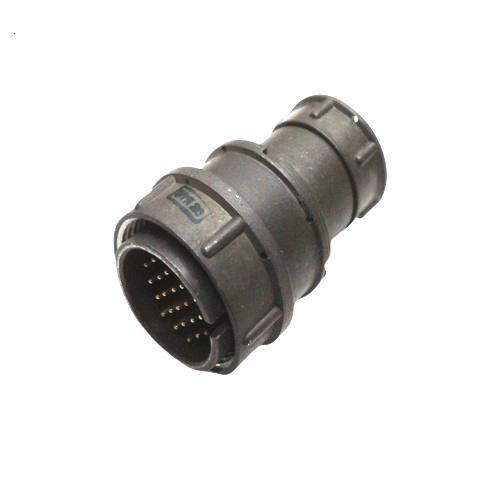

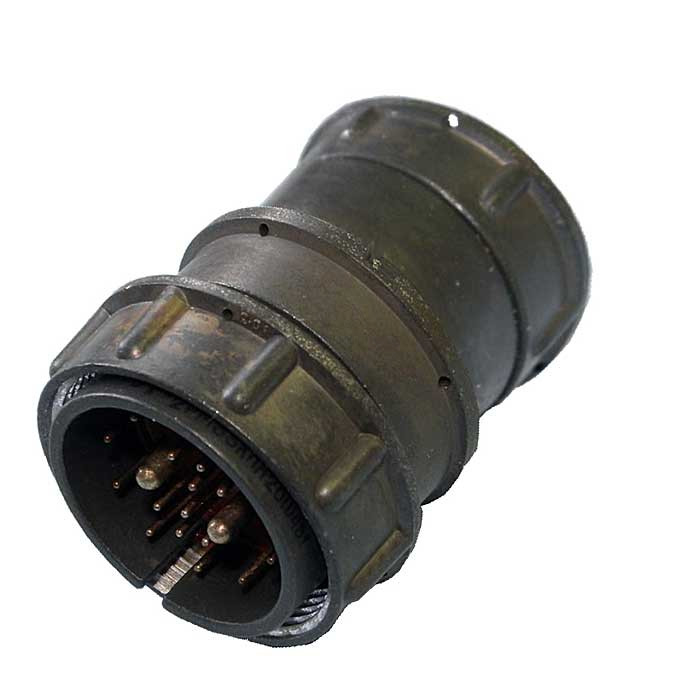

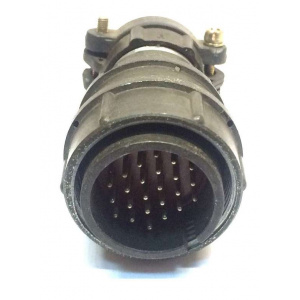

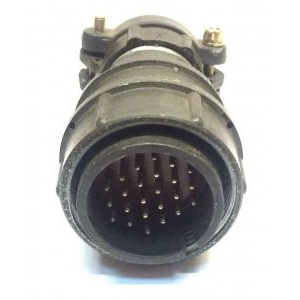

2РМ33КПЭ20Ш1В1 — кабельная вилка из серии соединителей типа 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединители этого типа широко применяются в радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение кабеля с блоком или узлом.

Вилка рассчитана на работу в составе экранированных кабельных линий: конструкция патрубка и гайки предусматривает крепление экранированного кабеля, что важно для защиты передаваемых сигналов от помех. Резьбовое сочленение обеспечивает механическую прочность и стабильность электрического контакта при эксплуатационных нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведены подтверждённые характеристики, следующие из обозначения и описания.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 33.
• Вид корпуса: кабельный (К).
• Вид патрубка: прямой (П).
• Вид гайки патрубка: для экранированного кабеля (Э).
• Количество контактов: 20.
• Часть соединителя: вилка (Ш).
• Обозначение сочетания контактов: все контакты диаметром 1 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: до 100 градусов Цельсия.

Таким образом, 2РМ33КПЭ20Ш1В1 — это кабельная вилка с прямым патрубком под экранированный кабель, оснащённая двадцатью контактами диаметром 1 мм с серебряным покрытием.

Технические и эксплуатационные характеристики

Электрические и механические параметры соединителя определяют области его применения и допустимые режимы работы.

• Токовая нагрузка: до 6 А на одиночный контакт; максимальная суммарная нагрузка — 100 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Максимальное испытательное напряжение: в нормальных условиях — 1850 В и 2300 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Вибрационная стойкость: диапазон частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.
• Механический удар: пиковое ускорение до 1000 метров на секунду в квадрате при многократном действии и до 5000 метров на секунду в квадрате при одиночном действии.
• Климатическое исполнение: УХЛ2.1 — умеренный и холодный климат.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают минимальные потери сигнала и электрическую безопасность цепей. Устойчивость к вибрациям и ударам делает соединитель пригодным для аппаратуры, работающей в условиях повышенных механических нагрузок.

Применение

Соединители 2РМ33КПЭ20Ш1В1 применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными кабелями и обеспечивают надёжное резьбовое сочленение ответных частей.

Благодаря климатическому исполнению УХЛ2.1 и широкому температурному диапазону изделие может использоваться в составе оборудования, эксплуатируемого в умеренном и холодном климате. Серебряное покрытие контактов и стабильные электрические параметры позволяют применять вилку в цепях передачи сигналов и питания с частотой до 3 МГц.

При монтаже следует учитывать суммарную токовую нагрузку на соединитель и не превышать указанные рабочие напряжения. Для сохранения заявленных характеристик важно обеспечивать правильное сочленение и надёжное крепление экранированного кабеля в патрубке.
