Назначение разъёма 2РМ33КПЭ20Г4В1В

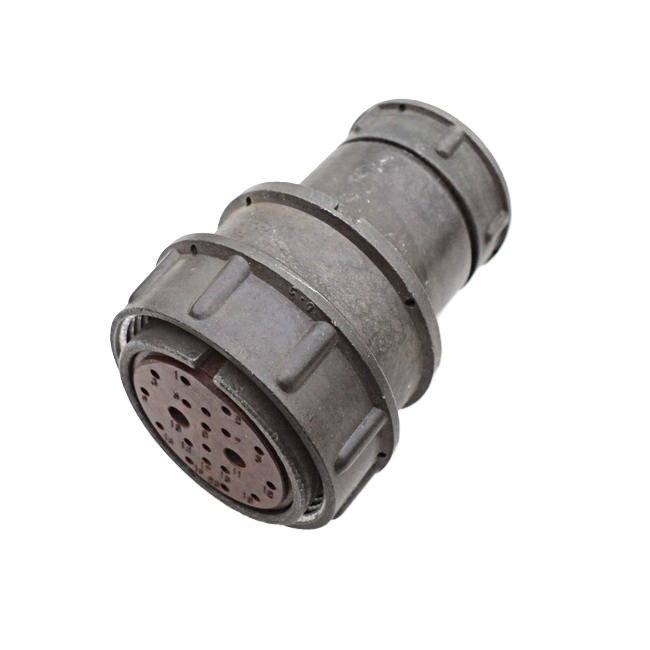

Разъём 2РМ33КПЭ20Г4В1В относится к серии 2РМ — цилиндрическим низкочастотным соединителям, предназначенным для электрического соединения цепей в составе кабельных сборок и блоков аппаратуры. Модель представляет собой кабельную розетку с прямым патрубком и гайкой под экранированный кабель. Такое исполнение применяется там, где требуется надёжная механическая фиксация ответной части и защита линии от внешних помех за счёт подключения экрана кабеля к корпусу разъёма.

Артикул позиции — 785, категория — 2РМ3. Производитель в данных о товаре не указан. Разъём востребован в промышленной и специальной аппаратуре, где важны стойкость к вибрации, широкий температурный диапазон и стабильность контактного сопротивления при многократных сочленениях.

Расшифровка обозначения

Маркировка 2РМ33КПЭ20Г4В1В построена по принятой для серии 2РМ схеме и содержит следующие сведения:

• 2РМ — тип соединителя, цилиндрический низкочастотный разъём серии 2РМ.
• 33 — условный размер корпуса, 33 мм.
• К — кабельный вид корпуса.
• П — прямой вид патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 20 — количество контактов, 20 штук.
• Г — часть соединителя: розетка.
• 4 — сочетание контактов.
• В — покрытие контактов, серебро.
• 1В — конструктивное исполнение в составе обозначения.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 7 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений и расчленений — 500.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.

Вид контакта — цилиндрический, покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление.

Материалы и конструкция

Корпус разъёма изготовлен из специального алюминиевого сплава АЛ-11, а изолятор — из пресс-материала АГ-4. Такое сочетание материалов даёт лёгкую и прочную конструкцию, стойкую к механическим нагрузкам в условиях эксплуатации. Прямой патрубок с гайкой для экранированного кабеля позволяет выполнить заделку кабеля с подключением оплётки к корпусу разъёма, что снижает влияние наводок на полезный сигнал.

Применение и совместимость

Разъём применяется в составе кабельных линий и блоков промышленной, измерительной и специальной аппаратуры. Розетка кабельного исполнения устанавливается на кабеле и образует разъёмное соединение с ответной частью. При выборе ответной части важно учитывать тип соединения: кабельная розетка должна соединяться с блочной вилкой и наоборот — то есть прямое сочленение двух одинаковых частей не предусмотрено.

Двадцать контактов с сочетанием 4 позволяют коммутировать несколько независимых цепей в одном корпусе, что сокращает число отдельных соединений и упрощает монтаж. Серебряное покрытие контактов и цилиндрическая форма рабочих поверхностей обеспечивают надёжный электрический контакт при вибрации и перепадах температуры. Заявленный ресурс в 500 сочленений и минимальная наработка 5000 часов позволяют использовать разъём в узлах, рассчитанных на длительный срок службы, а срок сохраняемости 25 лет упрощает складское хранение и комплектацию изделий.

Приёмочные сведения

Для товара указана приёмка «5». Это означает, что изделие относится к категории с повышенными требованиями к качеству и проходит соответствующий контроль при выпуске. Такой разъём выбирают для ответственных применений, где недопустимы отказы соединения.

Краткие итоги

1. 2РМ33КПЭ20Г4В1В — кабельная розетка серии 2РМ с корпусом 33 мм, 20 цилиндрическими контактами и серебряным покрытием.
2. Рабочее напряжение — до 560 В, ток — до 7 А, сопротивление изоляции — не менее 1000 МОм.
3. Диапазон температур — от минус 60 до плюс 100 градусов Цельсия, ресурс — 500 сочленений и не менее 5000 часов наработки, срок сохраняемости — 25 лет.
4. Корпус из сплава АЛ-11, изолятор из материала АГ-4, патрубок прямой под экранированный кабель.
5. Ответная часть подбирается с учётом правила «розетка — вилка» и вида исполнения.
