Назначение соединителя 2РМ33КПЭ20Г4В1

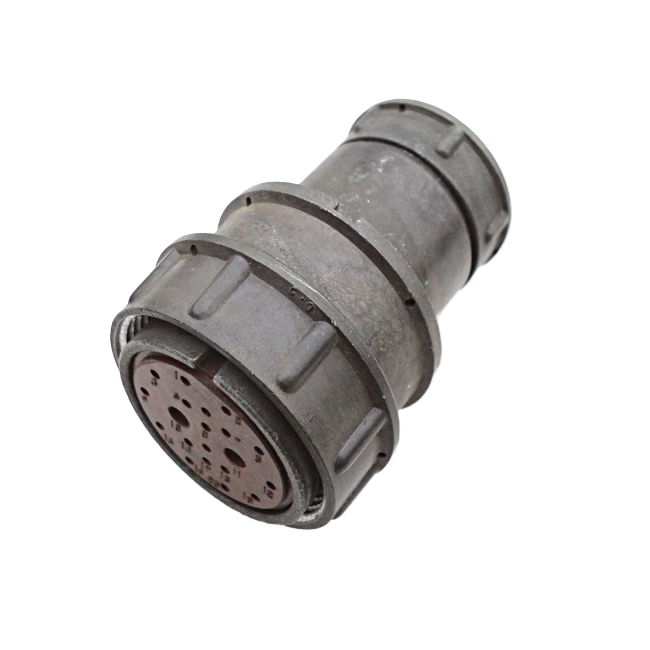

2РМ33КПЭ20Г4В1 — это кабельный цилиндрический электрический соединитель (разъём) производства предприятия «Элекон», относящийся к серии 2РМТ и 2РМДТ. Изделие предназначено для соединения кабельных линий в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединители данной серии применяют в промышленной и военной электронике, измерительных приборах, системах связи и других устройствах, где требуется надёжный механический и электрический контакт.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ33КПЭ20Г4В1 содержит полную информацию о конструкции изделия, поэтому её удобно рассматривать по составным частям.

• 2РМ — общая серия цилиндрических низкочастотных соединителей.
• 33 — условный размер корпуса.
• К — кабельное исполнение разъёма.
• П — прямой патрубок для подключения кабеля.
• Э — экранированный вариант исполнения.
• 20 — количество контактов, равное 20 штукам.
• Г — гайка для экранированного кабеля, тогда как обозначение Ш соответствовало бы штуцеру.
• 4 — конструктивное исполнение, то есть вариант конструкции корпуса и гайки.
• В1 — контакт с серебряным покрытием.

Таким образом, тип корпуса изделия — кабельный, приборный, при этом в данном обозначении реализовано именно кабельное исполнение. Вид патрубка — прямой, с гайкой для экранированного кабеля. Исполнение — всеклиматическое, негерметичное, без дополнительной герметизации.

Электрические параметры

Рабочее напряжение соединителя достигает 700 В переменного и постоянного тока, по отдельным источникам — 560 В. Ток на контакт для контактов диаметром около 1,0 мм составляет порядка 4–6 А, а более крупные контакты рассчитаны на повышенные токи — вплоть до примерно 36 А при увеличенном диаметре. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление.

Сочленение корпусов резьбовое, с одношпоночной поляризацией, которая предотвращает неправильное соединение частей разъёма. Ресурс по количеству циклов подключения и отключения составляет порядка 500 сочленений.

Условия эксплуатации

Рабочая температура среды — примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению. Благодаря этому соединитель подходит для эксплуатации в составе оборудования, работающего в широком диапазоне климатических условий.

Области применения

Благодаря сочетанию экранированного исполнения, серебряного покрытия контактов и всеклиматической стойкости 2РМ33КПЭ20Г4В1 применяется в тех случаях, когда требуется надёжное соединение кабельных линий с защитой от помех. Типовые области использования — промышленная и военная электроника, измерительные приборы, системы связи и другие устройства, где предъявляются повышенные требования к механическому и электрическому контакту.

Резьбовое сочленение с поляризацией исключает ошибки при подключении, а прямой патрубок с гайкой для экранированного кабеля упрощает монтаж экранированных линий. Изделие выпускается производителем «Элекон» и поставляется под артикулом 784 в категории 2РМ3.
