Назначение разъёма 2РМ33КПЭ20Г4В1

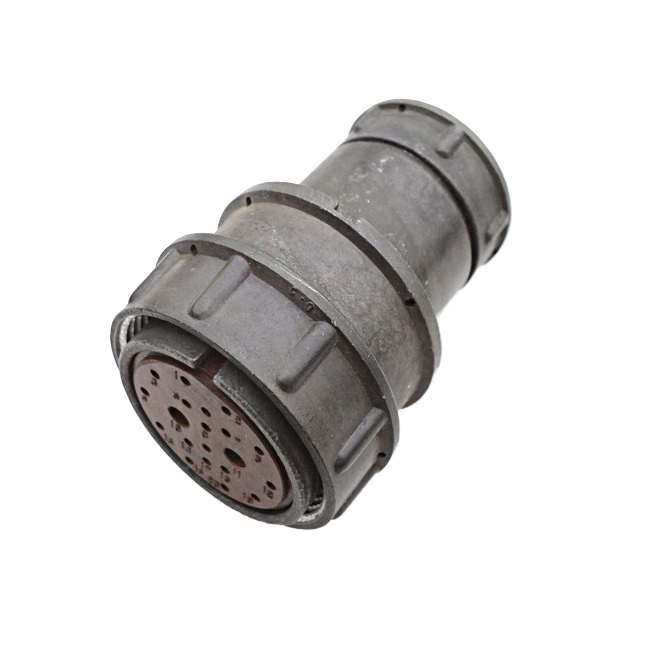

2РМ33КПЭ20Г4В1 — это кабельная розетка серии 2РМ, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения, а также работа в широком диапазоне температур и при повышенной влажности.

Конструкция корпуса — кабельная, с прямым патрубком и гайкой для экранированного кабеля. Это позволяет подключать экранированные кабельные линии и обеспечивать защиту передаваемого сигнала от внешних помех, что важно для цепей с частотами до 3 МГц.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических соединениях.

• Максимальное рабочее напряжение: до 560 В для контактов диаметром 1 мм и 3 мм.
• Токовая нагрузка: до 6 А для контактов диаметром 1 мм и до 36 А для контактов диаметром 3 мм.
• Максимальная суммарная нагрузка на соединитель: 110 А.
• Количество контактов: 20.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 0,8 мОм для контактов диаметром 3 мм.
• Усилие расчленения: не более 245,1 Н (25 кгс).
• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: до 500 раз.
• Срок сохраняемости: минимум 15 лет.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Расшифровка условного обозначения

Маркировка 2РМ33КПЭ20Г4В1 построена по стандартной схеме и содержит полную информацию о типе и исполнении соединителя.

1. 2РМ — тип соединителя.
2. 33 — условный размер корпуса.
3. К — кабельный тип корпуса.
4. П — прямой патрубок.
5. Э — гайка для экранированного кабеля.
6. 20 — количество контактов.
7. Г — розетка.
8. 4 — сочетание контактов диаметром 1 мм и 3 мм.
9. В — серебряное покрытие контактов.
10. 1 — теплостойкость до плюс 100 градусов Цельсия.

Особенности и применение

Сочетание контактов двух диаметров — 1 мм и 3 мм — делает розетку универсальной: через контакты диаметром 1 мм удобно передавать сигнальные цепи, а через контакты диаметром 3 мм — силовые цепи с повышенным током. Суммарная нагрузка на соединитель достигает 110 А, что позволяет использовать изделие в составе жгутов и кабельных сборок с несколькими нагруженными линиями.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, а стойкость к температуре от минус 60 до плюс 100 градусов Цельсия и срок сохраняемости не менее 15 лет делают разъём пригодным для эксплуатации в жёстких климатических условиях. Ресурс до 500 сочленений-расчленений и минимальная наработка 5000 часов подтверждают возможность регулярного обслуживания и перекоммутации без потери рабочих свойств.

Благодаря кабельному корпусу с прямым патрубком и гайкой для экранированного кабеля, 2РМ33КПЭ20Г4В1 применяется при внутреннем объёмном монтаже, в том числе в составе экранированных кабельных линий. Изделие подходит для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и рассчитано на работу в широком диапазоне температур и влажности.
