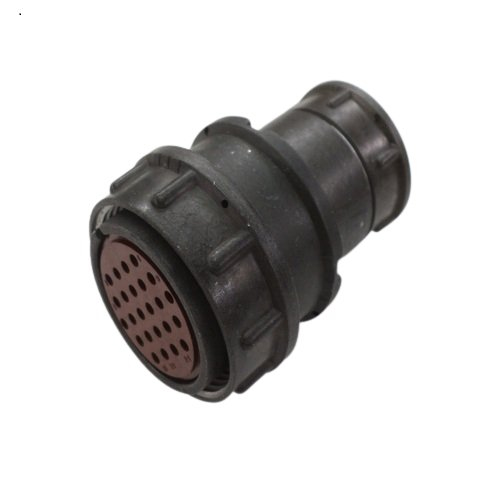

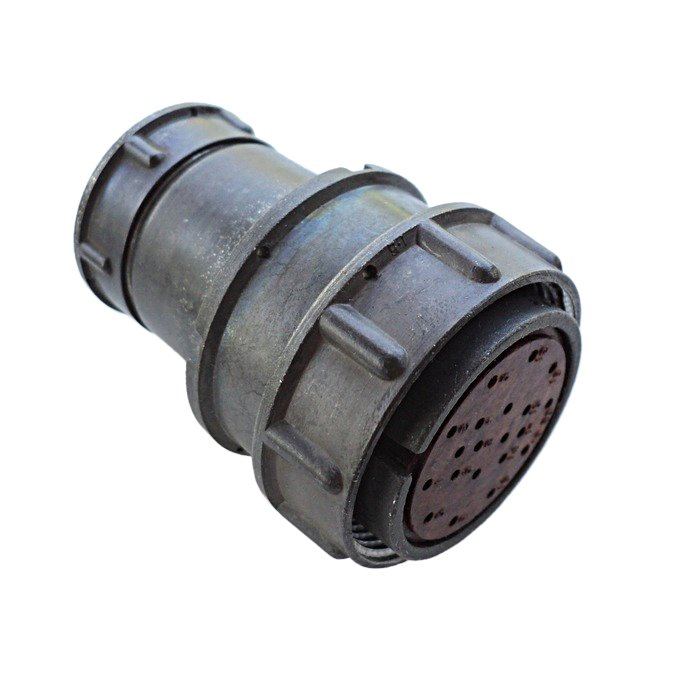

2РМ33КПЭ20Г1В1 «5» — это цилиндрический низкочастотный разъём (розетка кабельная) серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Конструкция включает 20 контактов диаметром 1 мм (гнёзд), выполненных из латуни ЛС59-1 с серебряным покрытием, корпус из алюминиевого сплава А-22 с оксидированием (серый цвет), изолятор из карболита (коричневый). Максимальное рабочее напряжение — 560–700 В, ток на контакт — до 6 А, сопротивление контактов — не более 5 мОм. Разъём имеет резьбовое сочленение (шаг M36х1,5), прямой патрубок с гайкой для экранированного кабеля, одношпоночную поляризацию и монтаж пайкой.

Условия эксплуатации

Работает в интервале температур от -60 до +100 °С (климатическое исполнение УХЛ 2.1), при влажности до 98% (+25 °С) и атмосферном давлении от 133,32×10⁻¹² Па до 506 кПа. Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ, удары до 500 g и линейное ускорение 2000 м/с².

Ресурс и надёжность

Минимальная наработка — 1000–5000 часов, ресурс по сочленениям-расчленениям — 500 циклов, срок сохраняемости — 15–25 лет. Сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850–2300 В. Маркировка «5» указывает на вид приёмки ВП/ПЗ по ТУ ГЕ0.364.126 (производство АО «Завод Элекон», 1976–1991 гг.).
