2РМ33КПЭ20Г1В1

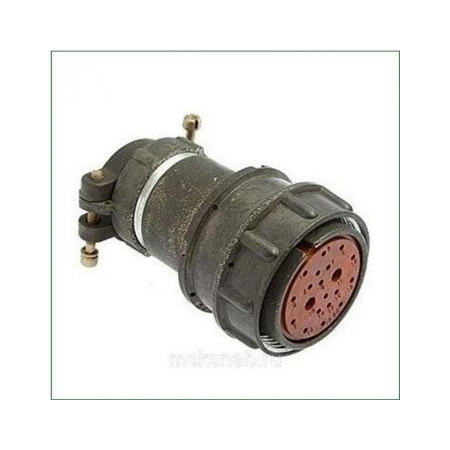

2РМ33КПЭ20Г1В1 — это цилиндрический низкочастотный разъём серии 2РМ, причём в данном исполнении это кабельная розетка с 20 контактами и размером корпуса 33. Он предназначен для работы в цепях постоянного и переменного тока, обычно до 3 МГц, и относится к негерметичным соединителям с резьбовым сочленением.

Что означает обозначение

Маркировка 2РМ33КПЭ20Г1В1 обычно читается как набор признаков конструкции. В ней есть указание на серию 2РМ, размер корпуса 33, кабельное исполнение, розеточную часть и 20 контактов. Буква "Э" указывает на исполнение для экранированного кабеля, а "Г1В1" относится к варианту исполнения по конструкции патрубка и контактной группы.

Основные характеристики

Для этого соединителя обычно указывают рабочее напряжение до 560 В, токовую нагрузку до 6–7 А на контакт и сопротивление изоляции не менее 1000–5000 МОм в зависимости от источника и исполнения. Рабочий диапазон температур чаще всего приводят от -60 до +100 °C, а число сочленений и расчленений — около 500.

Конструкция и применение

Соединители 2РМ применяют в промышленной аппаратуре, приборах, блоках питания, системах автоматики и другой технике, где нужен компактный и надёжный многоконтактный разъём. Для этой серии характерны резьбовое соединение, поляризация корпусов и возможность монтажа под пайку или обжим, в зависимости от исполнения.

На что обратить внимание

Если подбираете ответную часть, важно сверить не только число контактов, но и размер корпуса, тип сочленения и исполнение контактов, чтобы совместить розетку и вилку без несовпадения. Для экранированного кабеля нужно также учитывать исполнение патрубка и гайки под конкретный тип кабеля.
