Назначение соединителя 2РМ33КПЭ20Г1В1

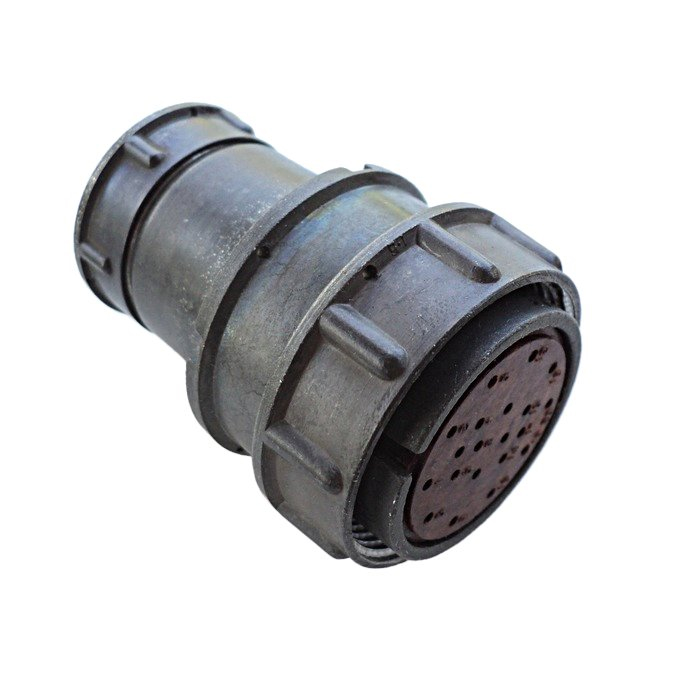

Розетка 2РМ33КПЭ20Г1В1 представляет собой кабельный соединитель низкочастотного негерметичного типа, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в различных узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основная задача данной розетки — обеспечение надёжного электрического соединения кабельных линий с ответными частями соединителей серии 2РМ. Благодаря резьбовому сочленению и одношпоночной поляризации корпусов достигается стабильный контакт и исключается неправильная стыковка. Розетка востребована в тех случаях, когда требуется повышенная механическая прочность, устойчивость к вибрациям и ударам, а также способность работать в условиях значительных температурных колебаний и высокой влажности.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для данной модели соединителя.

• Тип соединителя: 2РМ, низкочастотный, негерметичный.
• Количество контактов: 20.
• Максимальное рабочее напряжение: 560 В, при определённых условиях — до 700 В.
• Токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка на соединитель: 100 А.
• Сопротивление контактов: не более 5 мОм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Гарантийный срок хранения: 15 лет.

Указанные параметры определяют область применения розетки и позволяют использовать её в цепях с умеренными токами при сохранении низкого переходного сопротивления контактной пары.

Конструкция и особенности исполнения

Розетка имеет прямой патрубок и гайку для экранированного кабеля, что позволяет организовать подключение с защитой от внешних помех. Сочленение с ответной частью осуществляется посредством резьбового соединения, обеспечивающего надёжность и долговечность эксплуатации. Поляризация корпусов выполнена одношпоночной, что предотвращает ошибочное подключение.

Контакты розетки выполнены с покрытием из серебра, что способствует стабильности электрических параметров. Все контакты имеют диаметр 1 мм. Исполнение рассчитано на теплостойкость до плюс 100 градусов Цельсия.

Расшифровка условного обозначения

Структура обозначения 2РМ33КПЭ20Г1В1 раскрывает конструктивные и эксплуатационные особенности изделия.

1. 2РМ — тип соединителя.
2. 33 — условный размер корпуса.
3. К — кабельный тип корпуса.
4. П — прямой тип патрубка.
5. Э — гайка для экранированного кабеля.
6. 20 — количество контактов.
7. Г — обозначение части соединителя, а именно розетки.
8. 1 — обозначение сочетания контактов, все диаметром 1 мм.
9. В — покрытие контактов, серебро.
10. 1 — теплостойкость до плюс 100 градусов Цельсия.

Условия эксплуатации и применение

Розетка 2РМ33КПЭ20Г1В1 может эксплуатироваться при высокой влажности — до 98 процентов при температуре плюс 25 градусов Цельсия, а также при значительных температурных колебаниях в диапазоне от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к механическим воздействиям, включая удары и вибрации.

Благодаря совокупности характеристик данная розетка является надёжным решением для различных электрических подключений в условиях, требующих повышенной прочности и устойчивости к внешним воздействиям. Она подходит для использования в составе блоков и узлов радиоэлектронной аппаратуры, где необходимы низкочастотные соединения с экранированным кабелем, резьбовой фиксацией и стабильными параметрами контактной группы.
