Назначение разъема 2РМ33КПЭ20Г1В1

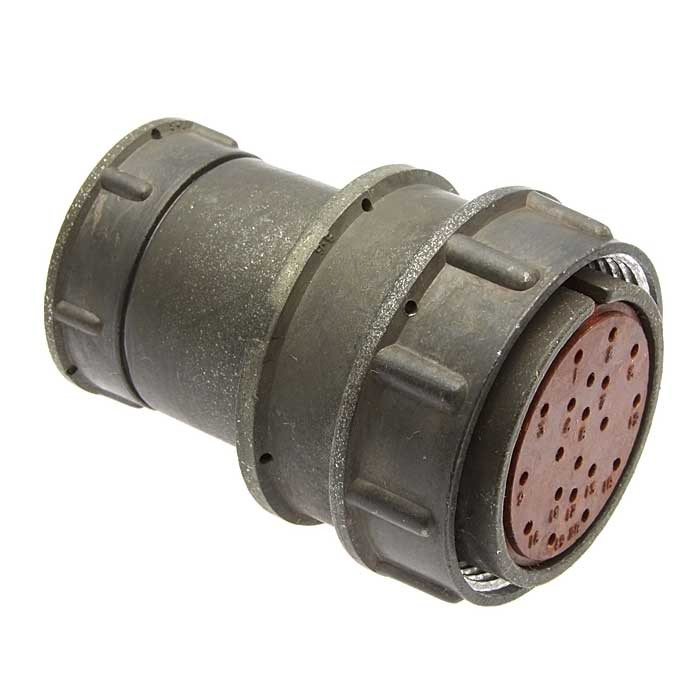

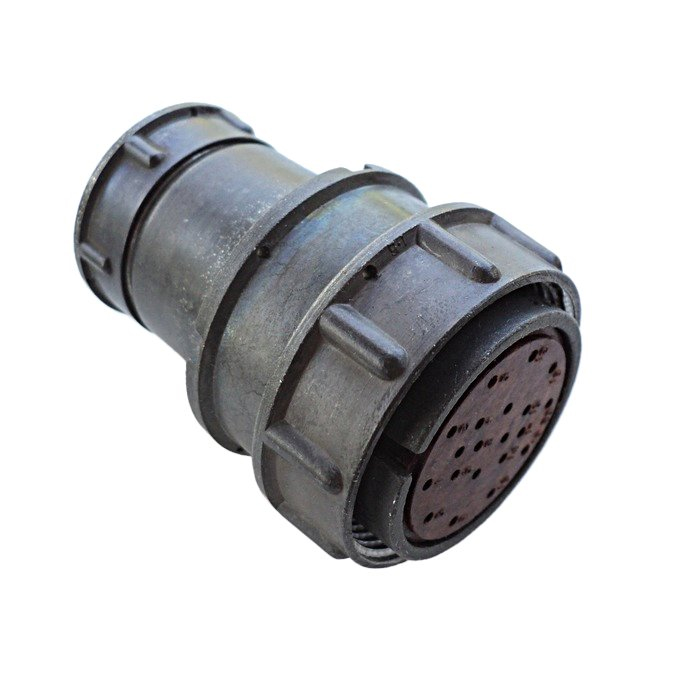

2РМ33КПЭ20Г1В1 — это кабельная розетка серии 2РМ, предназначенная для электрического соединения цепей в составе узлов и блоков радиоэлектронной аппаратуры. Разъем относится к классу цилиндрических низкочастотных соединителей и применяется там, где требуется надежная механическая фиксация и стабильный электрический контакт при воздействии внешних факторов.

Розетка выполнена в кабельном исполнении, то есть монтируется на кабель, а не на приборный корпус. Ответной частью для нее служит вилка соответствующего типоразмера серии 2РМ. Такое сочетание позволяет организовывать разъемные соединения, которые можно многократно сочленять и расчленять в процессе эксплуатации, обслуживания и ремонта аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка разъема построена по стандартной для серии 2РМ схеме и несет полную информацию о конструкции изделия. Ниже приведены подтвержденные особенности, заложенные в обозначение.

• 2РМ — тип цилиндрического низкочастотного разъема.
• 33 — условный размер корпуса, равный 33 мм.
• К — кабельный вид корпуса.
• П — прямой вид патрубка.
• Э — гайка патрубка для экранированного кабеля.
• 20 — количество контактов.
• Г — часть соединителя: розетка.
• 1 — диаметр контактов 1 мм.
• В — покрытие контактов: серебро.

Исполнение с гайкой для экранированного кабеля позволяет обеспечить надежный контакт оплетки кабеля с корпусом разъема, что важно для защиты цепей от электромагнитных помех. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при длительной эксплуатации.

Технические характеристики

Электрические и эксплуатационные параметры разъема 2РМ33КПЭ20Г1В1 подтверждаются следующими значениями.

• Максимальное рабочее напряжение — до 560 В или до 700 В в зависимости от условий эксплуатации.
• Токовая нагрузка — до 6 А на одиночный контакт, максимальная суммарная нагрузка — до 100 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 5 мОм.
• Количество сочленений и расчленений — до 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — до 25 лет.

Перечисленные параметры подтверждают пригодность изделия для продолжительной работы в составе ответственных электрических цепей, включая слаботочные сигнальные линии и цепи с умеренной токовой нагрузкой.

Условия эксплуатации

Разъем рассчитан на работу в жестких условиях внешней среды. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Теплостойкость изделия заявлена на уровне плюс 100 градусов Цельсия.

Допускается эксплуатация при повышенной относительной влажности: при температуре плюс 25 градусов Цельсия влажность может достигать 98 процентов. Кроме того, разъем устойчив к синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц, что характерно для аппаратуры, работающей на подвижных объектах и в условиях интенсивных механических воздействий.

Применение

Разъемы серии 2РМ применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Конкретно данное изделие как кабельная розетка используется для оконцевания кабельных линий и подключения их к приборным вилкам ответных частей.

Благодаря кабельному исполнению с прямым патрубком и гайкой для экранированного кабеля розетка удобна при монтаже жгутов и экранированных линий связи. Возможность выполнять до 500 циклов сочленения делает ее пригодной для оборудования, которое регулярно разбирается и собирается при техническом обслуживании.

Изделие может применяться как в составе промышленной и измерительной аппаратуры, так и в системах, где предъявляются повышенные требования к стойкости к температуре, влажности и вибрации.
