Назначение соединителя

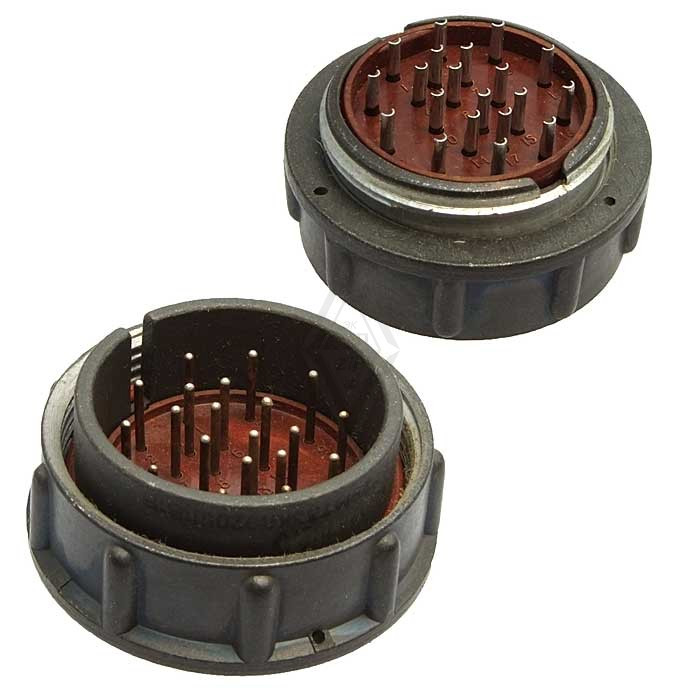

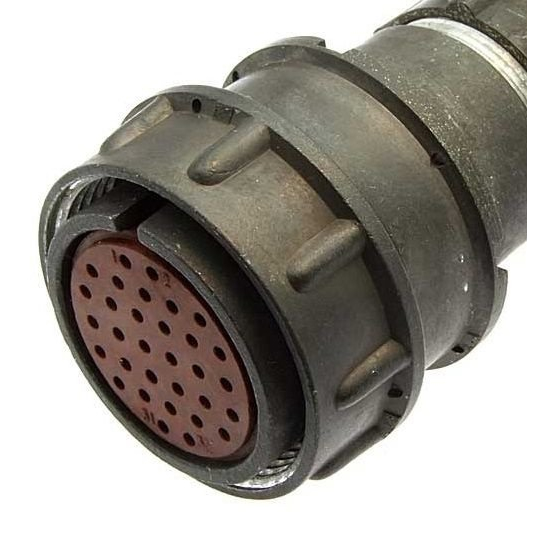

2РМ33К20Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ3 и применяется для коммутации электрических линий в составе кабельных сборок, приборов и оборудования, где требуется надёжное разъёмное соединение с большим числом контактов.

Соединитель имеет кабельный корпус, то есть предназначен для монтажа на кабель, и вилочный тип соединения. Такое исполнение позволяет подключать кабель к ответной части (розетке) и обеспечивать быстрое сочленение и расчленение без пайки в процессе эксплуатации.

Основные технические характеристики

• Тип соединения — вилка кабельная, негерметичная.
• Количество контактов — 20, диаметр каждого контакта 1 мм.
• Покрытие контактов — серебро.
• Теплостойкость — до 100 градусов Цельсия.
• Рабочее напряжение — до 700 В и до 560 В в зависимости от условий применения.
• Ток на контакт — 6 А, максимальная суммарная нагрузка — до 100 А.
• Сопротивление контакта — 0,005 Ом или 0,0008 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Диаметр корпуса D1 — 33 мм, D2 — 42 мм, максимальная длина — 27 мм.
• Сочленение резьбовое с одношпоночной поляризацией.

Указанные параметры определяют область применения соединителя: он подходит для цепей, где требуется передача сигнала или питания при умеренных токах и напряжениях, а также там, где важно стабильное переходное сопротивление контактов.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, при пониженном давлении, а также при вибрациях с амплитудой ускорения до 50 g и акустических шумах до 170 дБ.

Ресурс изделия составляет не менее 1000 часов наработки и не менее 500 циклов сочленений-расчленений. Гарантийный срок хранения — 15 лет. Исполнение — всеклиматическое, что позволяет применять соединитель в различных климатических зонах.

Применение и особенности конструкции

Благодаря кабельному исполнению и вилочному типу соединения 2РМ33К20Ш1В1 применяется в составе кабельных линий, соединительных шнуров и жгутов. Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию и правильное взаимное ориентирование частей соединителя, исключая ошибочное подключение.

Двадцать контактов диаметром 1 мм с серебряным покрытием позволяют коммутировать многожильные цепи, а допустимая суммарная нагрузка до 100 А даёт возможность использовать соединитель как для сигнальных, так и для силовых линий в пределах указанных параметров. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях прямого воздействия воды или агрессивных сред под давлением, однако всеклиматическое исполнение и стойкость к влажности, вибрациям и пониженному давлению делают его пригодным для эксплуатации в составе наземной и бортовой аппаратуры.

Соединитель 2РМ33К20Ш1В1 поставляется как самостоятельное изделие и подбирается совместно с ответной частью соответствующего типа. При монтаже важно учитывать диаметр корпуса и длину, указанные в характеристиках, а также соблюдать допустимые токовые и температурные режимы, чтобы обеспечить заявленный ресурс работы.
