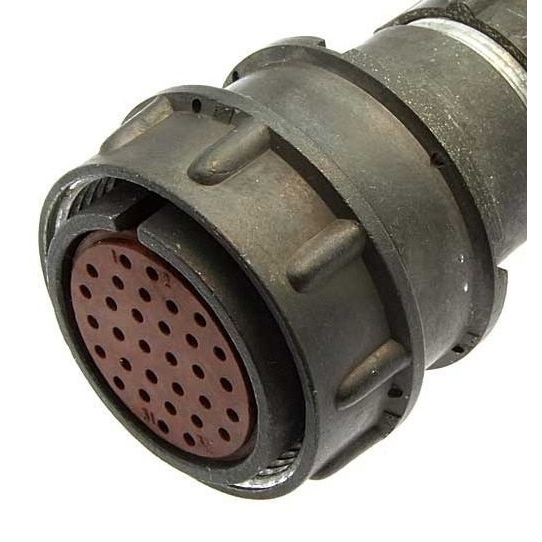

2РМ33К20Ш1В1 «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМ33К20Ш1В1

Соединитель 2РМ33К20Ш1В1 — это вилка кабельная, используемая в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики и параметры :

Тип соединителя : 2РМ.
Размер корпуса : 33.
Типономинал : вилка кабельная.
Патрубок : без патрубка.
Количество контактов : 20.
Токовая нагрузка : 6 А на одиночный контакт, максимальная суммарная на соединитель — 100 А.
Максимальное рабочее напряжение : 560 В.
Сопротивление контакта : 0,005 Ом или 0,0008 Ом.
Количество сочленений-расчленений : 500.
Минимальная наработка : 1000 часов.
Покрытие выводов/контактов : серебро (Ag).
Метод сочленения : резьбовой.
Тип : электрический низкочастотный цилиндрический негерметичный.

Предназначена для внутреннего объемного монтажа.

2РМ33К20Ш1В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она также подходит для внутреннего объемного монтажа.

Технические характеристики

Тип соединителя : 2РМ — тип соединителя.
Условный размер корпуса : 33.
Вид корпуса : К — кабельный.
Количество контактов : 20.
Часть соединителя : Ш — вилка.
Сочетание контактов : 1 — все контакты диаметром 1 мм.
Покрытие контактов : В — серебряное.
Теплостойкость : 1 — до +100° С.

Электрические характеристики :

Токовая нагрузка : 6 А на одиночный контакт, максимальная суммарная — 100 А.
Максимальное рабочее напряжение : 560 В и 700 В.
Максимальное испытательное напряжение : 1850 В и 2300 В в нормальных климатических условиях.
Сопротивление контактов : не более 5 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.

Механические характеристики :

Усилие расчленения соединителей : не более 255,1 Н (26 кгс).
Усилие расчленения гнезд с контрольным штырем-калибром : 0,5 Н (0,05 кгс).
Минимальная наработка : 5000 часов.
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет.
Сочленение соединителей : резьбовое.
Поляризация корпусов : одношпоночная.

Габаритные размеры :

Длина : 25 мм.
Диаметр : 42 мм.
Масса : не более 41,5 г.

Условия эксплуатации :

Температура среды : от -60° С до +100° С.
Смена температур : от -60° С до +180° С.
Повышенная относительная влажность : до 98% при +25° С.
Допустимая синусоидальная вибрация : от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.
Акустический шум : от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ.
Механический удар : пиковое ударное ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия

Описание

Назначение соединителя 2РМ33К20Ш1В1

2РМ33К20Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель типа 2РМ, выпускаемый в виде кабельной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для внутреннего объёмного монтажа. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают надёжное механическое соединение ответных частей и правильную ориентацию при стыковке.

Данный типономинал имеет условный размер корпуса 33, кабельное исполнение корпуса (индекс «К») и относится к вилкам (индекс «Ш»). Исполнение контактов — «1», то есть все контакты диаметром 1 мм, покрытие — серебро (индекс «В»), теплостойкость — до плюс 100 градусов Цельсия (индекс «1»).

Основные технические характеристики

Тип соединителя: 2РМ, низкочастотный цилиндрический негерметичный.
Вид: вилка кабельная, без патрубка.
Условный размер корпуса: 33.
Количество контактов: 20, все диаметром 1 мм.
Токовая нагрузка: 6 А на одиночный контакт, максимальная суммарная на соединитель — 100 А.
Максимальное рабочее напряжение: 560 В и 700 В.
Максимальное испытательное напряжение: 1850 В и 2300 В в нормальных климатических условиях.
Сопротивление контактов: не более 5 мОм (в отдельных источниках — 0,005 Ом или 0,0008 Ом).
Сопротивление изоляции: не менее 5000 МОм.
Ёмкость между контактами: не более 6 пФ.
Покрытие выводов и контактов: серебро (Ag).
Метод сочленения: резьбовой.
Число сочленений-расчленений: 500.
Минимальная наработка: от 1000 до 5000 часов в зависимости от условий эксплуатации.
Минимальный срок сохраняемости: 15 лет.

Механические параметры и габариты

Усилие расчленения соединителей составляет не более 255,1 Н (26 кгс), а усилие расчленения гнёзд с контрольным штырём-калибром — 0,5 Н (0,05 кгс). Поляризация корпусов выполнена одношпоночной, что исключает неправильную стыковку.

Габаритные размеры изделия: длина — 25 мм, диаметр — 42 мм. Масса — не более 41,5 грамма.

Условия эксплуатации

Температура среды: от минус 60 до плюс 100 градусов Цельсия.
Смена температур: от минус 60 до плюс 180 градусов Цельсия.
Повышенная относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.
Акустический шум: от 50 Гц до 10 кГц с уровнем звукового давления 170 дБ.
Механический удар: пиковое ударное ускорение до 1000 метров на секунду в квадрате при многократном действии и до 5000 метров на секунду в квадрате при одиночном действии.

Применение

Соединитель 2РМ33К20Ш1В1 применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц, для внутреннего объёмного монтажа, а также в составе кабельных сборок, где требуется резьбовое сочленение, серебряное покрытие контактов и стойкость к широкому диапазону температур, вибрациям и ударным нагрузкам. Приемка «5» подтверждает соответствие изделия установленным требованиям качества.
