Назначение разъёма 2РМ33К20Г4В1

Разъём 2РМ33К20Г4В1 производства Элекон относится к серии 2РМТ и представляет собой негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа во всеклиматическом исполнении, то есть сохраняет работоспособность при воздействии широкого спектра климатических факторов. Разъём подходит для коммутации экранированных кабелей и обеспечивает надёжное электрическое соединение в электронных устройствах, приборах и промышленном оборудовании.

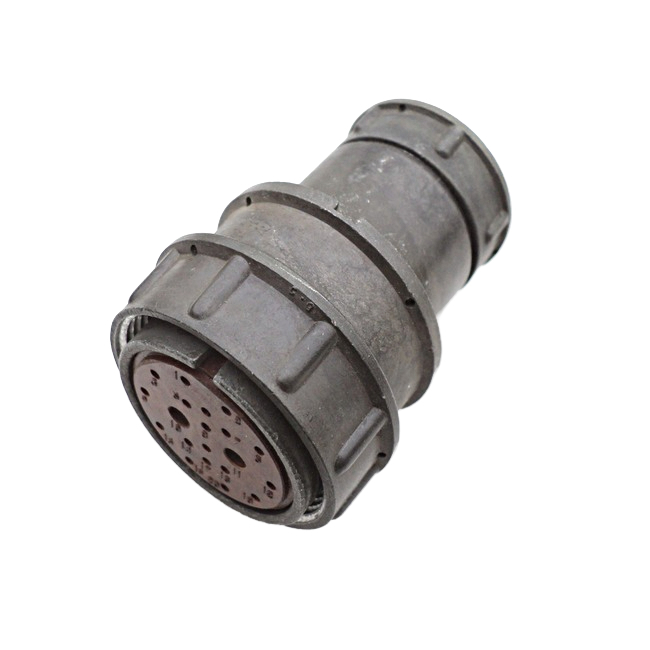

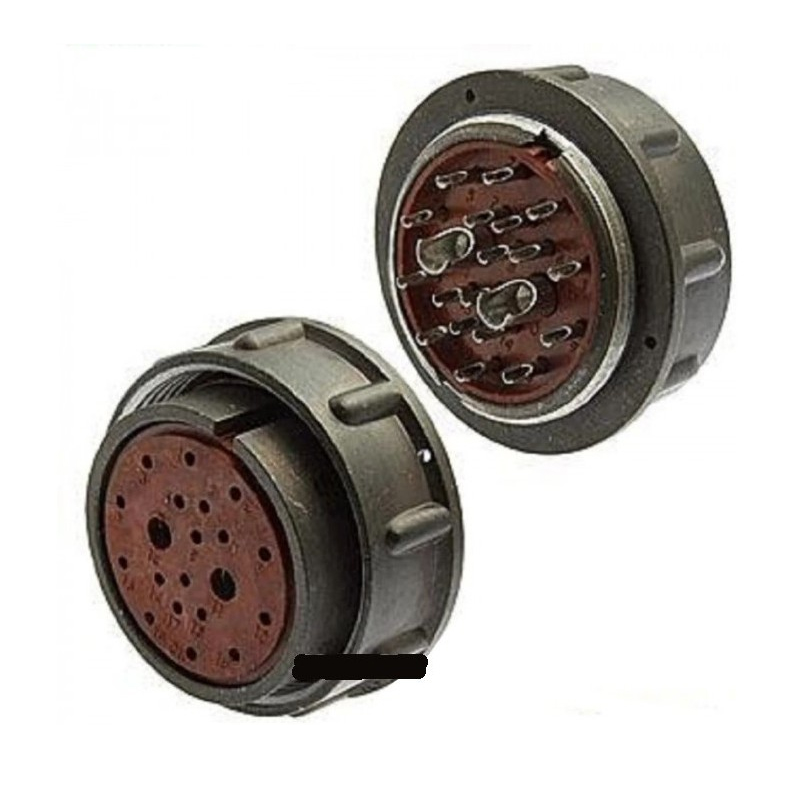

Конструктивное исполнение — кабельный корпус с патрубком. Буквенное обозначение К в маркировке указывает именно на кабельный вариант сборки, при котором соединитель монтируется на кабель через патрубок с концевой гайкой. Такой подход позволяет использовать разъём в составе экранированных кабельных сборок с изменяемой концевой гайкой патрубка.

Подтверждённые технические особенности

Маркировка 2РМ33К20Г4В1 содержит ключевые параметры изделия. Условный размер корпуса — 33, количество контактов — 20. Сочетание Г4 обозначает комбинацию золотистых контактов, вероятно, с диаметрами в диапазоне от 1,5 до 3 мм. Это позволяет использовать разъём для цепей с разными токами в пределах одной сборки.

• Рабочее напряжение — до 700 В.
• Ток на контакт — от 4 до 36 А в зависимости от размера контакта.
• Общее количество сочленений — до 500.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро или золото.
• Поляризация — одношпоночная.
• Сочленение — резьбовое.

Монтаж разъёма возможен объёмным способом или пайкой. Низкое сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильную передачу сигнала и питания даже в условиях повышенных требований к надёжности.

Применение и совместимость

Разъёмы серии 2РМТ применяются в промышленных системах, электронике и приборах, где требуется высокая надёжность изоляции и стабильность электрических характеристик. Экранированный вариант исполнения ориентирован на кабели с изменяемой концевой гайкой патрубка, что важно при сборке ответственных кабельных соединений.

Особенности совместимости

Важно учитывать, что разъёмы серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ из-за разной схемы контактов. При подборе ответной части необходимо ориентироваться именно на серию 2РМТ и соответствующий условный размер корпуса.

Условия эксплуатации

Всеклиматическое исполнение и диапазон рабочих температур от минус 60 °C до плюс 100 °C позволяют эксплуатировать разъём в составе оборудования, работающего в неотапливаемых помещениях и на открытом воздухе. Резьбовое сочленение и одношпоночная поляризация исключают неправильную стыковку и обеспечивают механическую стойкость соединения при вибрационных нагрузках.

Таким образом, 2РМ33К20Г4В1 от Элекон — это кабельный негерметичный разъём серии 2РМТ на 20 контактов с условным размером корпуса 33, рассчитанный на напряжение до 700 В и ток до 36 А на контакт, с ресурсом до 500 сочленений и покрытием контактов серебром или золотом.
