Назначение и область применения

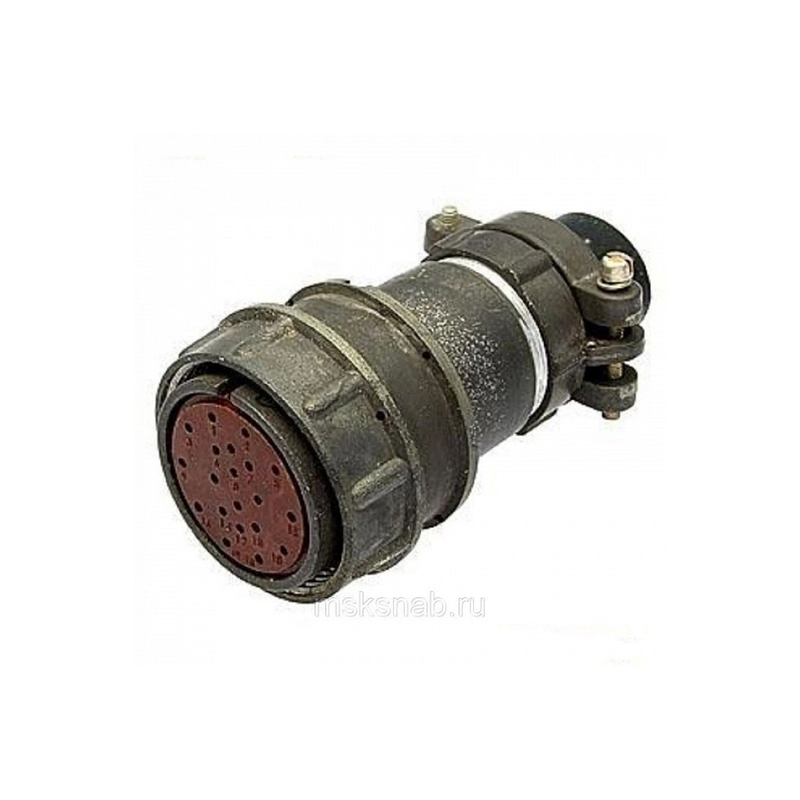

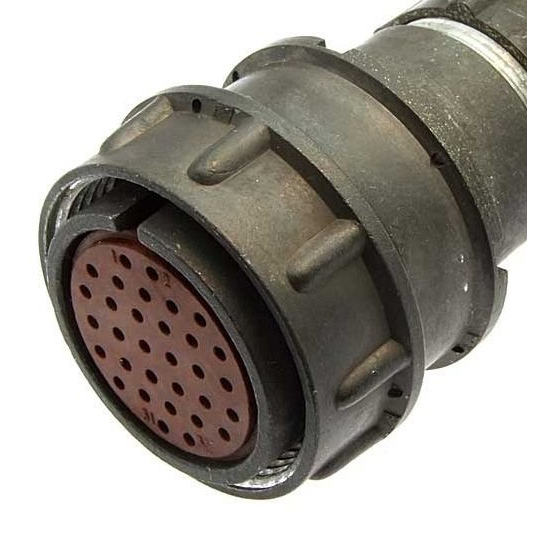

Кабельная розетка 2РМ33К20Г1В1 представляет собой негерметичный цилиндрический низкочастотный электрический соединитель серии 2РМ. Устройство предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка рассчитана на внутренний объемный монтаж и применяется в промышленных и технических системах, где требуется надежное разъемное соединение кабельных линий.

Соединитель ориентирован на использование в электронике, приборостроении, промышленном оборудовании и контрольно-измерительной аппаратуре. Конструкция обеспечивает стабильный электрический контакт при эксплуатации в условиях, характерных для производственных помещений и технических отсеков.

Расшифровка условного обозначения

Маркировка 2РМ33К20Г1В1 содержит полную информацию о конструкции и характеристиках изделия:

• 2РМ — тип соединителя: негерметичный, всеклиматического исполнения УХЛ по ГОСТ;
• 33 — условный размер корпуса: диаметр D1 около 33 мм, D2 около 42 мм, максимальная длина L около 27 мм;
• К — кабельный тип корпуса, предназначенный для монтажа кабелей без патрубка или с прямым либо угловым патрубком;
• 20 — количество контактов;
• Г — вид соединения: розетка;
• 1 — группа контактов;
• В — покрытие контактов серебром (также возможны варианты с золотом или палладием).

Диаметр контактов составляет 1 мм. Хвостовики контактов позволяют подключать провода сечением от 0,5 до 2 мм². Сочленение выполняется резьбовым способом с одношпоночной поляризацией, что исключает неправильное подключение ответной части.

Технические характеристики

Электрические параметры

• Токовая нагрузка на одиночный контакт: 6 А;
• Максимальная суммарная токовая нагрузка: 100 А;
• Рабочее напряжение: 560 В постоянного тока или 700 В переменного тока;
• Испытательное напряжение: от 1850 до 2300 В в зависимости от условий;
• Сопротивление контактов: не более 5 мОм (0,005 Ом);
• Емкость между контактами: не более 6 пФ;
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях;
• Теплостойкость: до плюс 100 °C.

Механические характеристики

• Усилие расчленения: не более 255 Н (26 кгс);
• Вибрационная стойкость: до 50–100 Гц с ускорением от 2000 до 5000 м/с²;
• Механический удар: пиковое ускорение 5000 м/с² при одиночном ударе;
• Линейное ускорение: 2000 м/с².

Совместимость и особенности монтажа

Розетка 2РМ33К20Г1В1 совместима с соответствующими вилками серии 2РМ, включая приборные и кабельные исполнения. Это позволяет формировать разъемные пары для различных конфигураций оборудования. Конструкция корпуса поддерживает подключение как экранированных, так и неэкранированных кабелей.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность соединения при номинальных токах. Резьбовая фиксация сочленения гарантирует надежное удержание ответной части даже при вибрационных нагрузках. Одношпоночная поляризация исключает ошибки при соединении, что особенно важно при обслуживании оборудования в полевых или производственных условиях.
