2РМ33К20Г1В1

Цена:

1200 ₽

Технические характеристики

2РМ33К20Г1В1

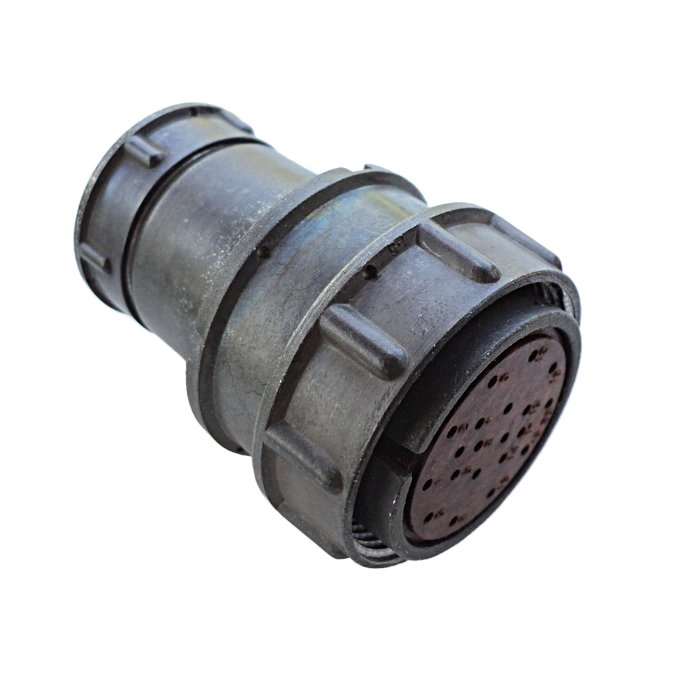

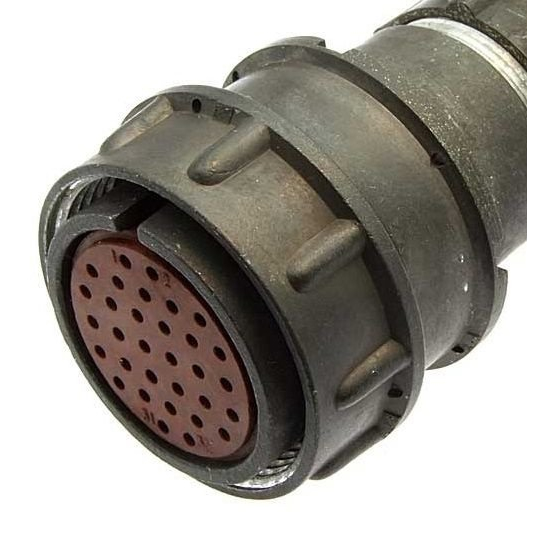

2РМ33К20Г1В1 — это отечественный низкочастотный цилиндрический электрический разъём серии 2РМ, кабельная розетка с резьбовым соединением и 20 контактами.

Назначение и область применения

Применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для съёмных электрических соединений цепей питания и сигналов.
Предназначен для внутреннего монтажа во всеклиматическом исполнении, с учётом вибраций, ударных нагрузок и температур от примерно −60 °C до +100 °C (по типовым данным серии 2РМ/2РМТ).

Конструкция и расшифровка маркировки

Обозначение 2РМ33К20Г1В1 можно читать так:

«2РМ» – серия разъёмов: электрический низкочастотный цилиндрический, негерметичный, с резьбовым соединением.
«33» – размер корпуса, диаметр разъёма около 33 мм.
«К» – корпус кабельный (под установку на кабель, а не на панель).
«20» – количество контактов: 20 штырьевых/гнездовых контактов.
«Г» – вид соединения: розетка (гнездовая часть).
«1» – исполнение контактов (форма/тип, цилиндрический контакт диаметром около 1 мм).
«В» – покрытие контактов: серебро.
последняя «1» – вариант исполнения по климату/теплостойкости (до 100 °C).

Основные электрические характеристики

Количество контактов: 20.
Диаметр контакта: около 1 мм.
Номинальное рабочее напряжение: до 560–700 В (зависит от режима).
Рабочий ток: порядка 6 А и до 36 А на контакт (для разных групп контактов/режимов).
Сопротивление контакта: примерно 0,005 Ом и 0,0008 Ом (для различных типов/сечений контактов).
Теплостойкость: до 100 °C.

Механические и эксплуатационные параметры

Тип сочленения: резьбовой, обеспечивающий надёжную фиксацию в условиях вибрации.
Разъём негерметичный, во всеклиматическом исполнении, рассчитан на значительное число циклов соединения/разъединения (порядка сотен соединений для серии 2РМТ/2РМ).
Диаметр корпуса: D1 ≈ 33 мм, D2 ≈ 42 мм, максимальная длина Lmax ≈ 27 мм, что важно для увязки с габаритами аппаратуры.

Практические замечания по применению

Обычно монтируется на экранированный или неэкранированный кабель, с пайкой или обжимкой проводников в контакты (в зависимости от конкретного исполнения).

Описание

Назначение разъёма 2РМ33К20Г1В1

2РМ33К20Г1В1 — это отечественный низкочастотный цилиндрический электрический разъём серии 2РМ, кабельная розетка с резьбовым соединением и 20 контактами. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для организации съёмных электрических соединений цепей питания и сигналов.

Разъём предназначен для внутреннего монтажа во всеклиматическом исполнении. При эксплуатации он рассчитан на воздействие вибраций, ударных нагрузок и температур в диапазоне от примерно минус 60 градусов Цельсия до плюс 100 градусов Цельсия по типовым данным серии 2РМ и 2РМТ.

Расшифровка маркировки 2РМ33К20Г1В1

Обозначение 2РМ33К20Г1В1 читается по элементам следующим образом:

2РМ — серия разъёмов: электрический низкочастотный цилиндрический, негерметичный, с резьбовым соединением.
33 — размер корпуса, диаметр разъёма около 33 миллиметров.
К — корпус кабельный, то есть под установку на кабель, а не на панель.
20 — количество контактов: 20 штырьевых или гнездовых контактов.
Г — вид соединения: розетка, то есть гнездовая часть.
1 — исполнение контактов, форма и тип, цилиндрический контакт диаметром около 1 миллиметра.
В — покрытие контактов: серебро.
1 — последняя цифра — вариант исполнения по климату и теплостойкости, до 100 градусов Цельсия.

Основные электрические характеристики

Количество контактов в разъёме 2РМ33К20Г1В1 составляет 20. Диаметр контакта — около 1 миллиметра. Номинальное рабочее напряжение достигает от 560 до 700 вольт в зависимости от режима работы. Рабочий ток составляет порядка 6 ампер и до 36 ампер на контакт для разных групп контактов и режимов.

Сопротивление контакта находится на уровне примерно 0,005 Ома и 0,0008 Ома для различных типов и сечений контактов. Теплостойкость изделия — до 100 градусов Цельсия.

Механические и эксплуатационные параметры

Тип сочленения — резьбовой, обеспечивающий надёжную фиксацию в условиях вибрации. Разъём негерметичный, выполнен во всеклиматическом исполнении и рассчитан на значительное число циклов соединения и разъединения, порядка сотен соединений для серии 2РМТ и 2РМ.

Габаритные параметры важны для увязки с размерами аппаратуры: диаметр корпуса D1 составляет около 33 миллиметров, диаметр D2 — около 42 миллиметров, максимальная длина Lmax — около 27 миллиметров.

Практические замечания по применению

Обычно разъём монтируется на экранированный или неэкранированный кабель. Подключение проводников к контактам выполняется пайкой или обжимкой в зависимости от конкретного исполнения. Резьбовое сочленение и всеклиматическое исполнение делают изделие пригодным для аппаратуры, работающей в условиях вибраций, ударных нагрузок и широкого диапазона температур.
