Назначение

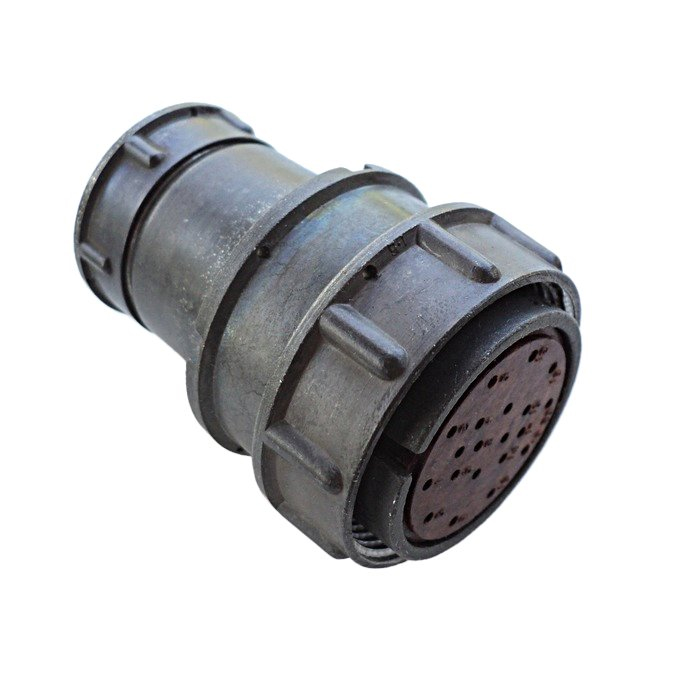

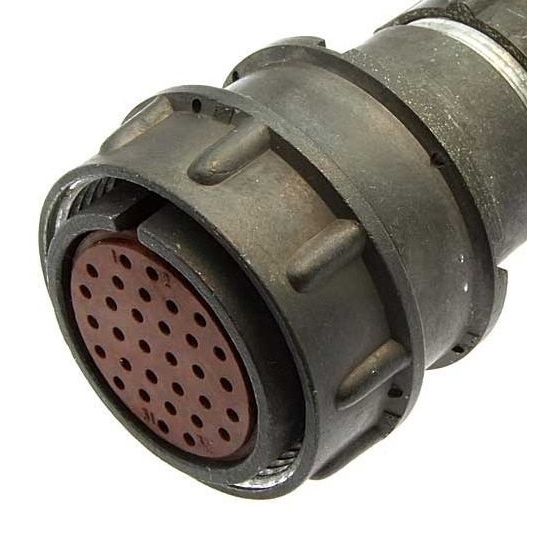

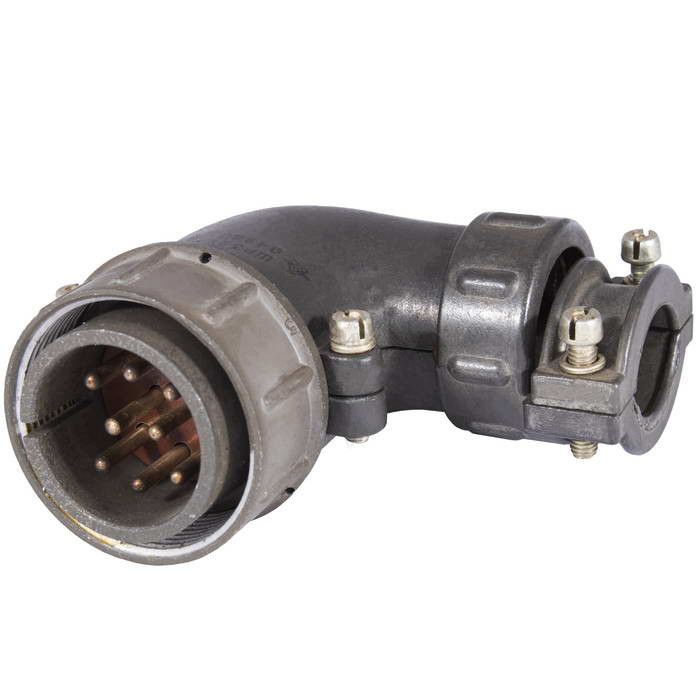

Соединитель 2РМ33К20Г1В1 (артикул 763) представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ3 и может применяться для внутреннего объемного монтажа. Розетка обеспечивает электрическое соединение и разъединение цепей, а также механическое крепление кабеля.

Основное назначение — передача электрических сигналов и питания в составе различных электротехнических и радиоэлектронных устройств. Благодаря резьбовому сочленению и одношпоночной поляризации корпусов обеспечивается надежное и правильное соединение ответных частей.

Технические характеристики

Ниже приведены подтвержденные параметры соединителя, определяющие его функциональные возможности.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 33.
• Тип корпуса: кабельный (К).
• Количество контактов: 20.
• Вид соединения: розетка (Г).
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро (В).
• Теплостойкость: +100 °C.
• Сочленение соединителей: резьбовое.
• Поляризация корпусов: одношпоночная.
• Габариты: длина 25 мм, диаметр 42 мм.
• Масса: не более 48,5 г.

Электрические параметры

Электрические характеристики определяют допустимые режимы работы соединителя.

• Токовая нагрузка на одиночный контакт: 6 А.
• Максимальная суммарная токовая нагрузка на соединитель: 100 А.
• Максимальное рабочее напряжение: 560 В и 700 В.
• Максимальное испытательное напряжение в нормальных условиях: 1850 В и 2300 В.
• Сопротивление контактов: не более 5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.

Механические параметры и надежность

Механические характеристики подтверждают устойчивость соединителя к внешним воздействиям и длительную работу.

• Усилие расчленения соединителей: не более 255,1 Н (26 кгс).
• Усилие расчленения гнезд с контрольным штырем-калибром: 0,5 Н (0,05 кгс).
• Минимальная наработка: 5000 ч.
• Число сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жестких условиях окружающей среды.

• Температура среды: от минус 60 °C до плюс 100 °C.
• Смена температур: от минус 60 °C до плюс 180 °C.
• Повышенная относительная влажность при +25 °C: до 98 %.
• Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.
• Механический удар многократного действия: пиковое ускорение 1000 метров на секунду в квадрате, длительность от 1 мс до 5 мс.
• Механический удар одиночного действия: пиковое ускорение 5000 метров на секунду в квадрате, длительность от 0,1 мс до 2 мс.
• Линейное ускорение: 2000 метров на секунду в квадрате.

Применение

Благодаря совокупности характеристик соединитель 2РМ33К20Г1В1 может применяться в различных областях, где требуется надежное электрическое соединение при повышенных требованиях к виброустойчивости, температурным перепадам и влажности. Он подходит для внутреннего объемного монтажа в приборах, пультах управления, системах автоматики и телемеханики, а также в радиоэлектронной аппаратуре.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров. Резьбовое сочленение и одношпоночная поляризация исключают неправильное подключение и самопроизвольное разъединение при вибрации. Кабельное исполнение корпуса позволяет использовать розетку в составе кабельных сборок.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 °C, выдерживает кратковременный нагрев до плюс 180 °C, а также воздействие вибрации с частотой до 5000 Гц и механических ударов с ускорением до 5000 метров на секунду в квадрате. Это делает его пригодным для эксплуатации в составе наземной и бортовой аппаратуры, где предъявляются повышенные требования к механической прочности и надежности.

Минимальная наработка 5000 часов и 500 циклов сочленения-расчленения подтверждают достаточный ресурс для длительного использования. Срок сохраняемости 15 лет позволяет хранить соединители без потери характеристик.
