Назначение разъёма 2РМ33БПН20Ш4В1

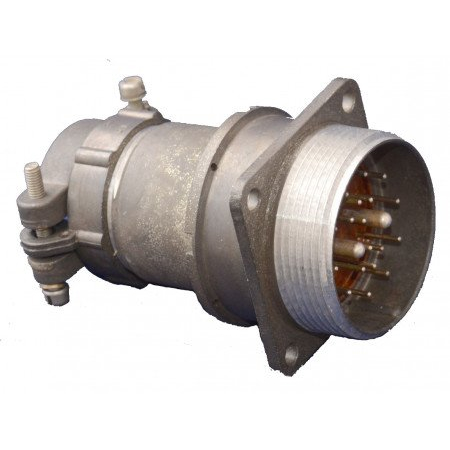

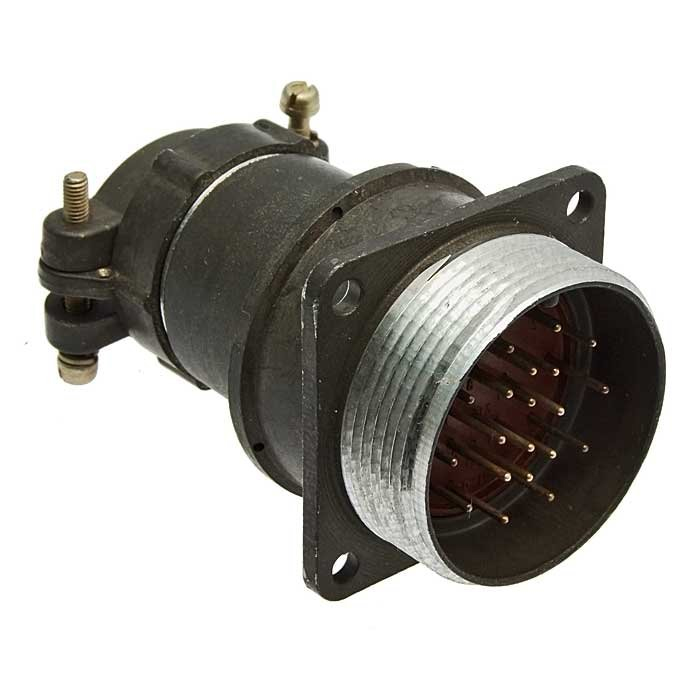

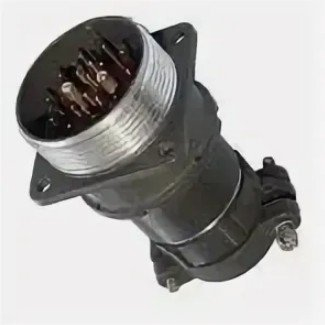

2РМ33БПН20Ш4В1 — цилиндрический низкочастотный электрический разъём серии 2РМ, представляющий собой кабельную вилку блочного типа. Изделие применяется для электрического соединения проводов и кабелей в цепях постоянного и переменного тока с частотой до 3 МГц. Разъём востребован в промышленной и радиотехнической аппаратуре, где требуется компактное, но надёжное штекерное соединение с возможностью быстрой замены и обслуживания контактной части.

Артикул позиции — 756, категория — 2РМ3, производитель в данных каталога не указан.

Расшифровка обозначения

Маркировка разъёма несёт полную информацию о его конструктивных и электрических параметрах. Каждая позиция обозначения имеет строгое значение:

• 2РМ — серия цилиндрических низкочастотных разъёмов общепромышленного назначения.
• 33 — номер условного размера корпуса, то есть диаметр и типоразмер соединителя.
• БПН — вилка блочная, приборная, с патрубком.
• 20 — количество контактов в соединителе.
• Ш — тип конструкции: вилка, то есть кабельная часть.
• 4 — сочетание контактов: часть контактов диаметром 1 мм, часть — диаметром 3 мм, что позволяет совместить высокую токопроводимость с компактными габаритами.
• В — покрытие контактов серебром, обеспечивающее хорошую электропроводность и устойчивость к окислению.
• 1 — теплостойкость до +100 °C, позволяющая эксплуатировать разъём в условиях повышенных температур.

Основные технические характеристики

Электрические параметры разъёма определяются типом и диаметром контактов, а также свойствами изоляции. Токовая нагрузка на одиночный контакт диаметром 1 мм достигает 6 А, на одиночный контакт диаметром 3 мм — до 36 А. Максимальное рабочее напряжение составляет от 560 до 700 В в зависимости от условий изоляции. Рабочий диапазон частоты — до 3 МГц.

Электрическая прочность изоляции находится в пределах 1850–2300 В при соответствующем рабочем напряжении. Сопротивление контактов не превышает нескольких миллиом, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Климатическое исполнение и условия эксплуатации

Разъём относится к климатическому исполнению УХЛ2.1, то есть предназначен для умеренного и холодного климата при внутреннем монтаже. Диапазон температур окружающей среды составляет примерно от минус 60 °C до плюс 100 °C, возможны кратковременные перегревы до +150 °C. Допускается высокая относительная влажность — до 95–98 % при температуре 40 °C.

Изделие устойчиво к механическим воздействиям: вибрации с ускорением до 490 м/с², одиночному ударному импульсу с ускорением до 5000 м/с² и линейному ускорению до 2000 м/с².

Особенности конструкции

Корпус разъёма выполнен из алюминиевого сплава или карболита. Сочленённое положение фиксируется резьбовым соединением. Соединитель относится к негерметичным и предназначен для внутреннего монтажа в аппаратуру. Контакты вилки блочного типа устанавливаются в блок-контактодержатель, что упрощает замену и обслуживание контактной группы.

Сравнение с соседними типоразмерами серии 2РМ

Типоразмер корпуса 33 с двадцатью контактами занимает промежуточное положение в размерном ряду серии 2РМ. Соединители с меньшим числом контактов, например на 14, имеют меньший диаметр корпуса и, как правило, рассчитаны на меньшие суммарные токи, поскольку площадь под контактные пары ограничена. Исполнения на 22 контакта и более требуют увеличенного корпуса, что отражается на габаритах и массе разъёма.

Вариант 2РМ33БПН20Ш4В1 выгодно отличается комбинированным набором контактов: сочетание контактов диаметром 1 мм и 3 мм позволяет одновременно передавать сигнальные цепи и коммутировать значительные токи до 36 А на одиночный контакт. Это делает типоразмер 33 с двадцатью контактами удобным решением для аппаратуры, где необходимо объединить в одном соединителе и слаботочные, и силовые линии без перехода на более крупный корпус.

Применение

Разъём 2РМ33БПН20Ш4В1 применяется в промышленной и радиотехнической аппаратуре для соединения проводов и кабелей в цепях постоянного и переменного тока с частотой до 3 МГц. Блочное исполнение с установкой контактов в блок-контактодержатель делает его удобным для приборов, требующих регулярного обслуживания и замены контактных групп. Климатическое исполнение УХЛ2.1 и теплостойкость до +100 °C допускают эксплуатацию изделия при внутреннем монтаже в широком диапазоне температур и при повышенной влажности.
